Ejecución de trabajos de obra civil en la Subestación Eléctrica de Calatorao 220 kV para la ampliación de la misma con una nueva posición de reactancia denominada REA 1. En la ampliación objeto de este proyecto se equipará la posición 8 para la nueva reactancia.
La Subestación Eléctrica de Calatorao 220 kV, propiedad de Red Eléctrica de España, y aún en fase de construcción, está situada en el término municipal de Calatorao, provincia de Zaragoza, Comunidad Autónoma de Aragón, siendo su ubicación según los datos del registro catastral: Polígono 9, Parcela 177, parcela con referencia catastral 50068A009001770000YX. El acceso a la parcela se realizará desde la autovía A2, a través de un camino sin pavimentar entre terrenos de cultivo.
El trabajo a realizar consiste básicamente en el desarrollo de las siguientes tareas:
- Implantación: colocación de campamento de obra y zonas de acopios de materiales.

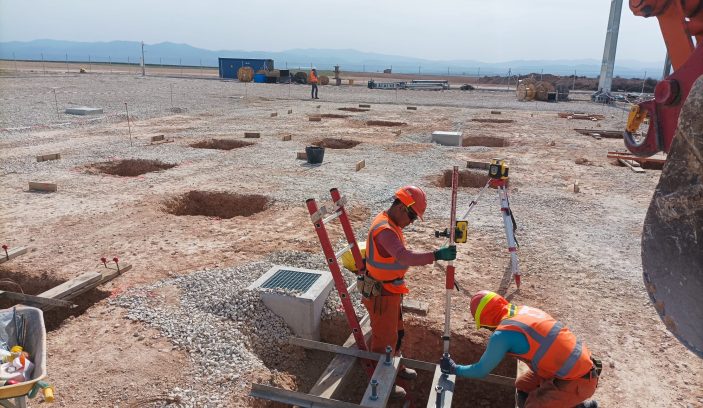

- Replanteo obra.

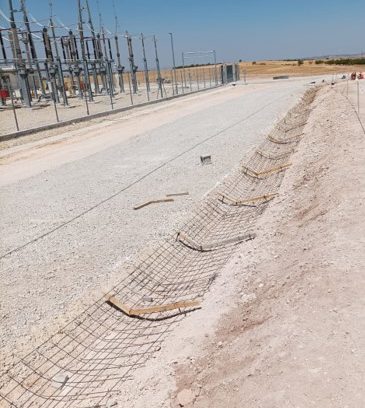

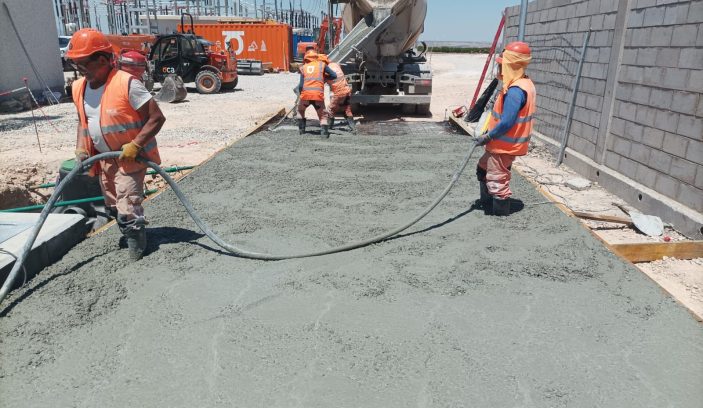

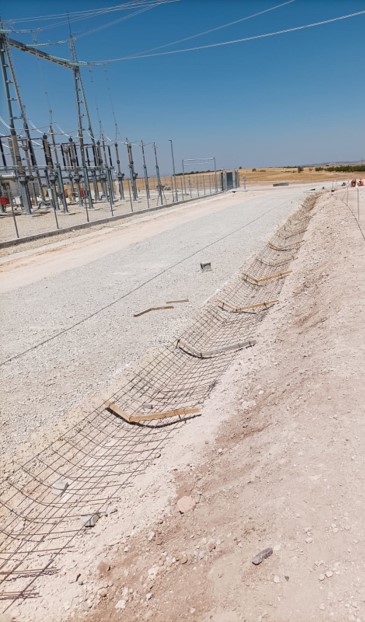

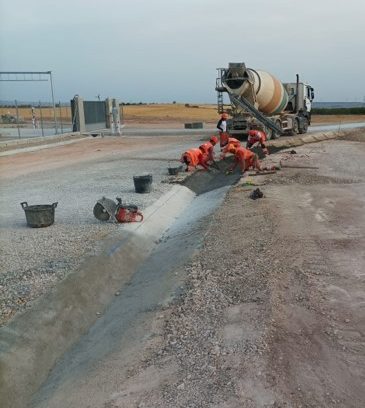

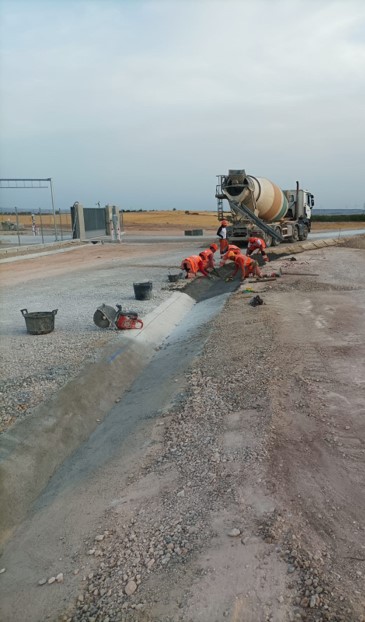

- Ejecución de vial de acceso: que incluye trabajos de desbroce de la capa vegetal, excavación, desmonte y relleno de núcleo y coronación del camino. Este nuevo vial de acceso llevará cunetas revestidas de hormigón que se unirán a las ya existentes en la subestación.
- Demolición de tramo de cerramiento afectado.
- Retirada y acopio de grava.

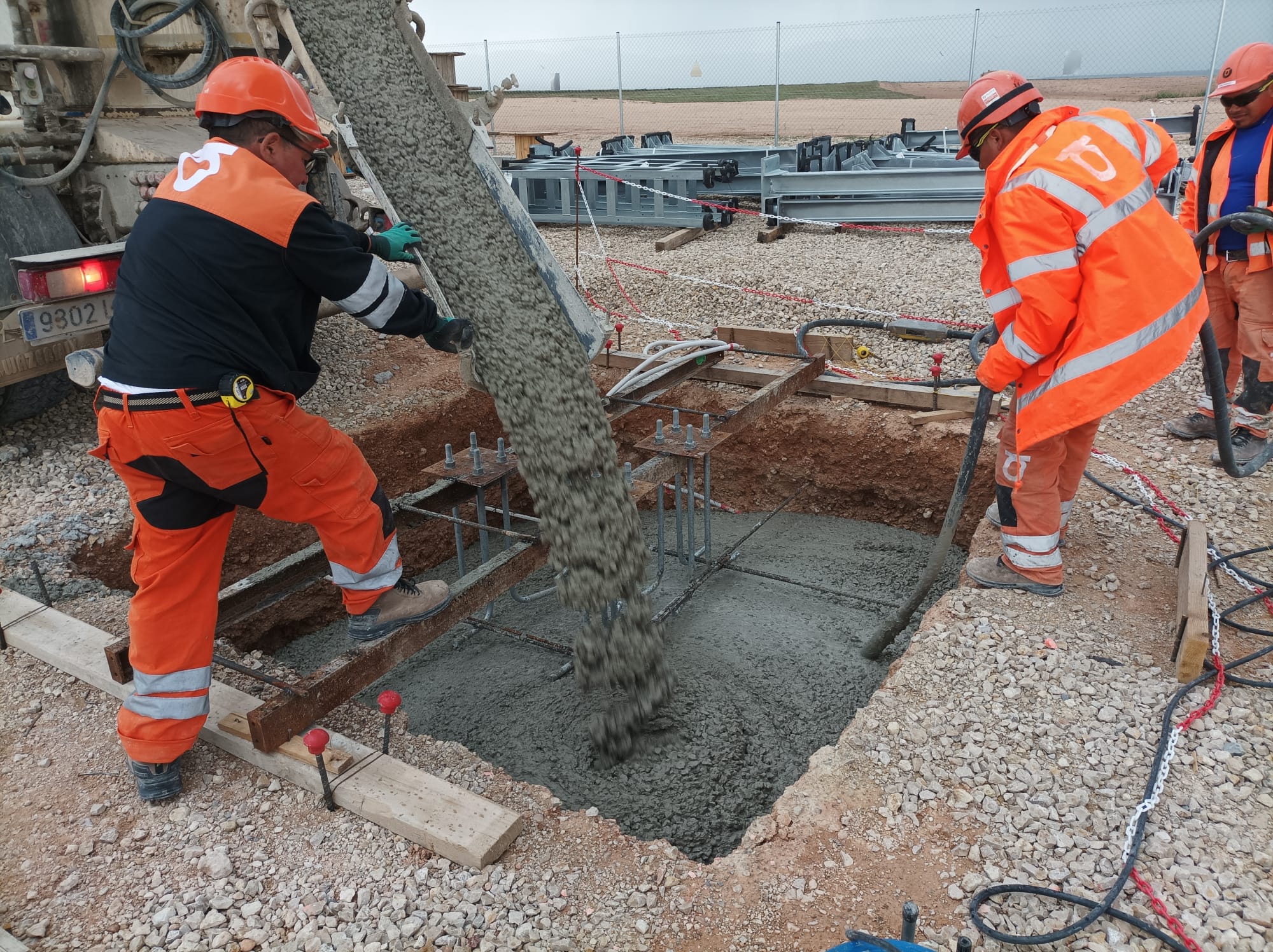

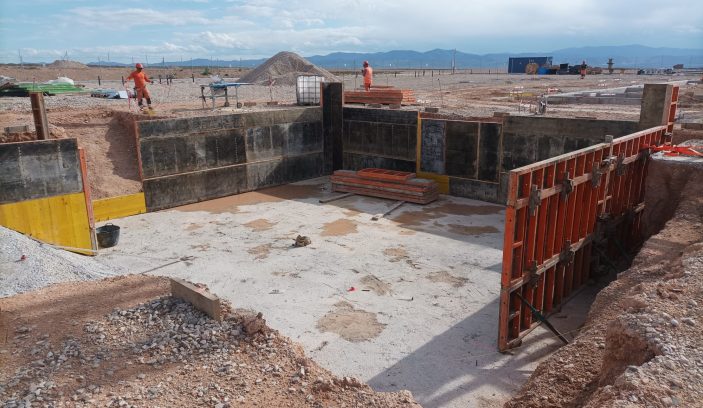

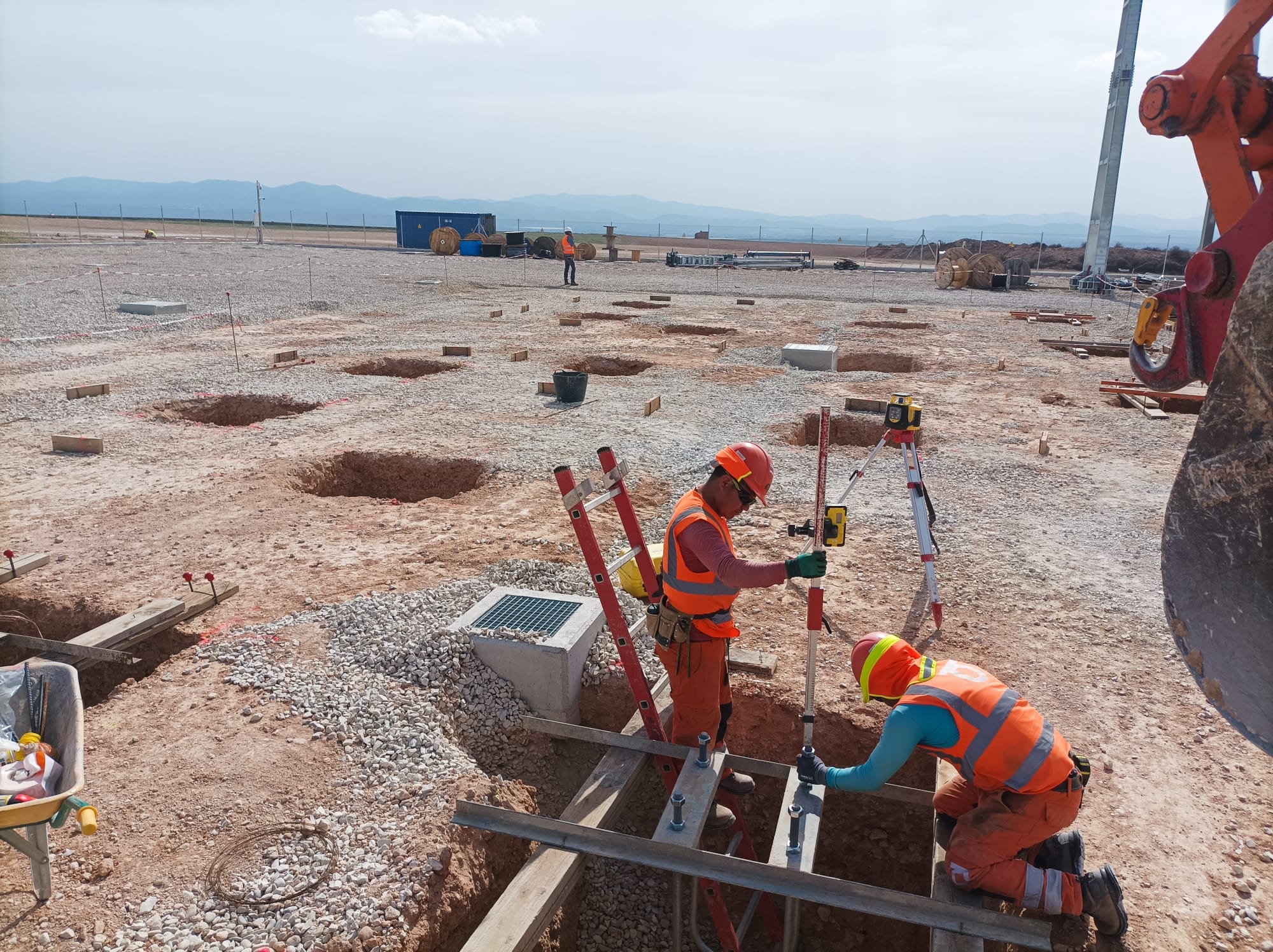

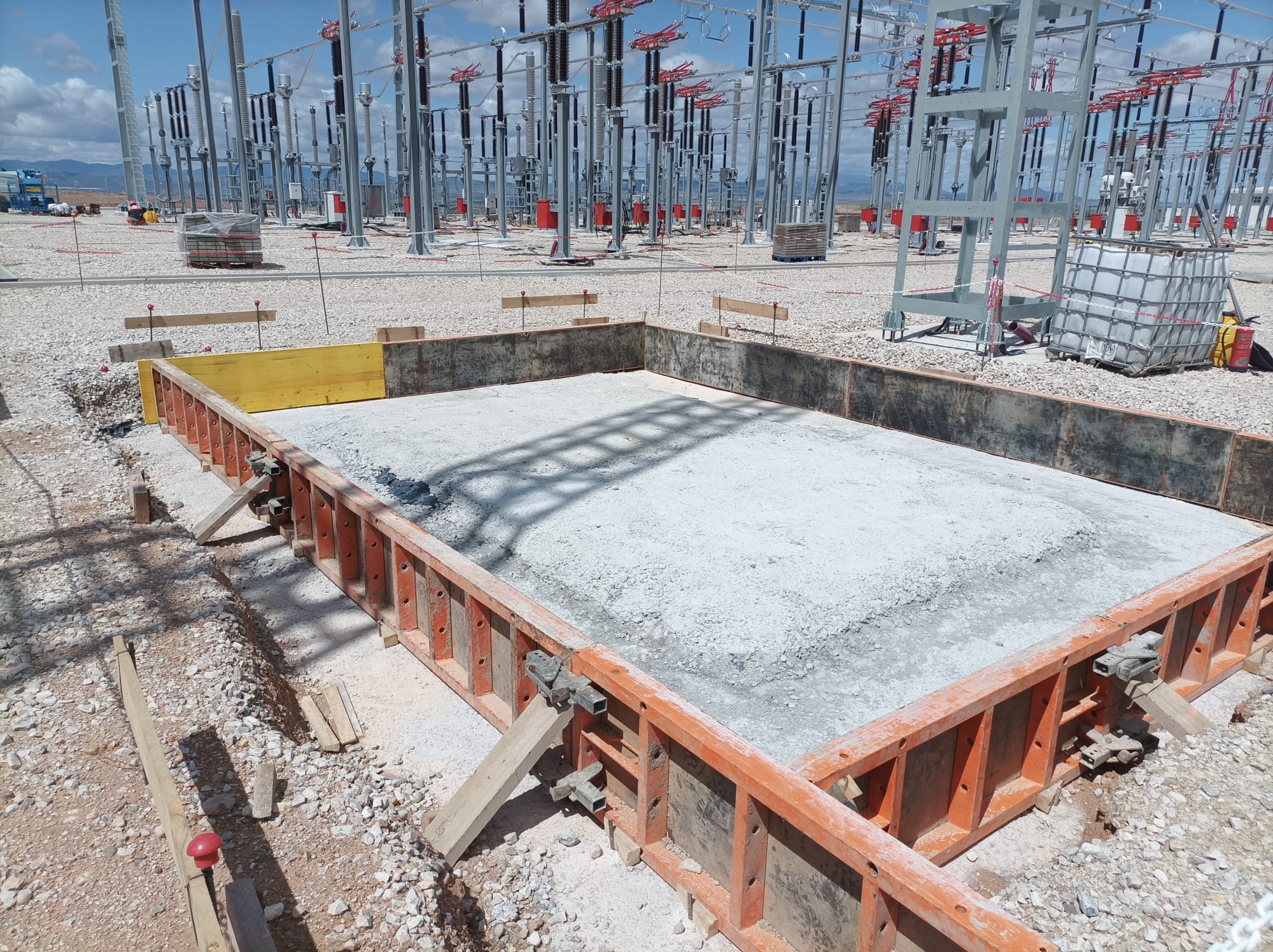

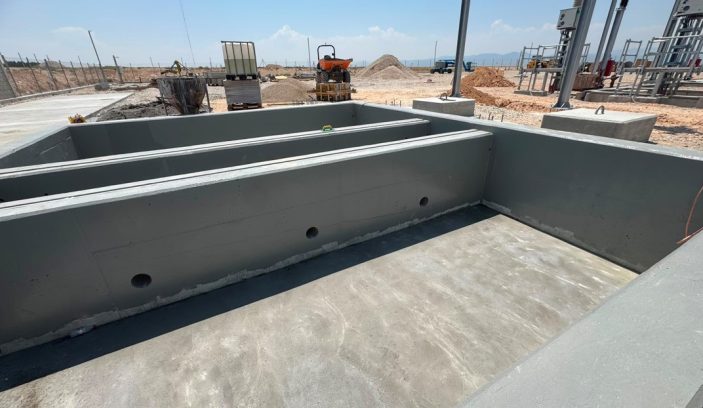

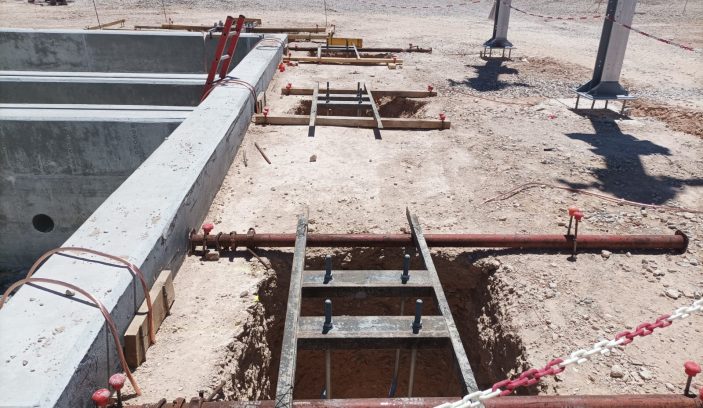

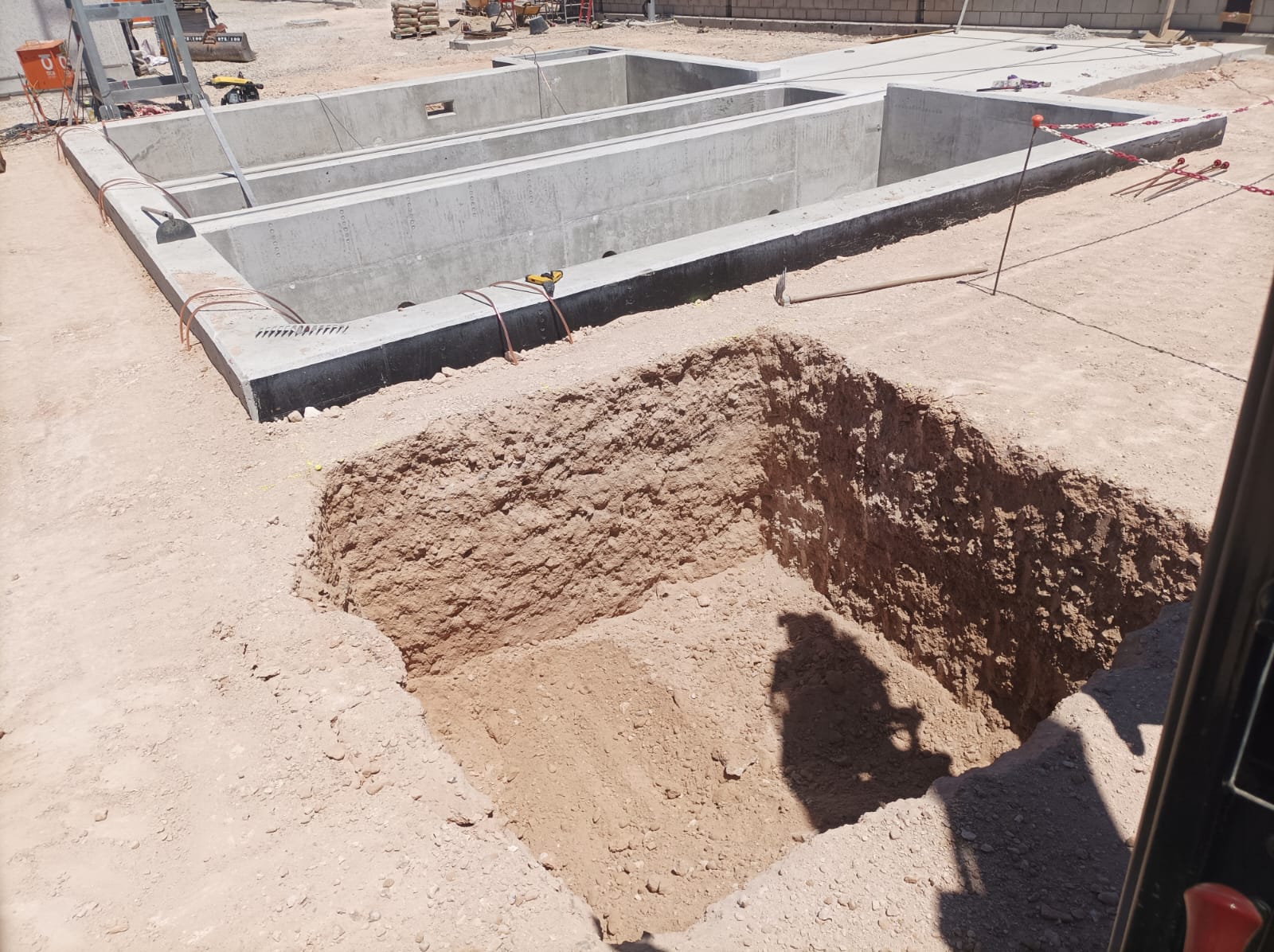

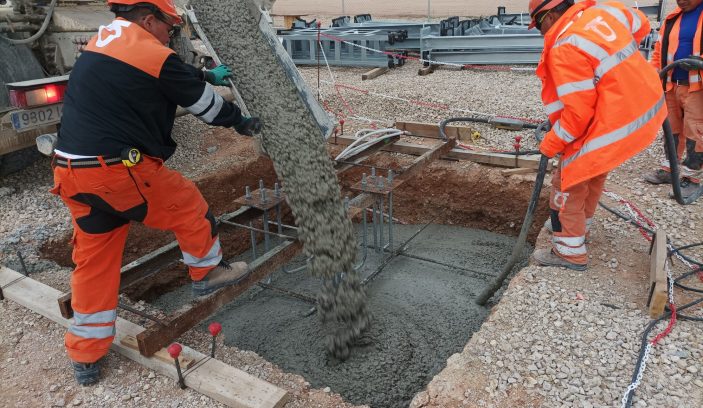

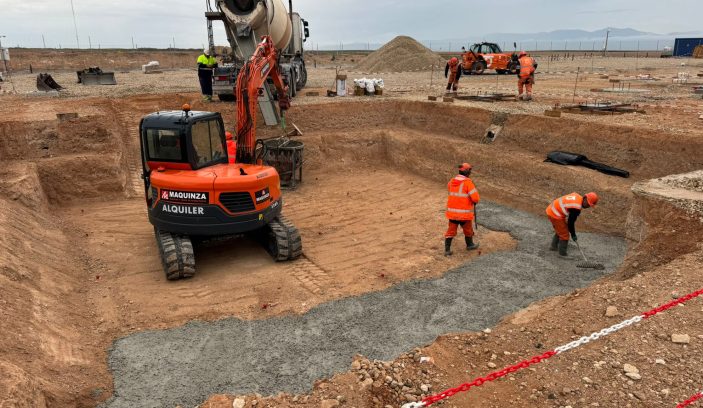

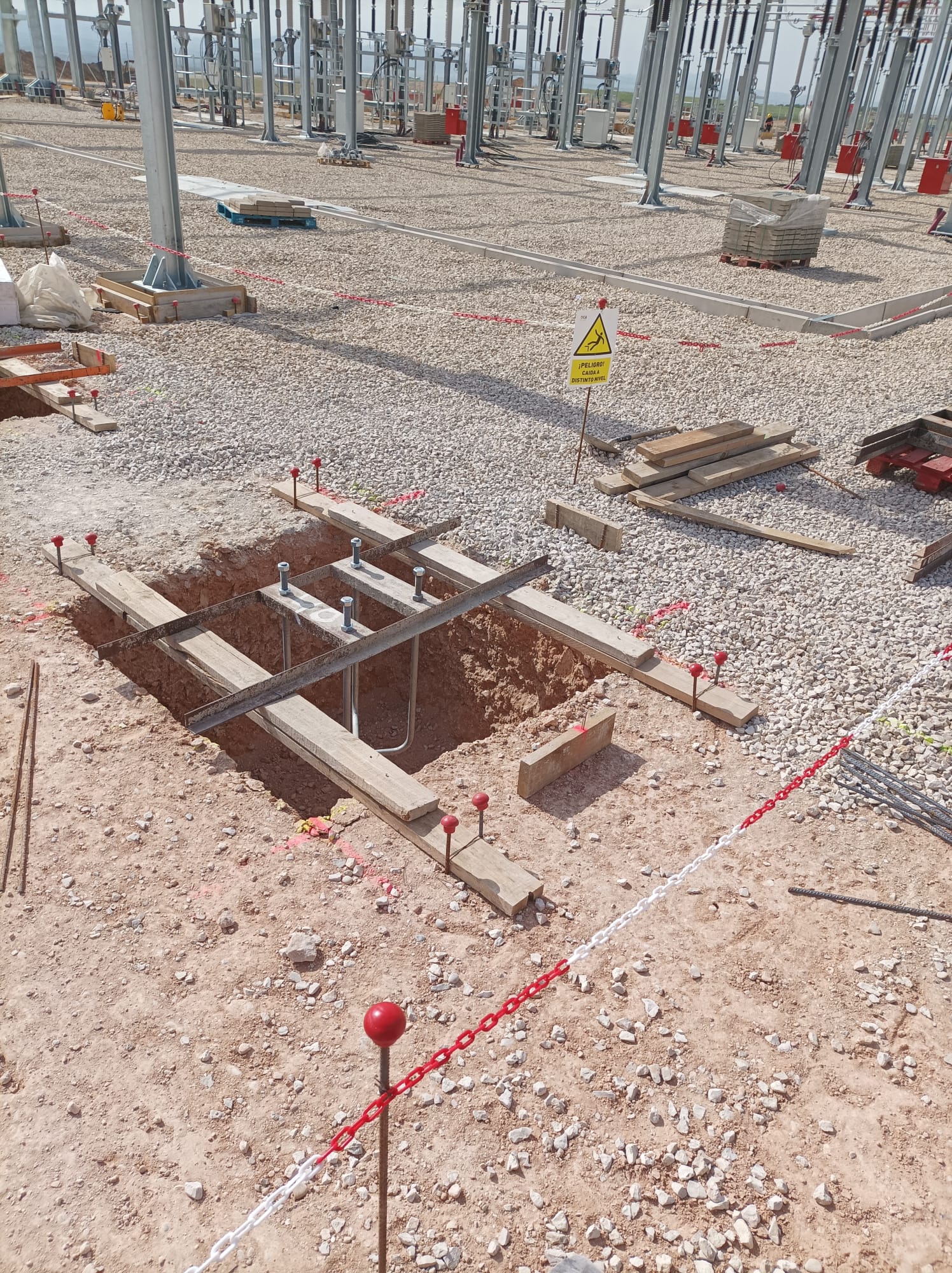

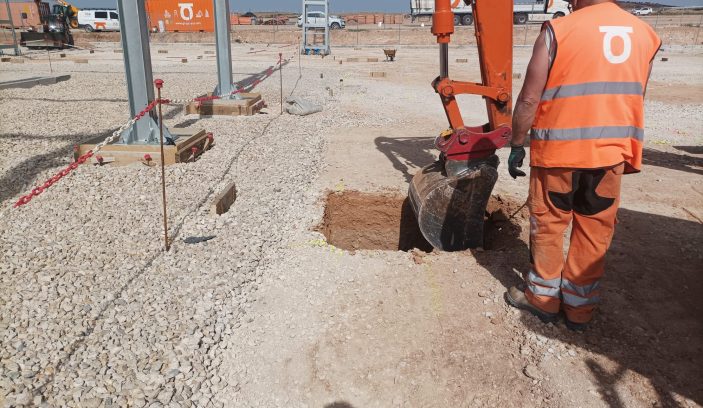

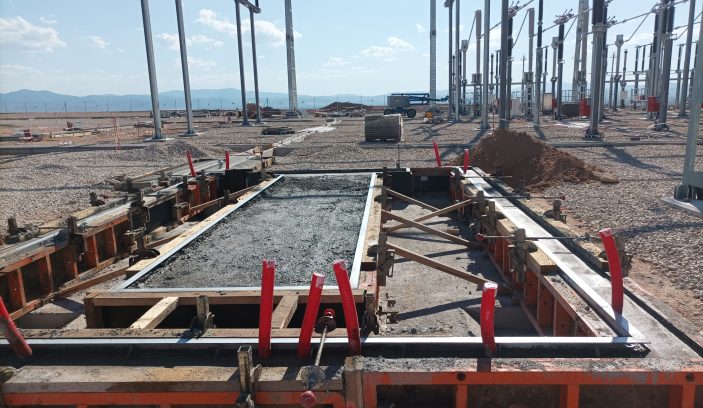

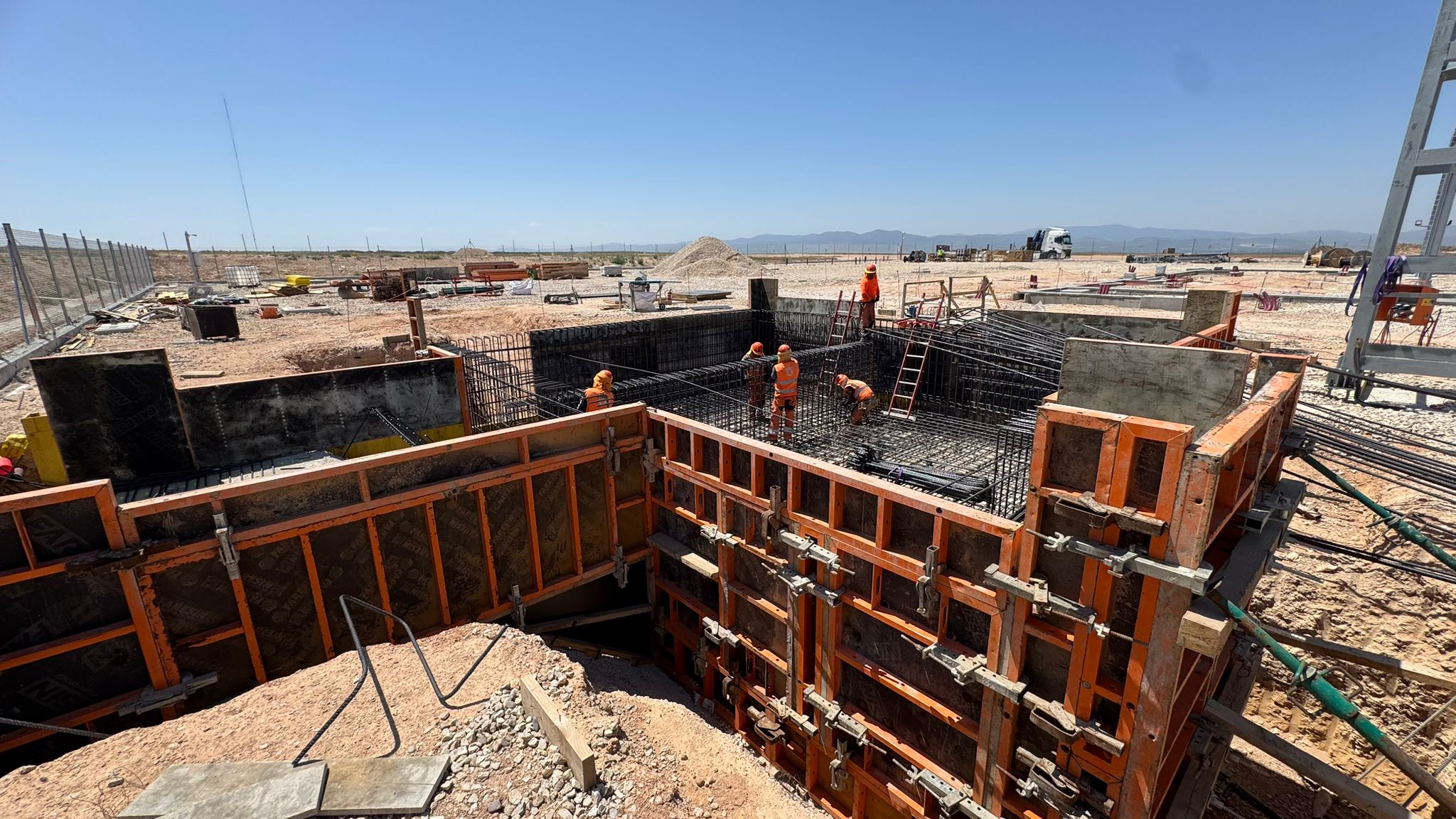

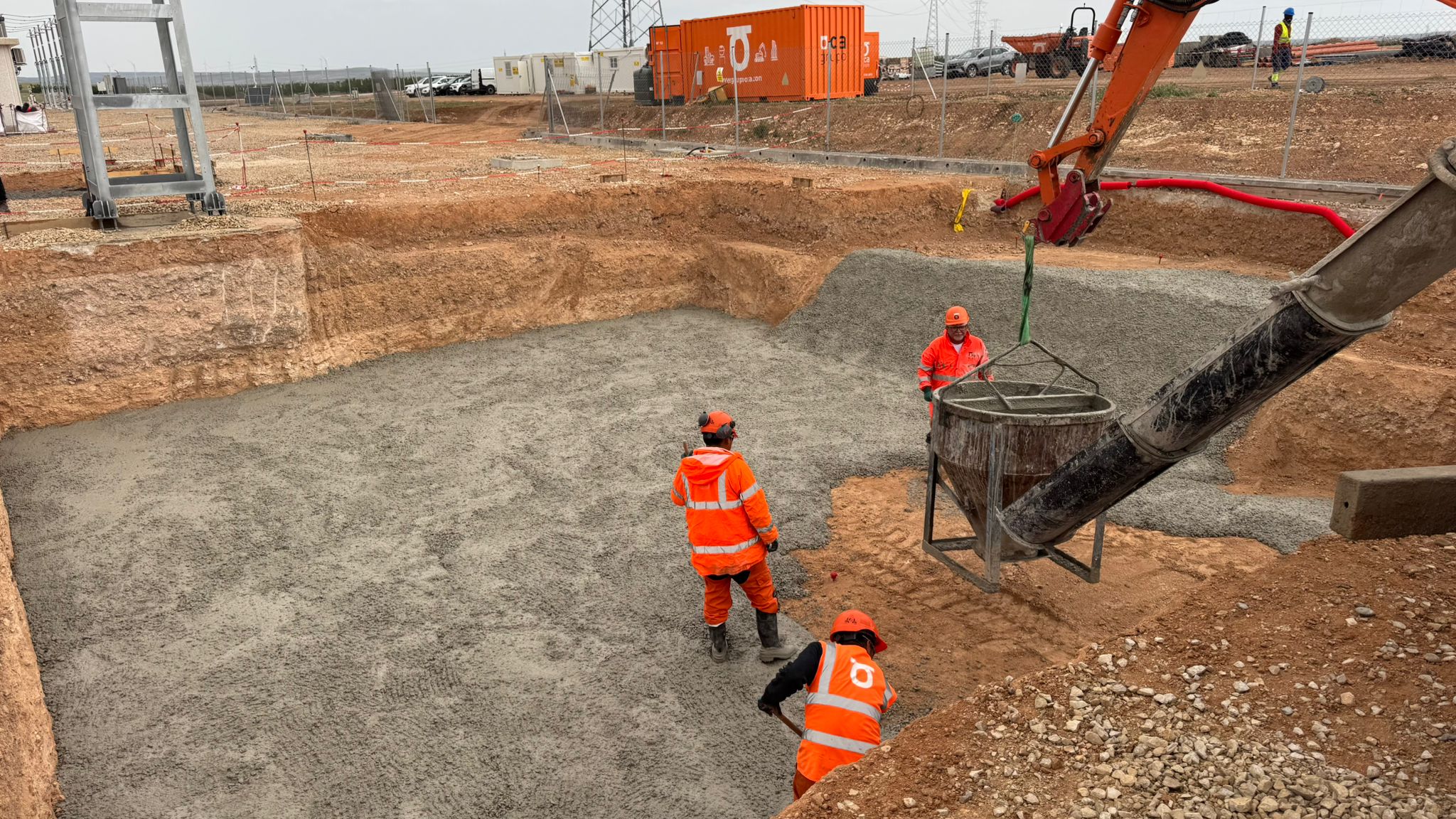

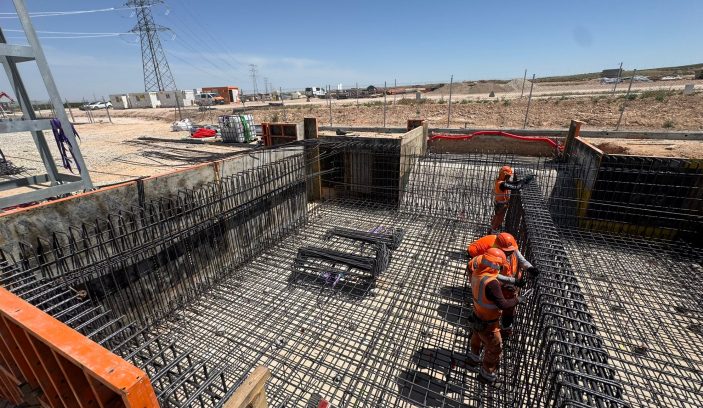

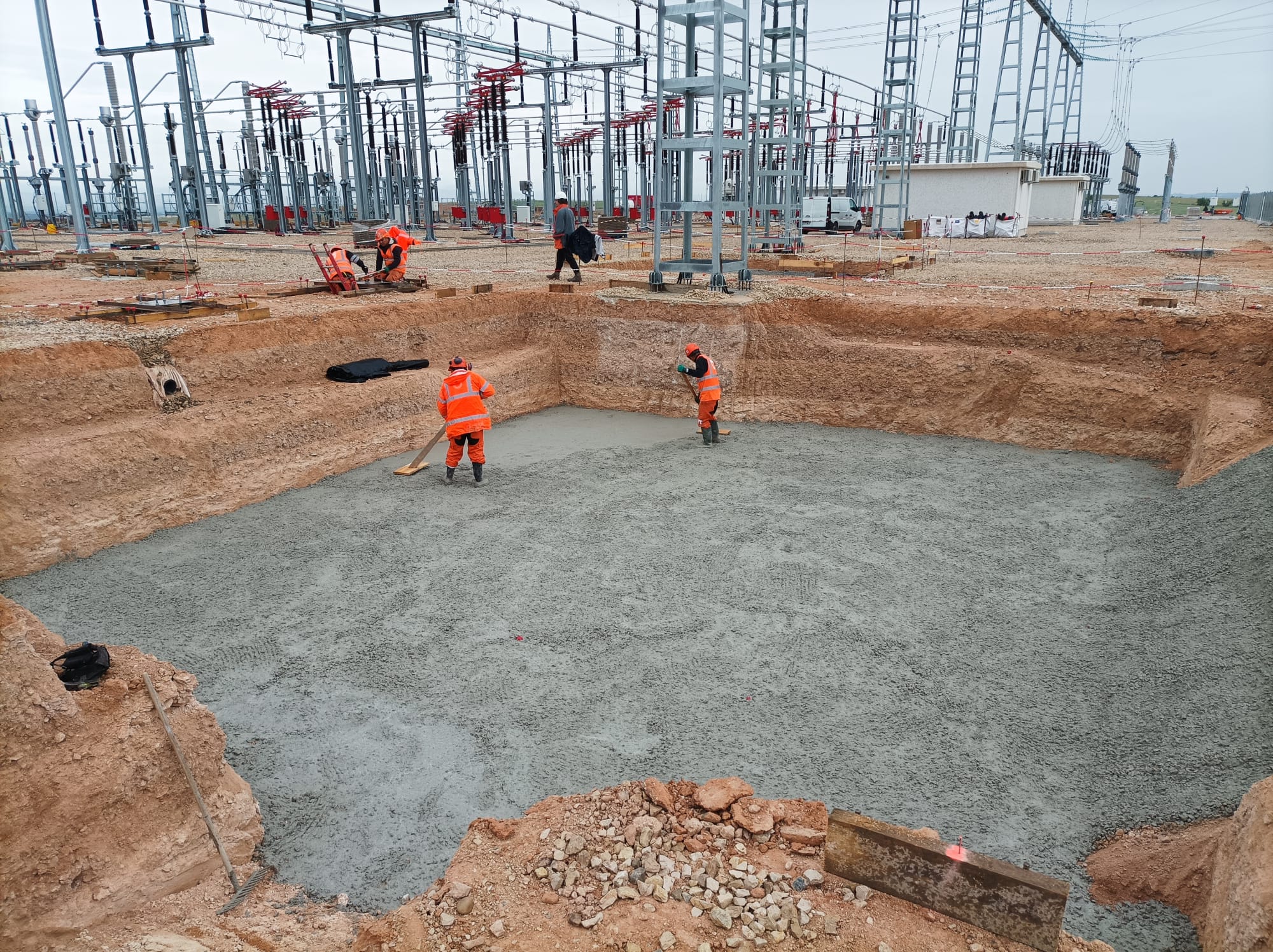

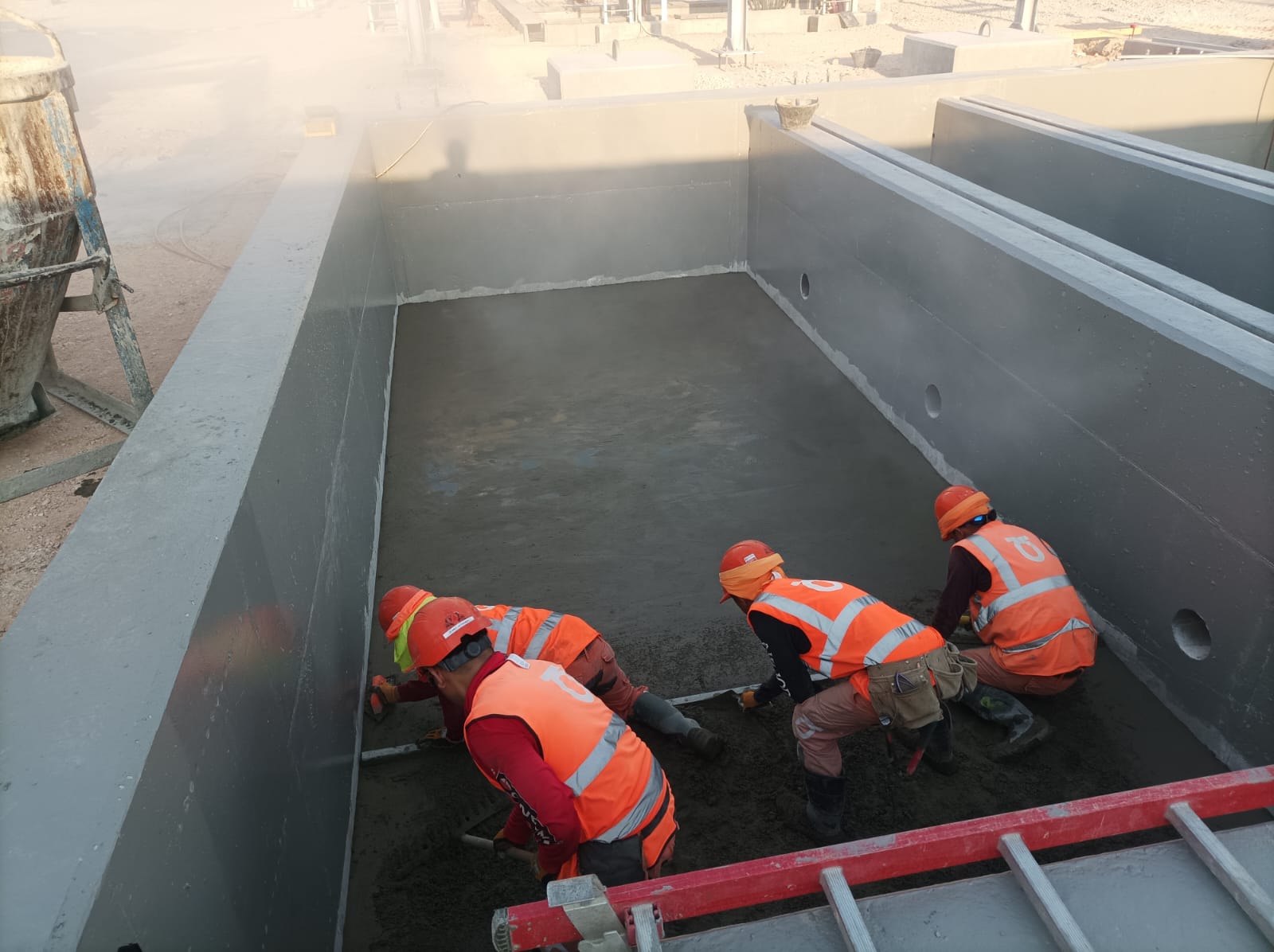

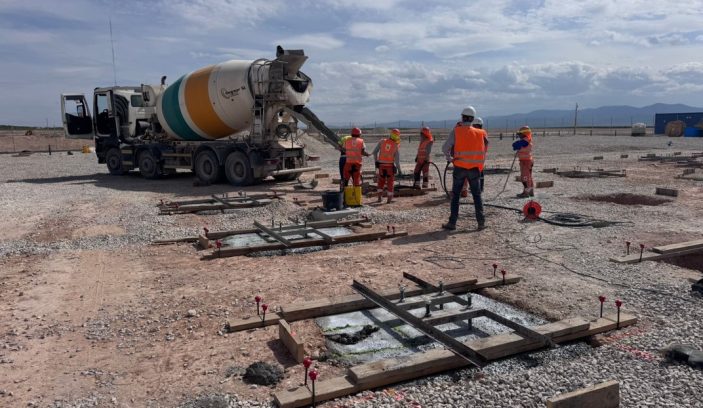

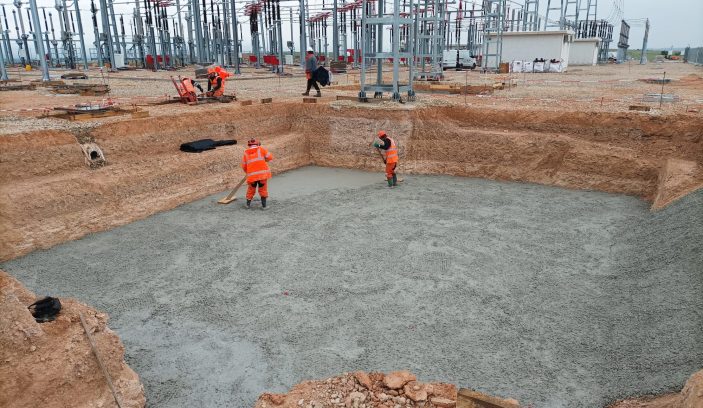

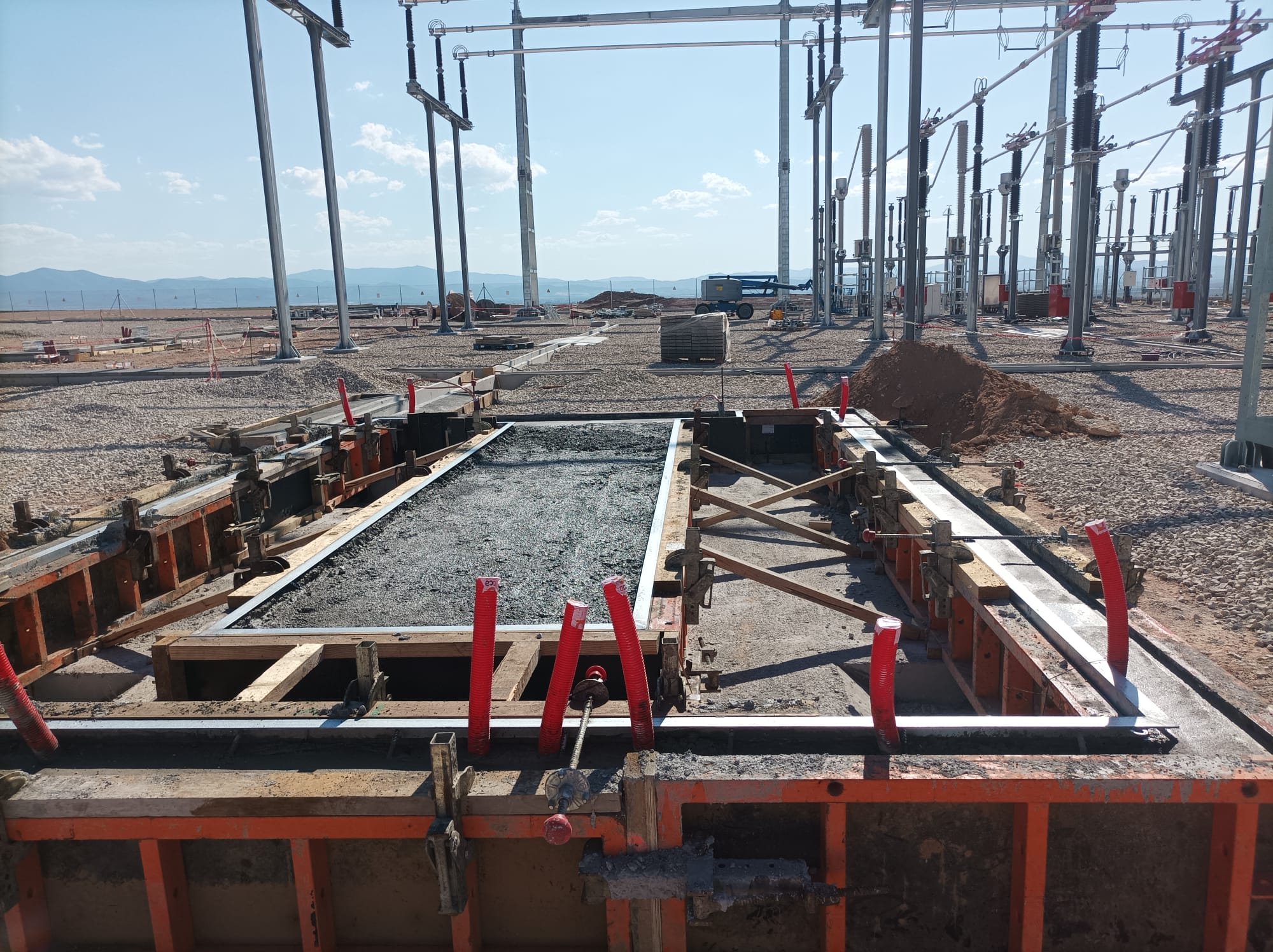

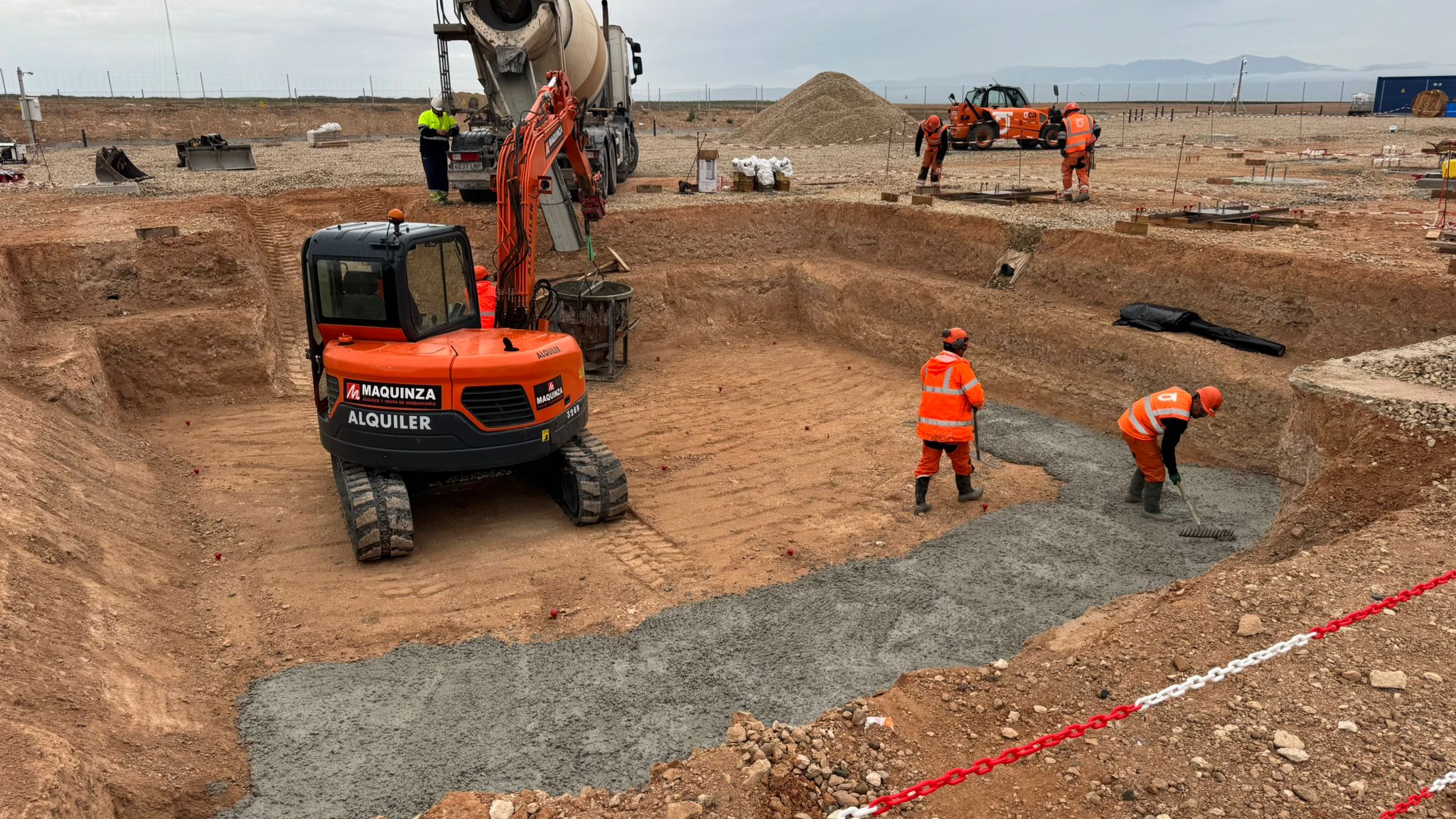

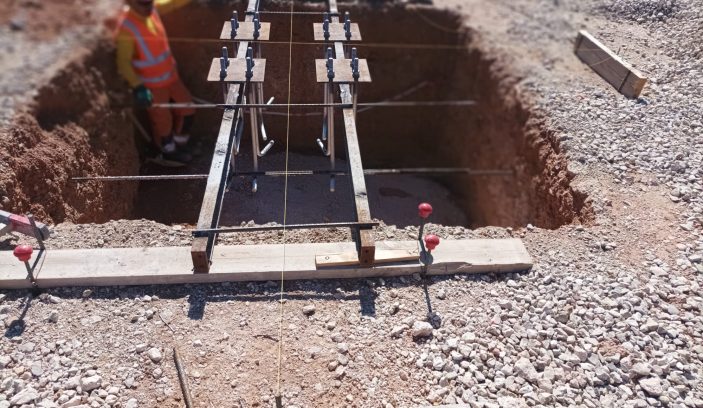

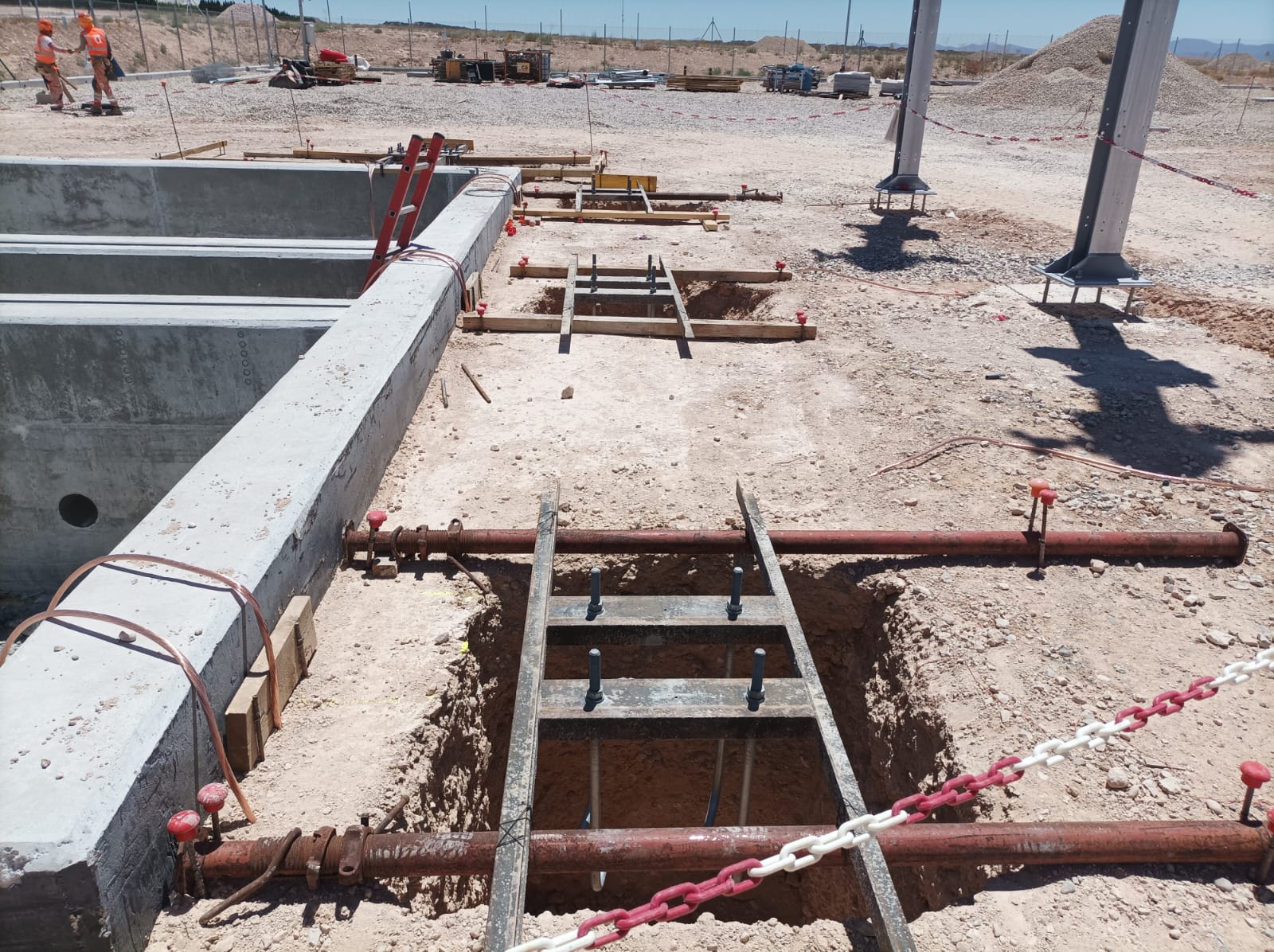

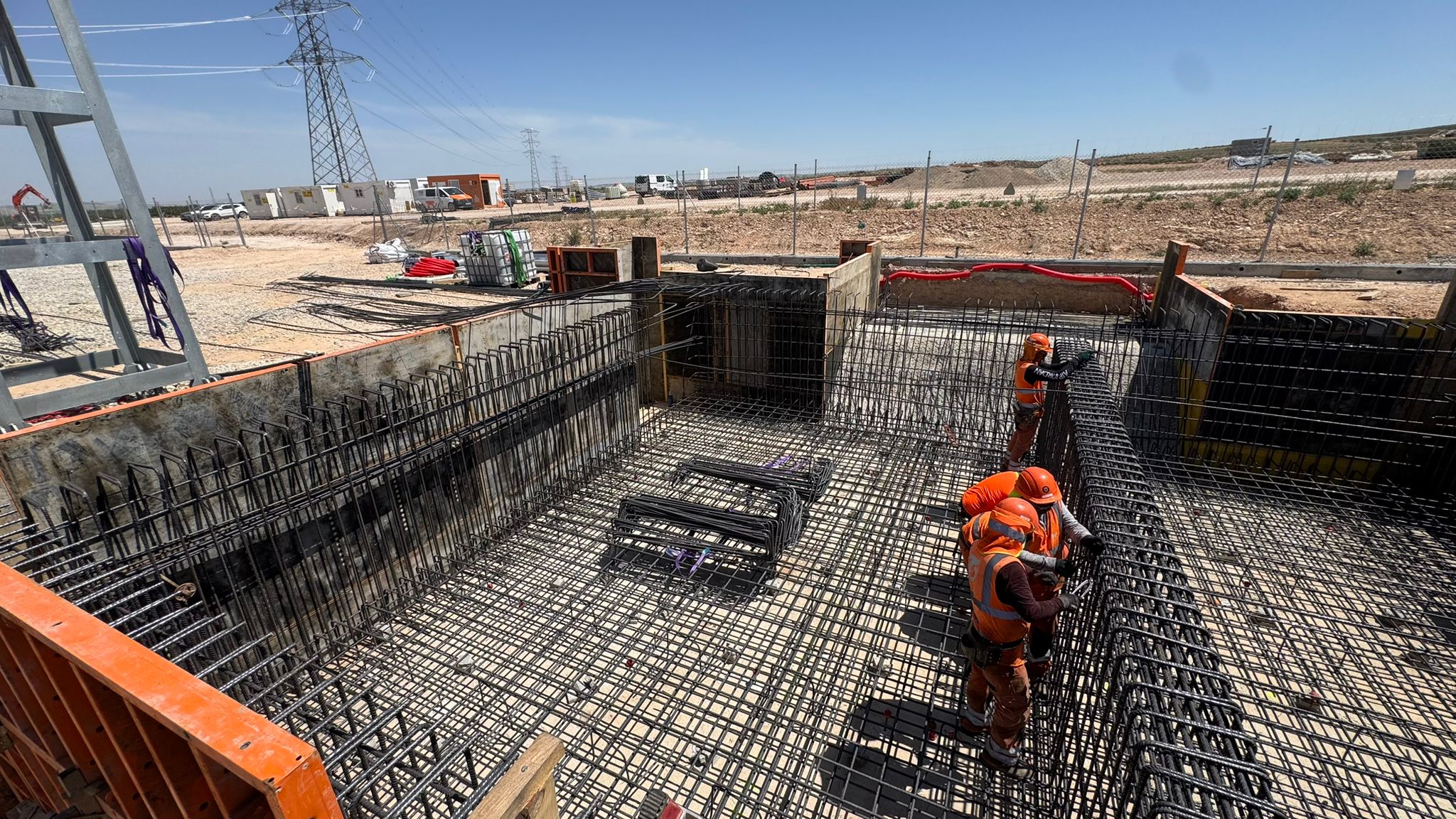

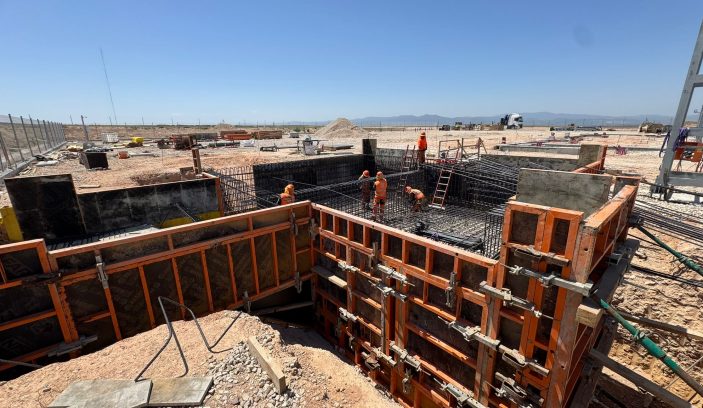

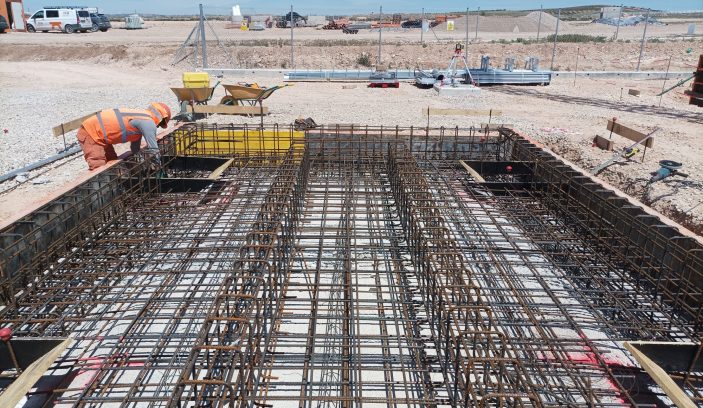

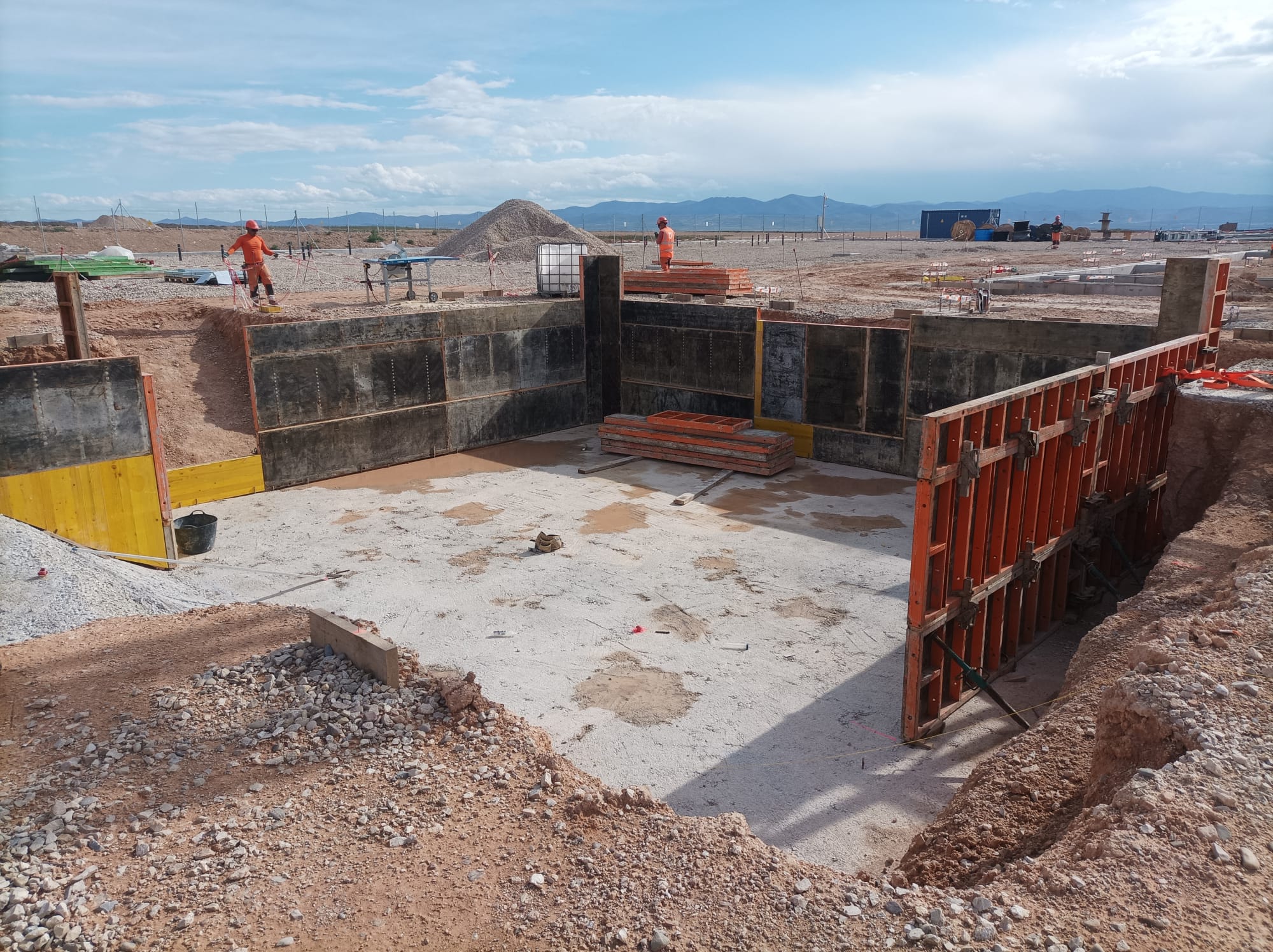

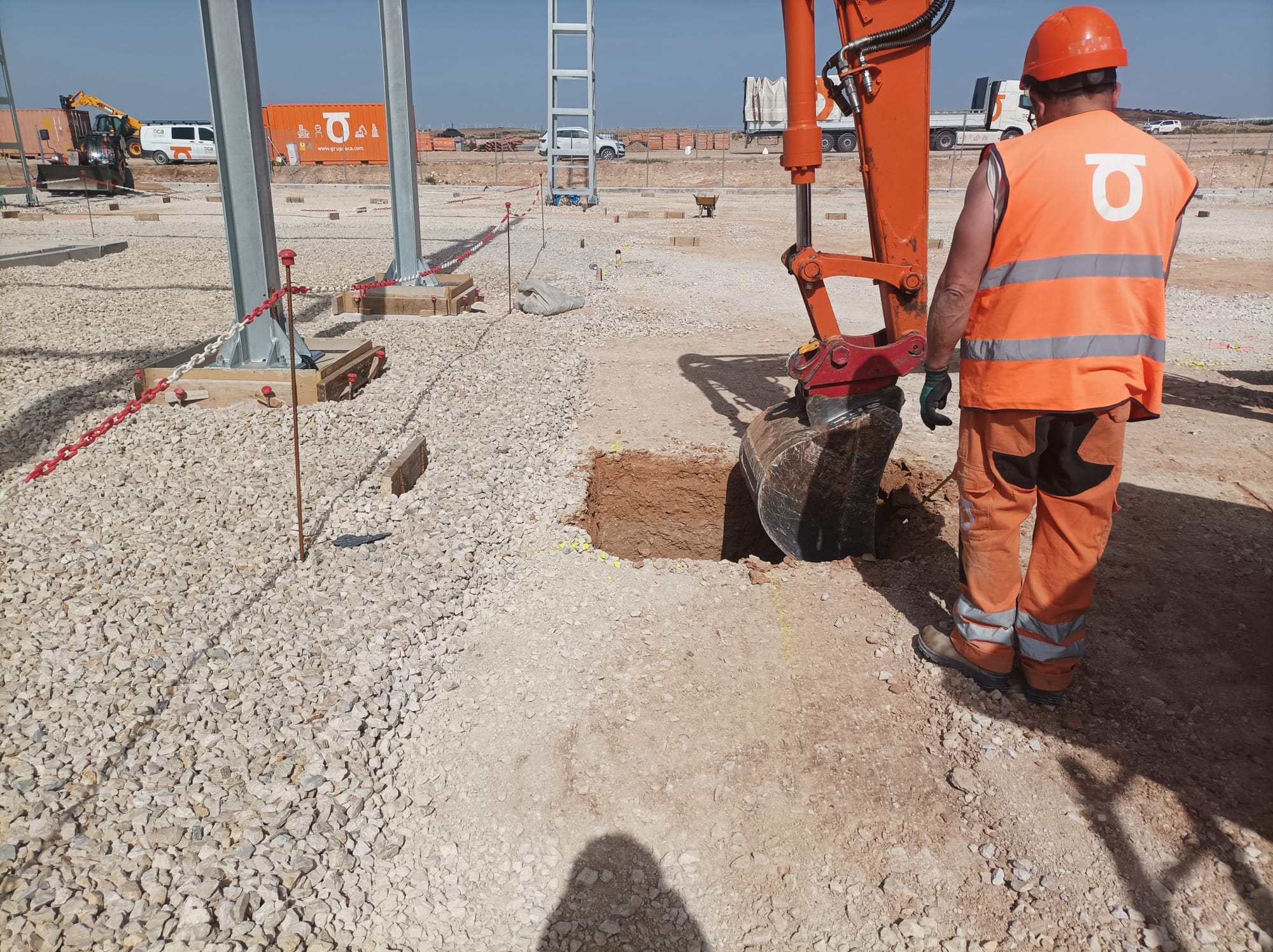

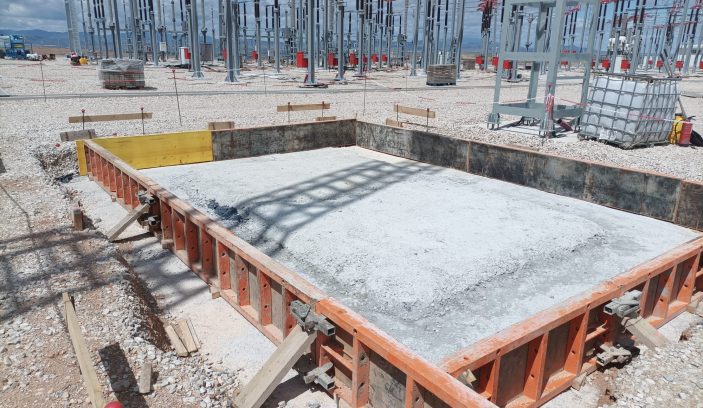

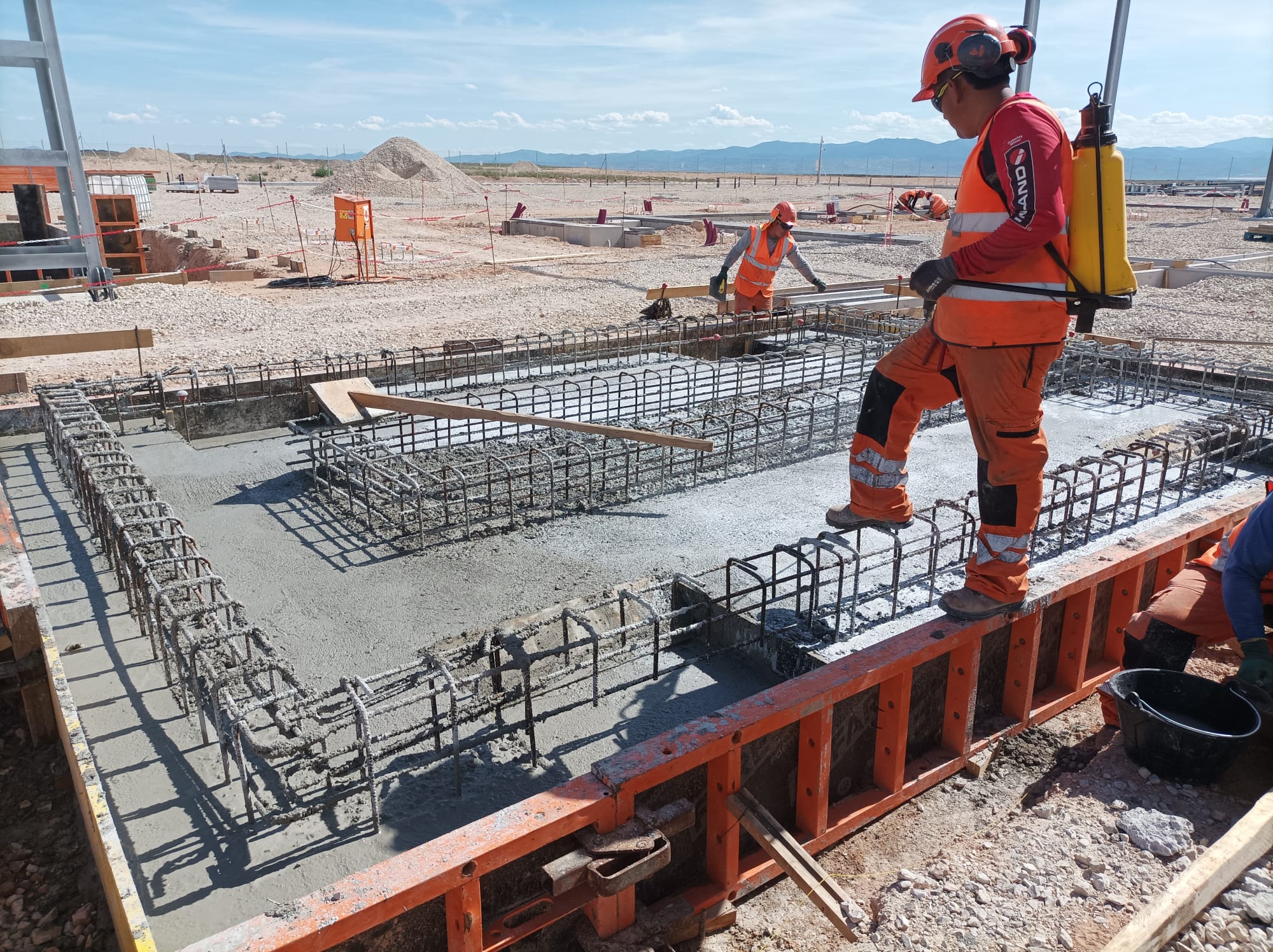

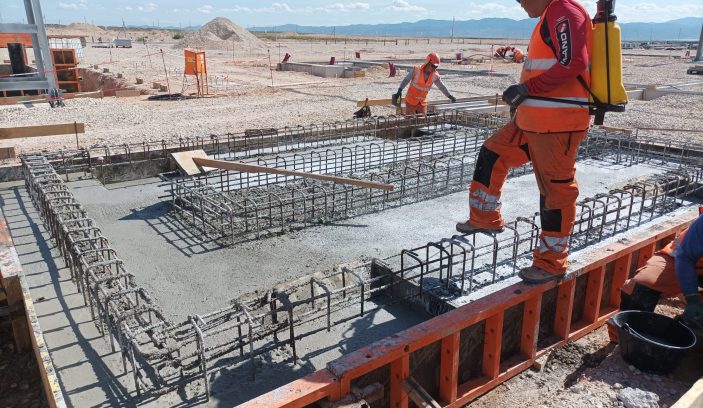

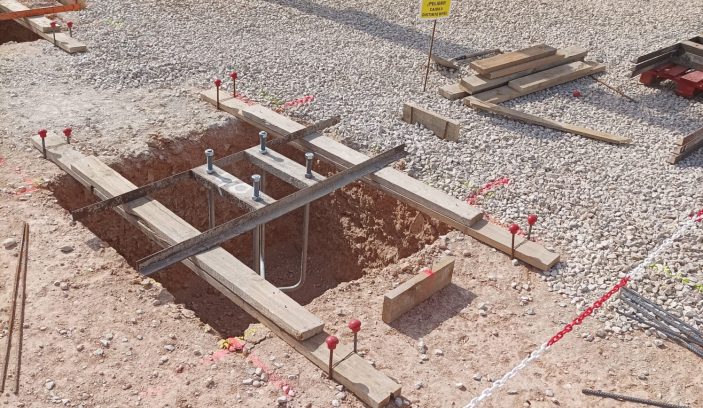

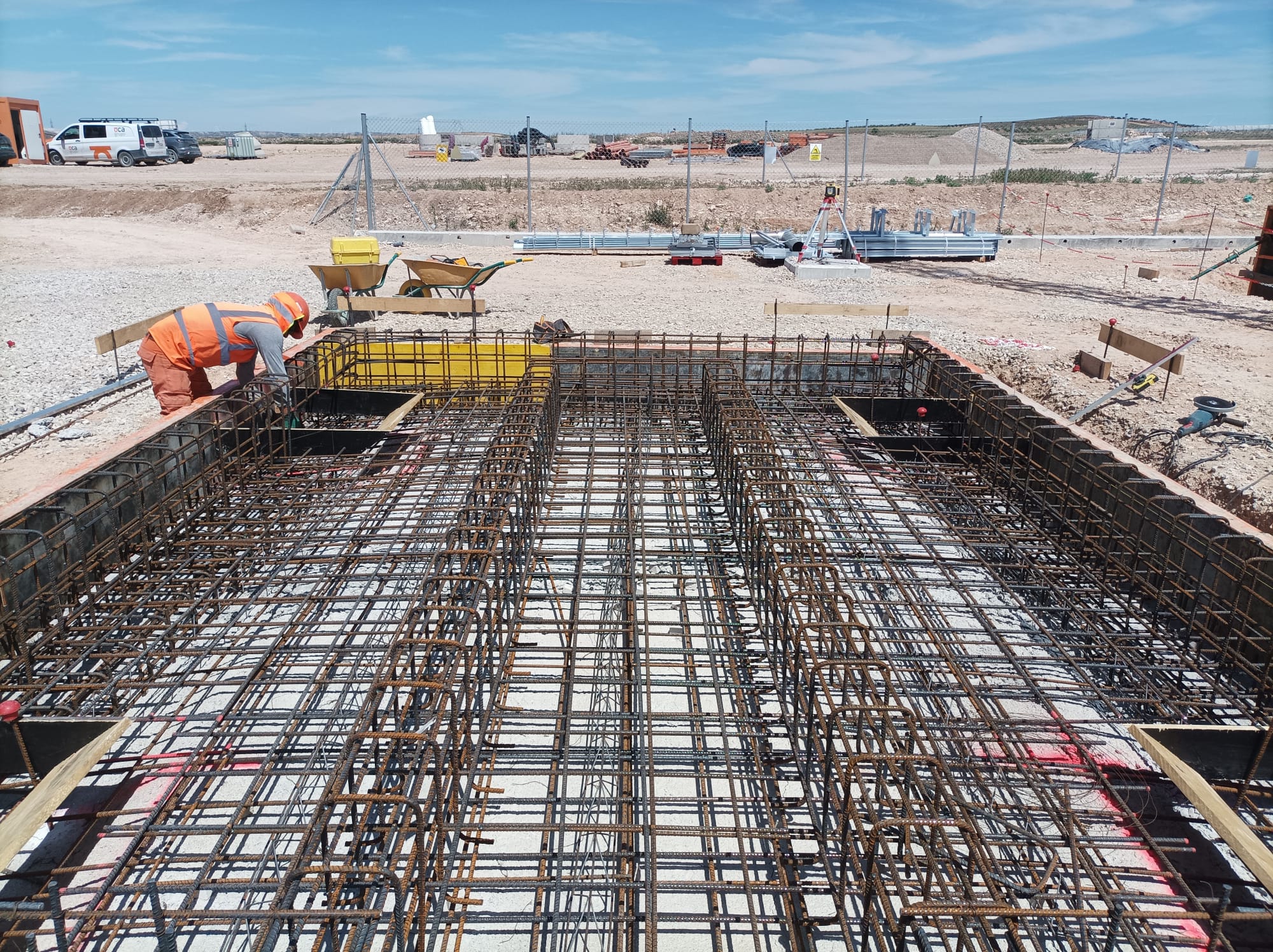

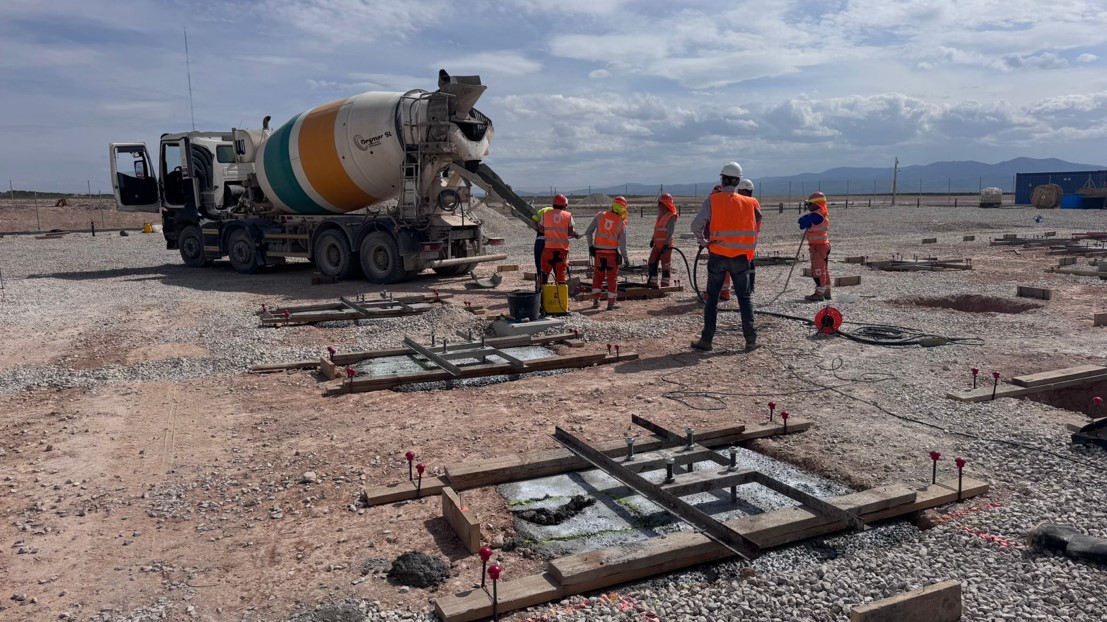

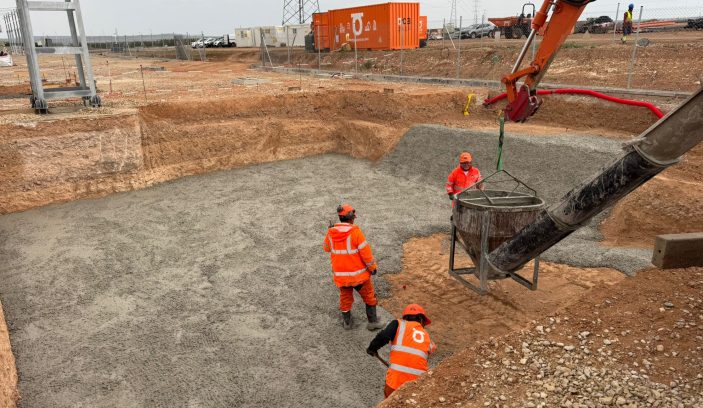

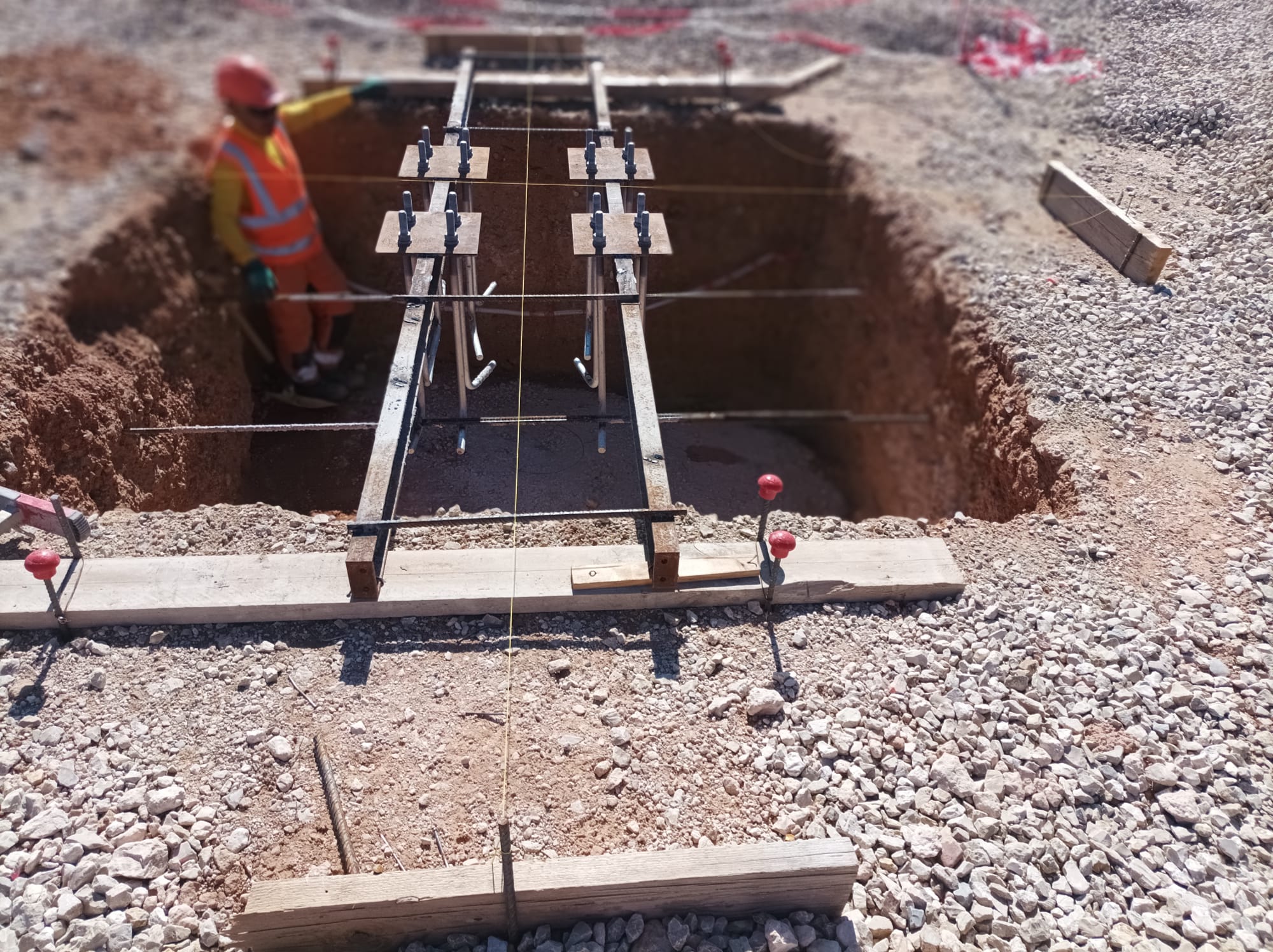

- Realización de cimentaciones de aparamenta y de bancada para reactancia.
- Modificación red de drenajes.
- Colocación de red de tierras.

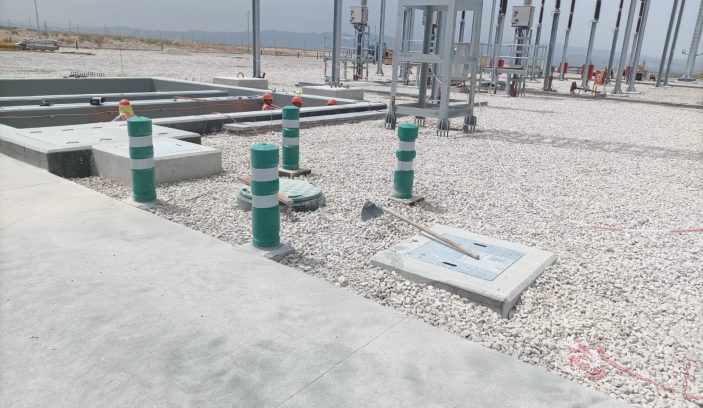

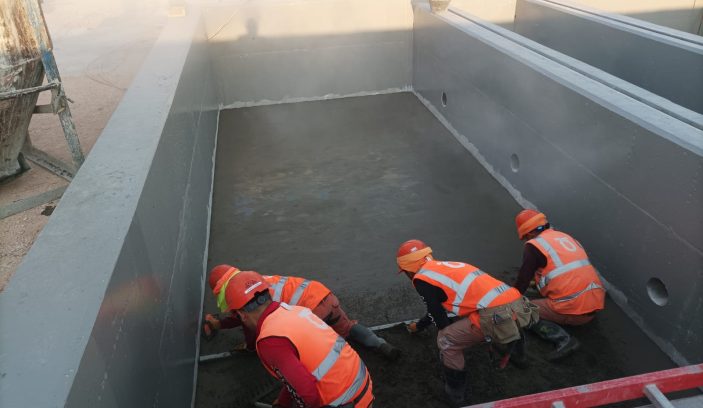

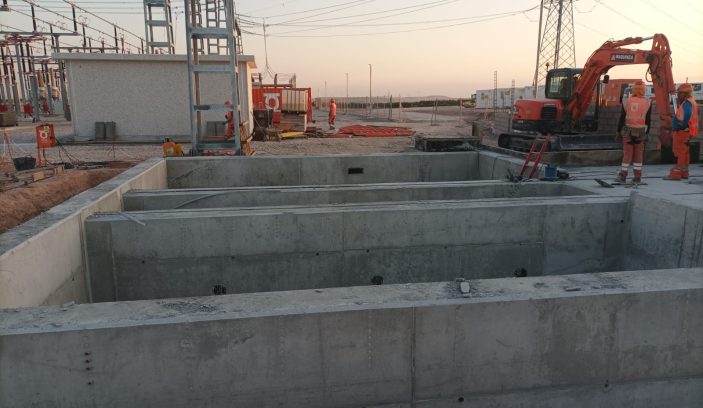

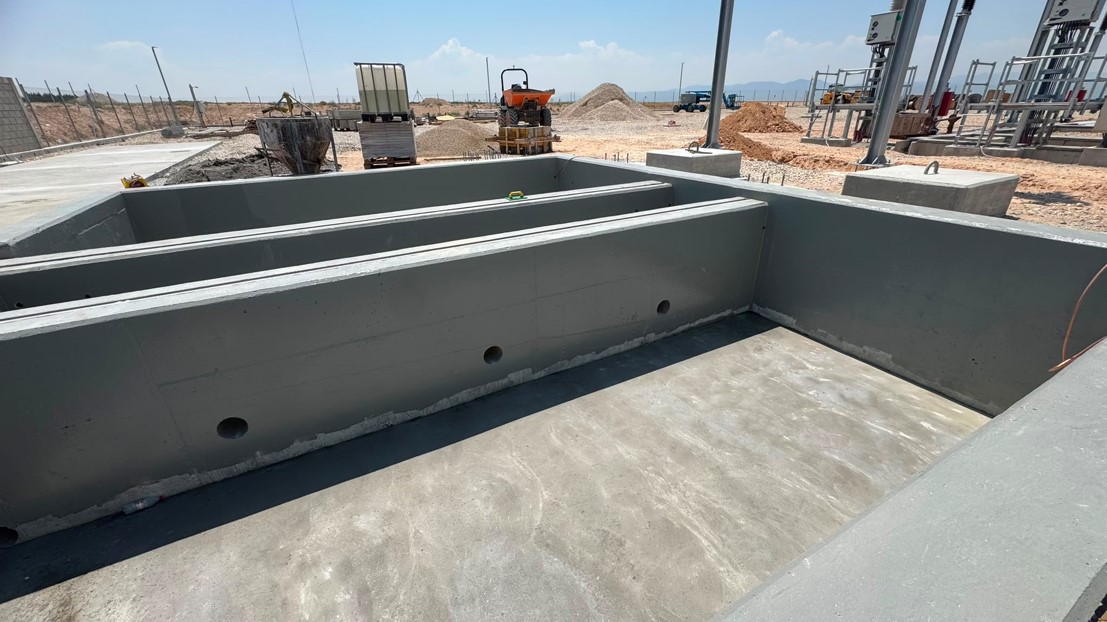

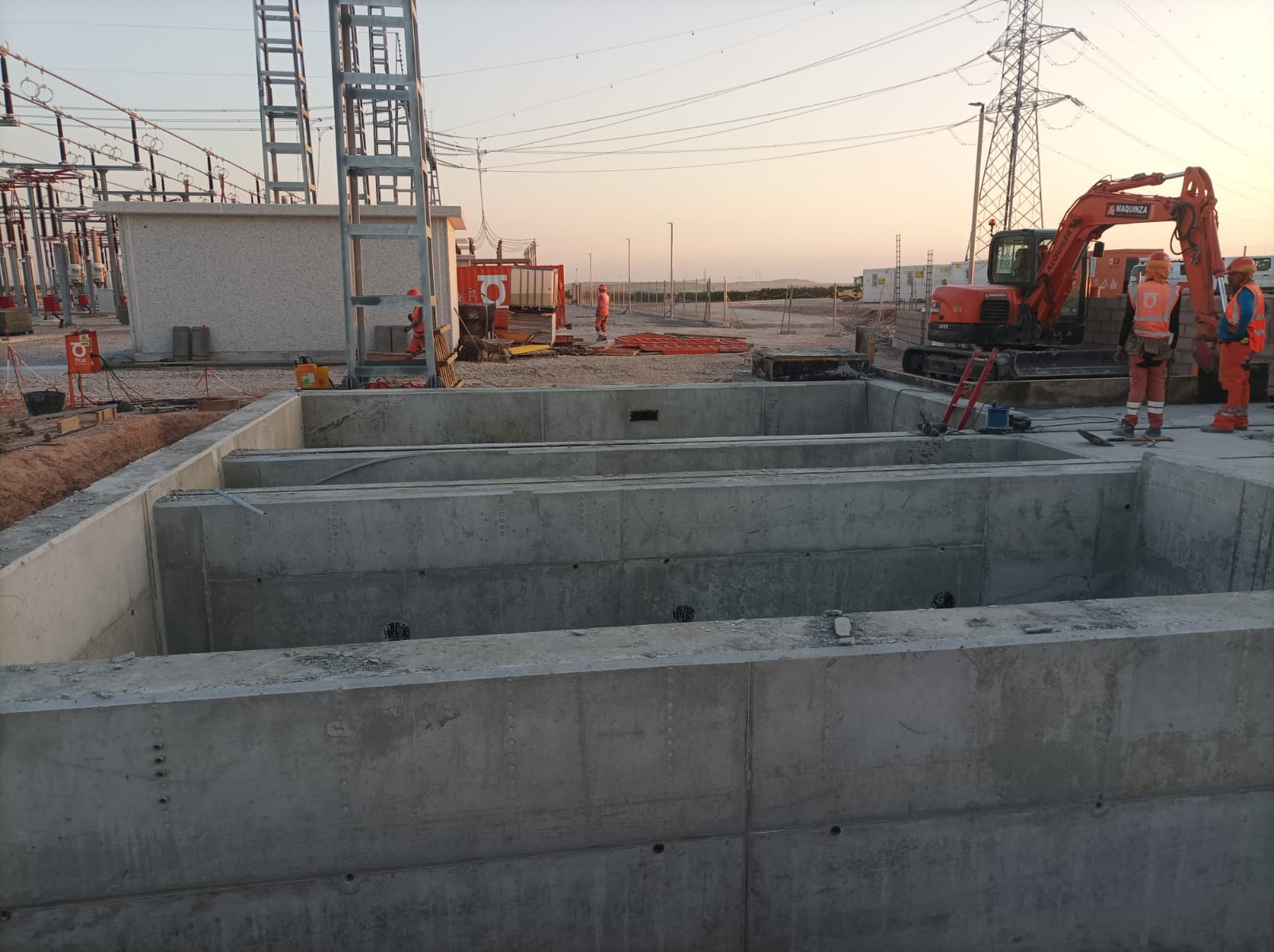

- Realización de sistema de filtrado de hidrocarburos (sistema de filtrado azul).

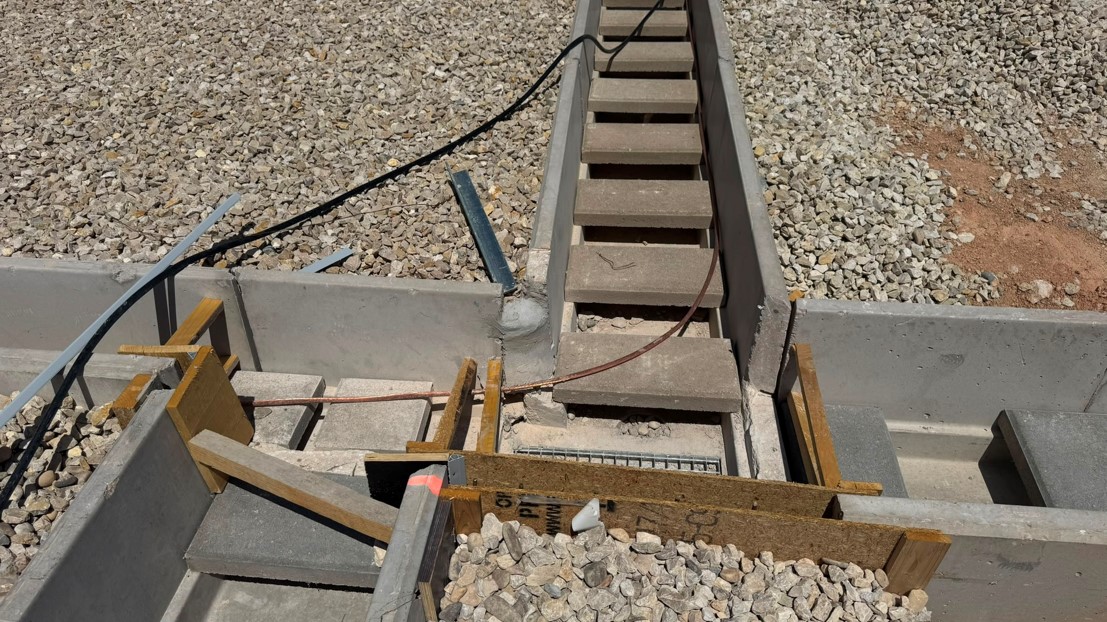

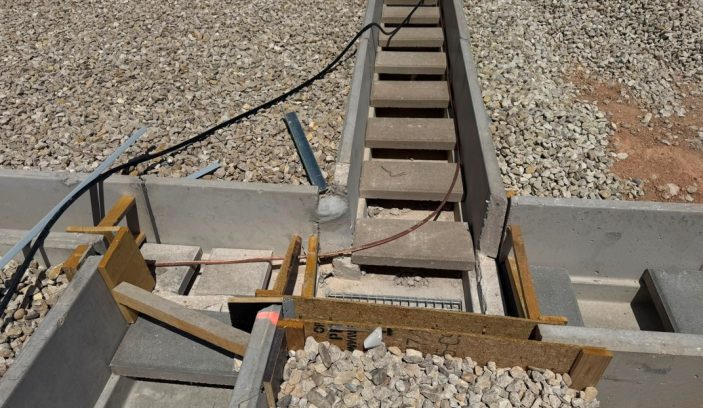

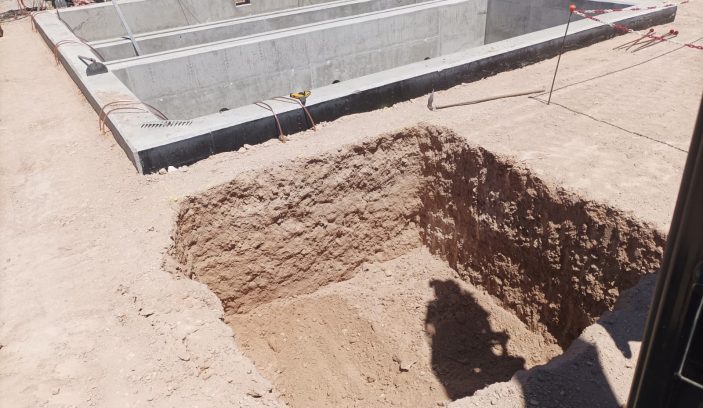

- Colocación de canales de cables.

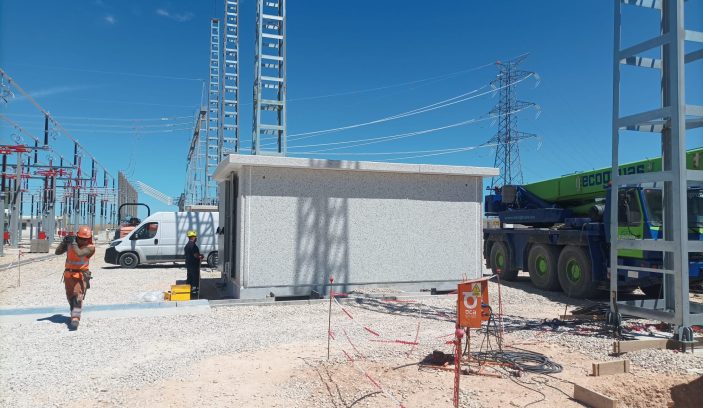

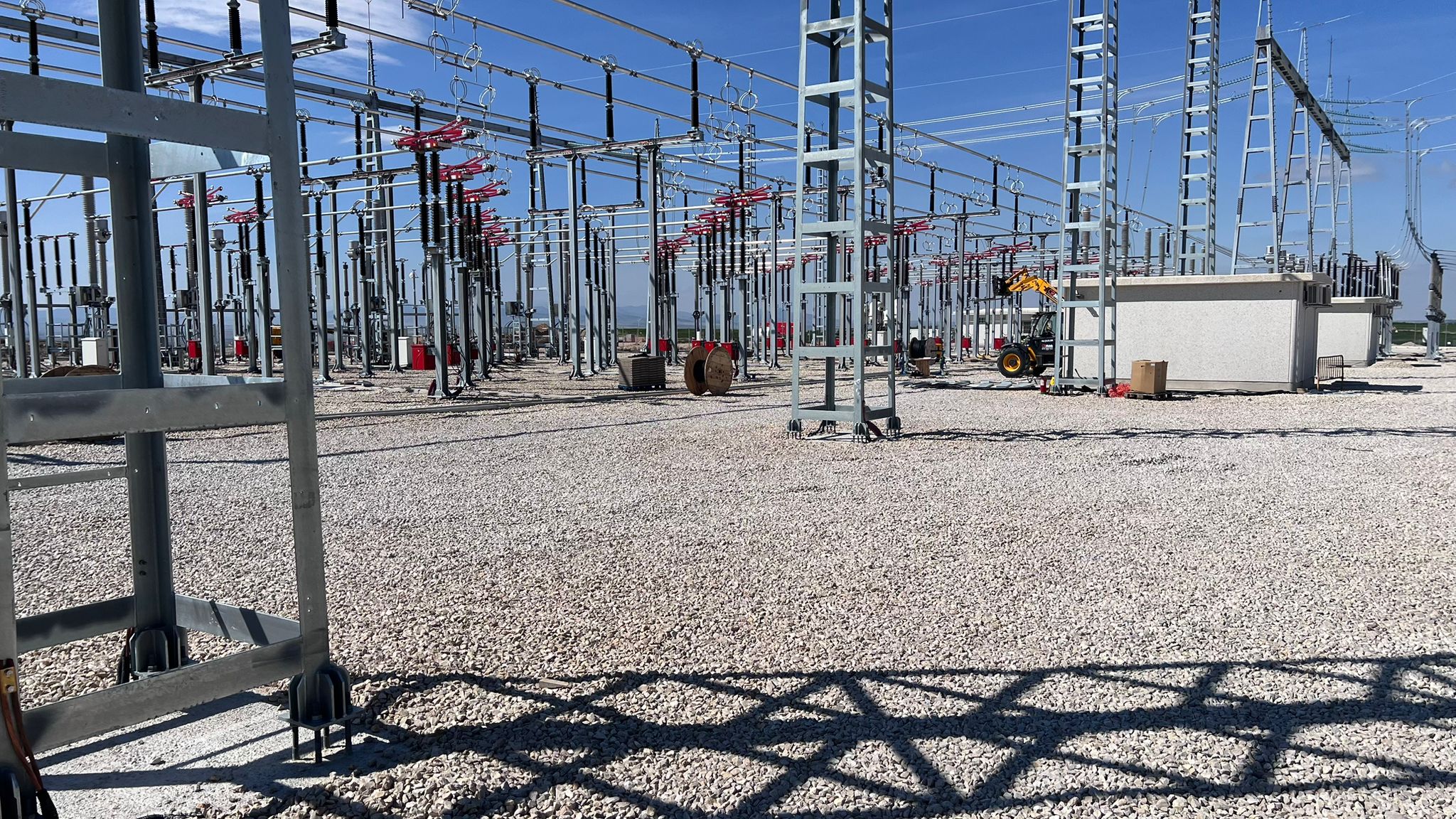

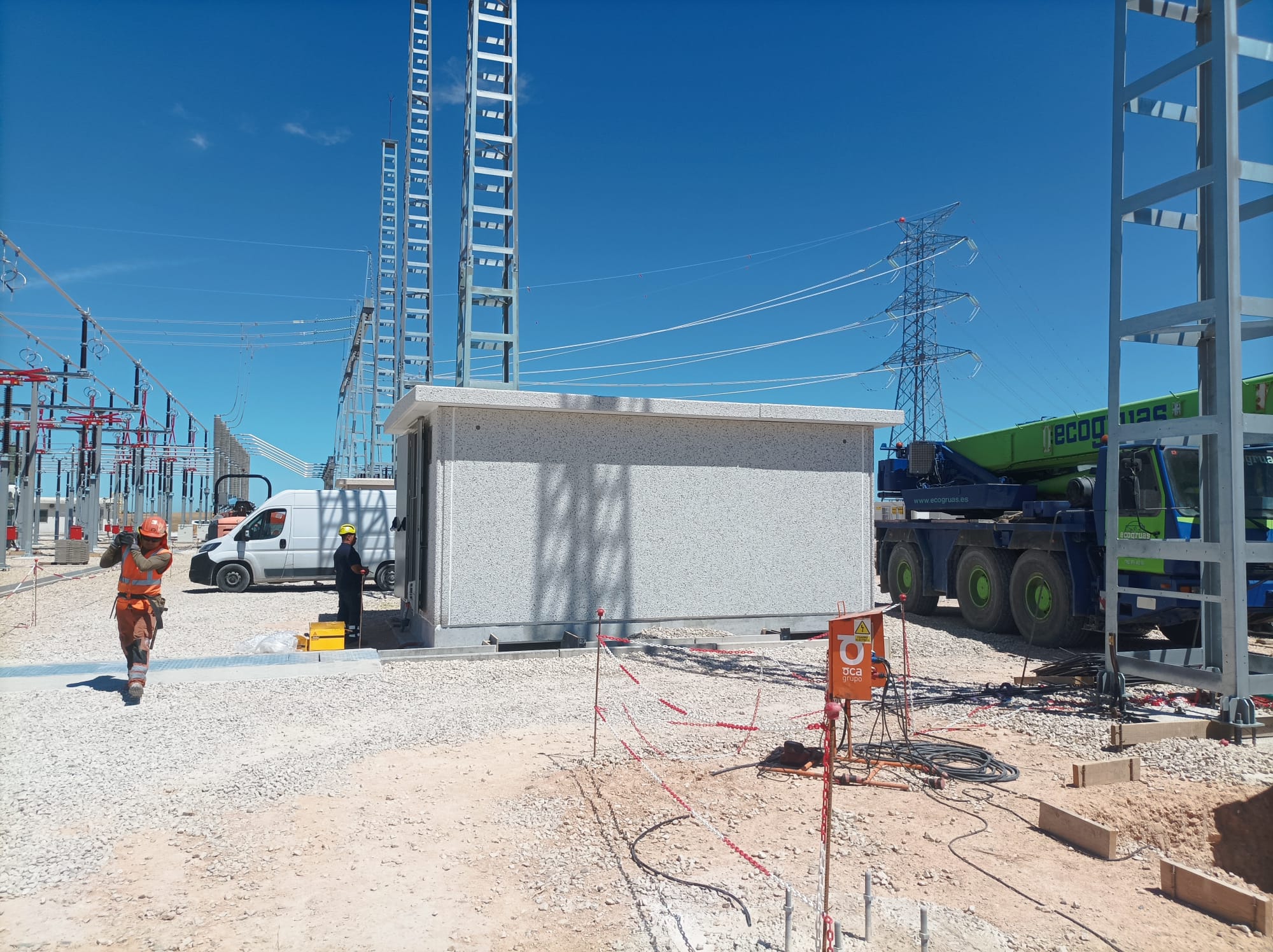

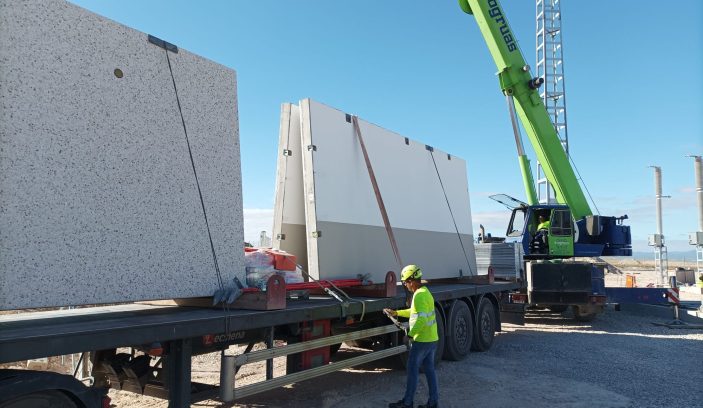

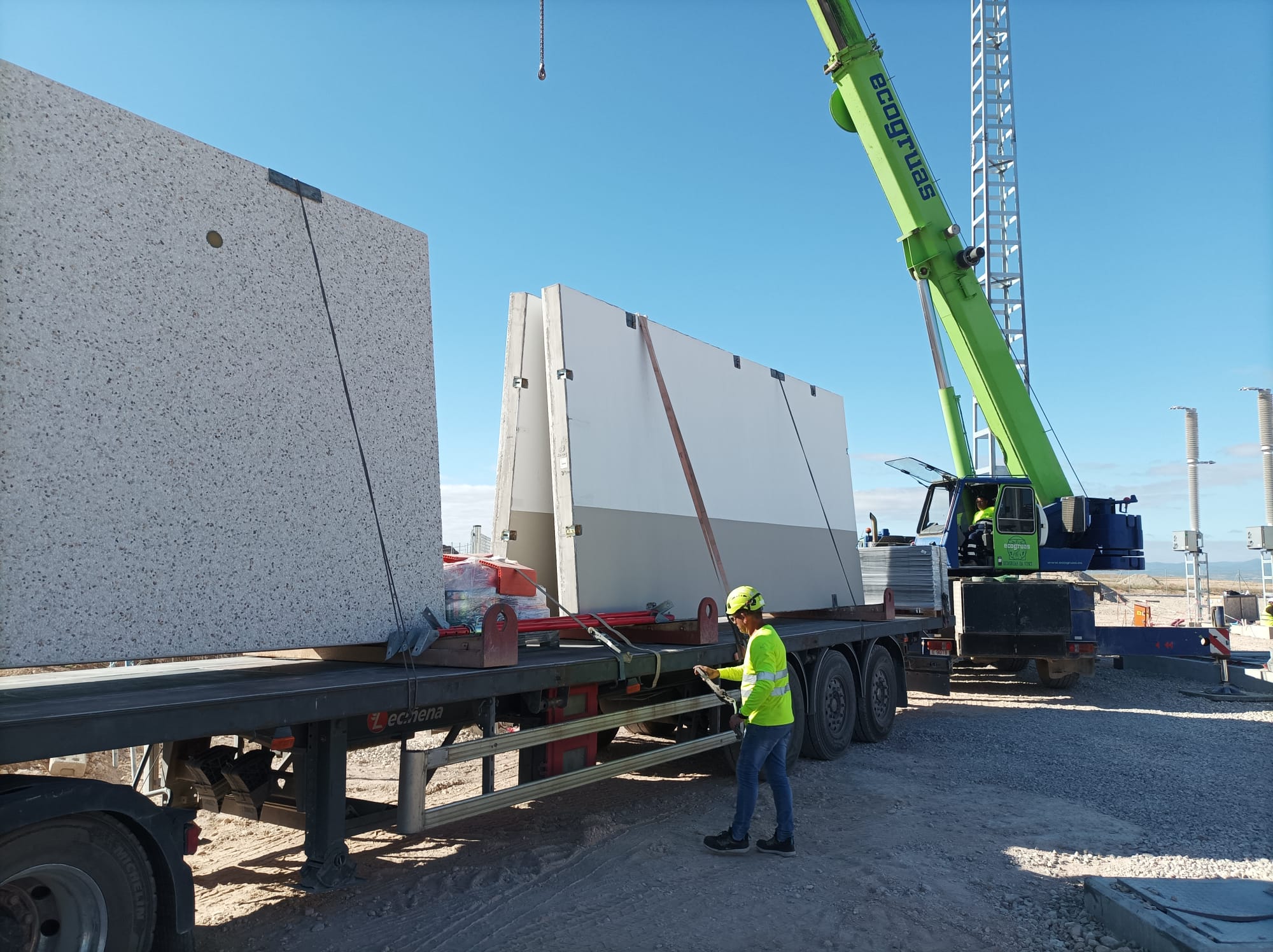

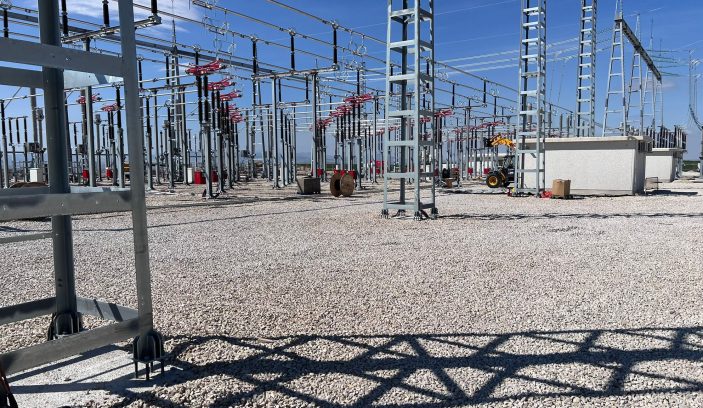

- Montaje de caseta de relés (se incluyen anexos con información facilitada por la empresa de montaje en los puntos 6.9 y 6.10 de este documento, procedimiento de montaje de prefabricados de hormigón y plan de izado de los mismos respectivamente, ambos revisados por OCA).

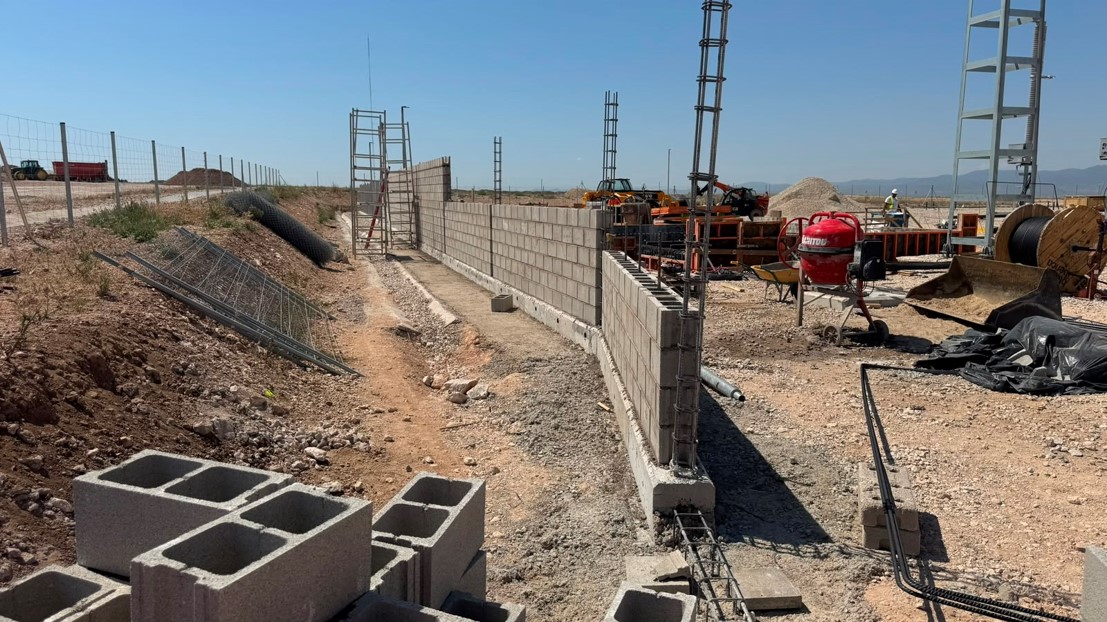

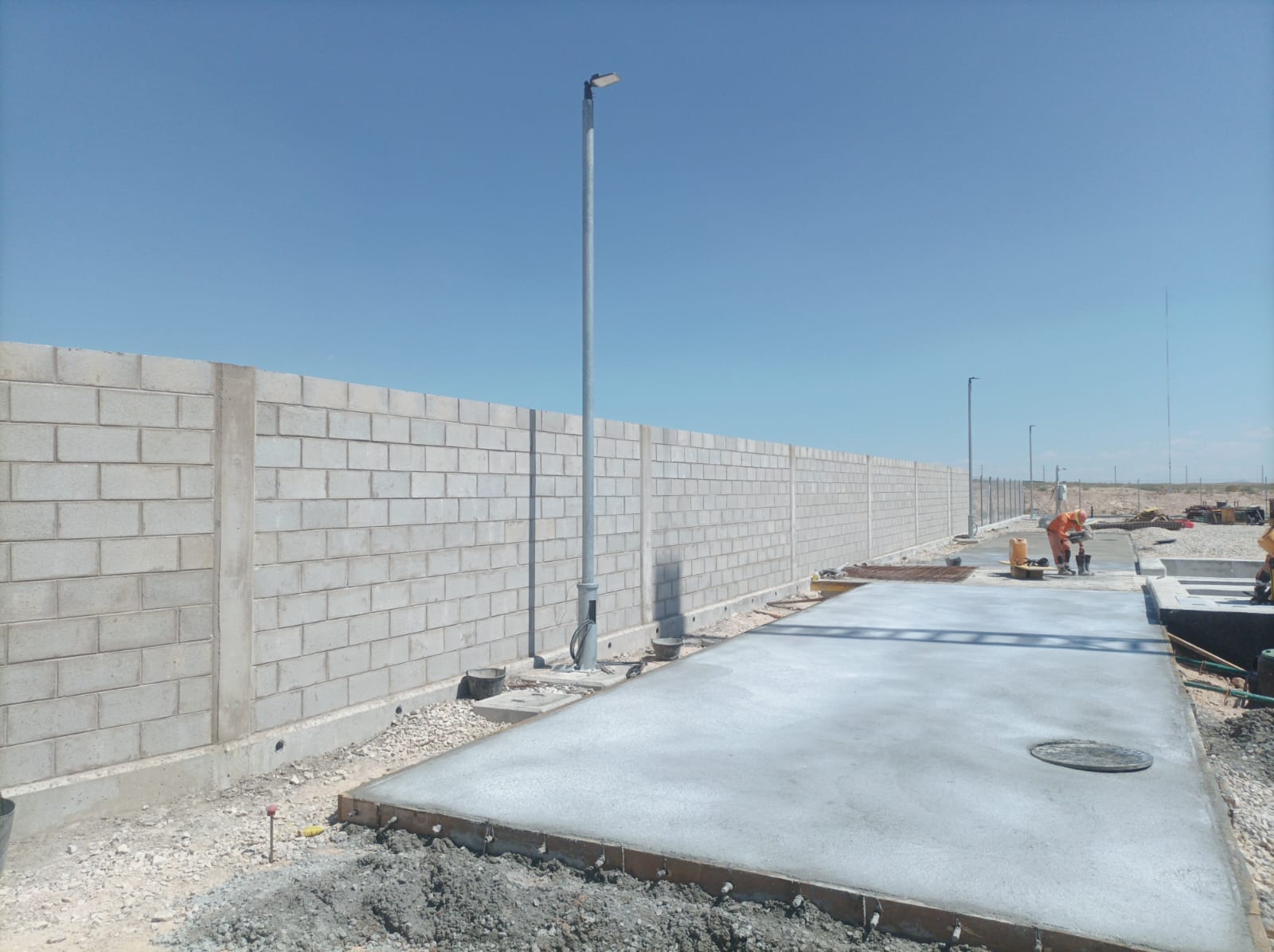

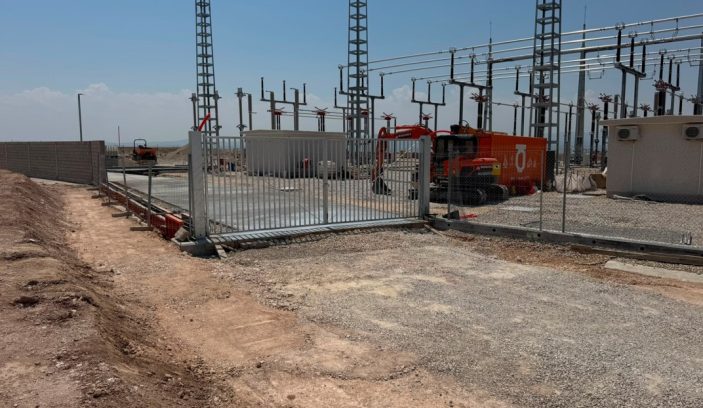

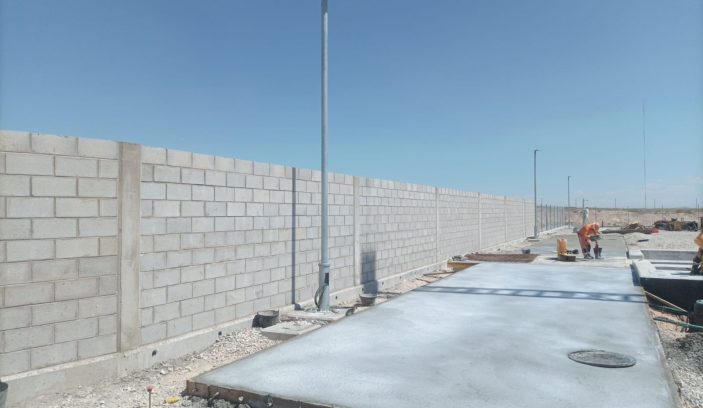

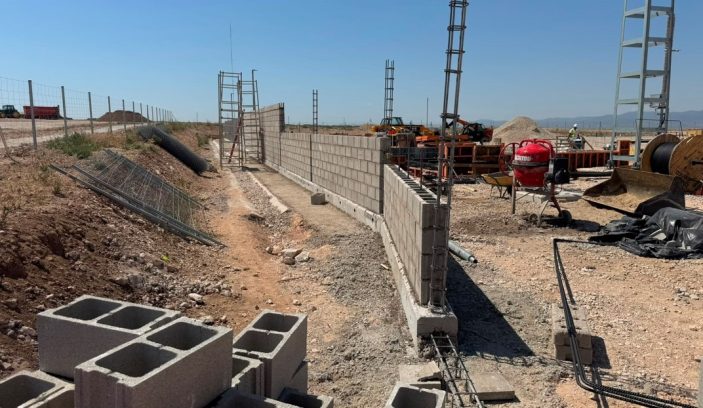

- Modificación de vallado perimetral.

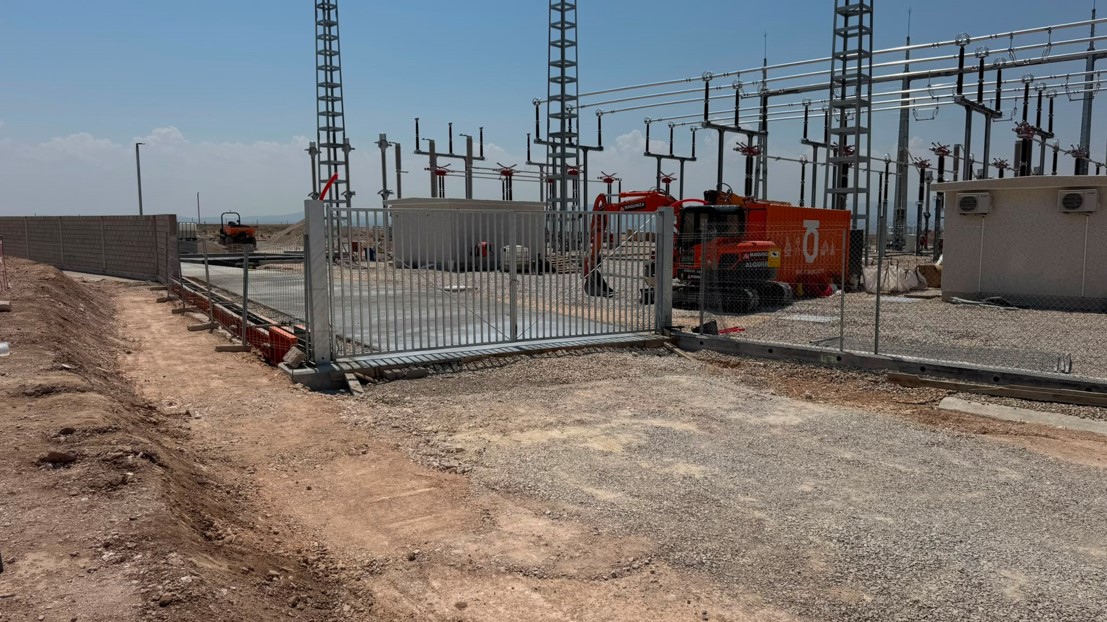

- Instalación de puerta secundaria para acceso a zona de reactancia.

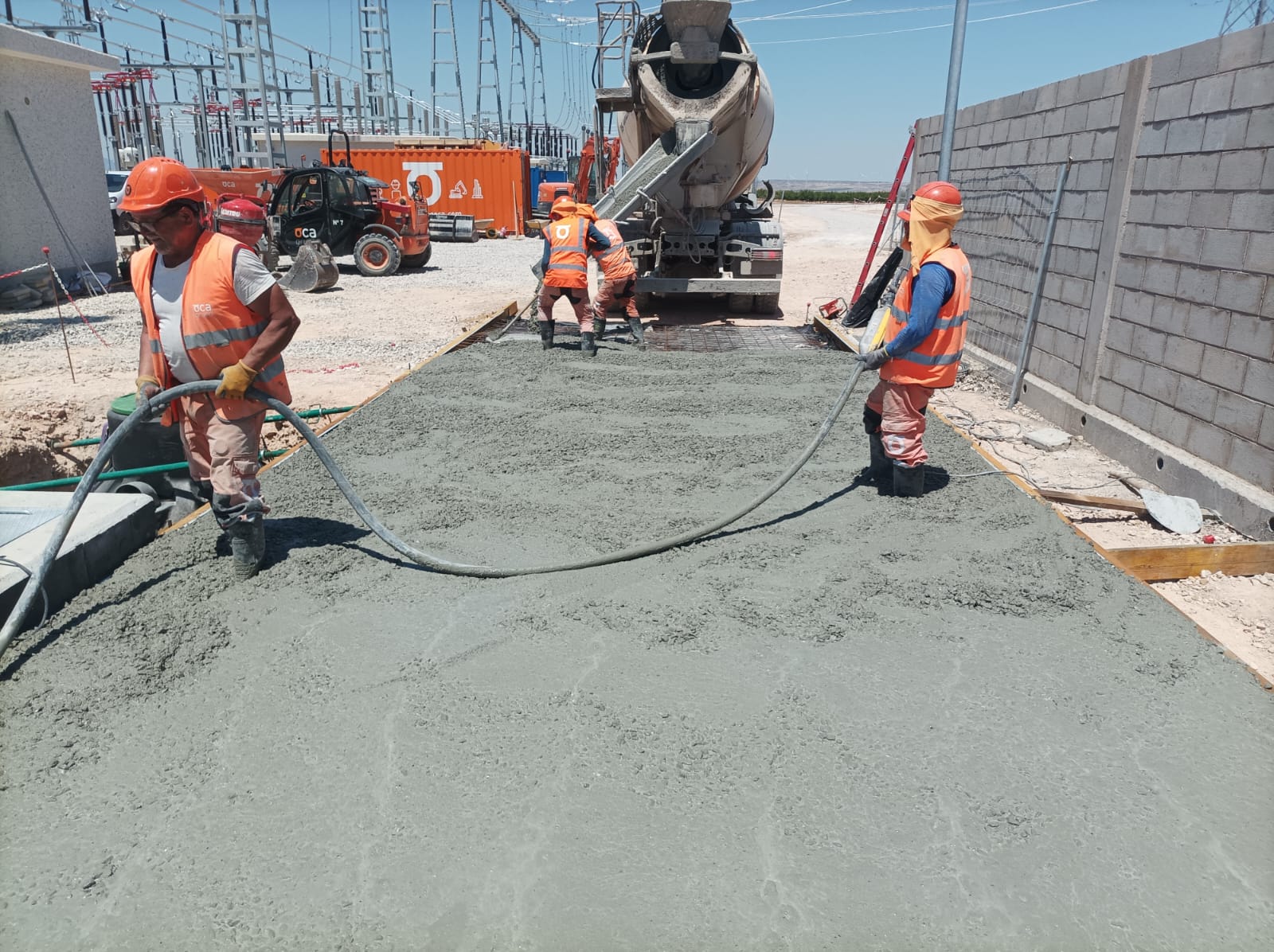

- Realización de camino perimetral.

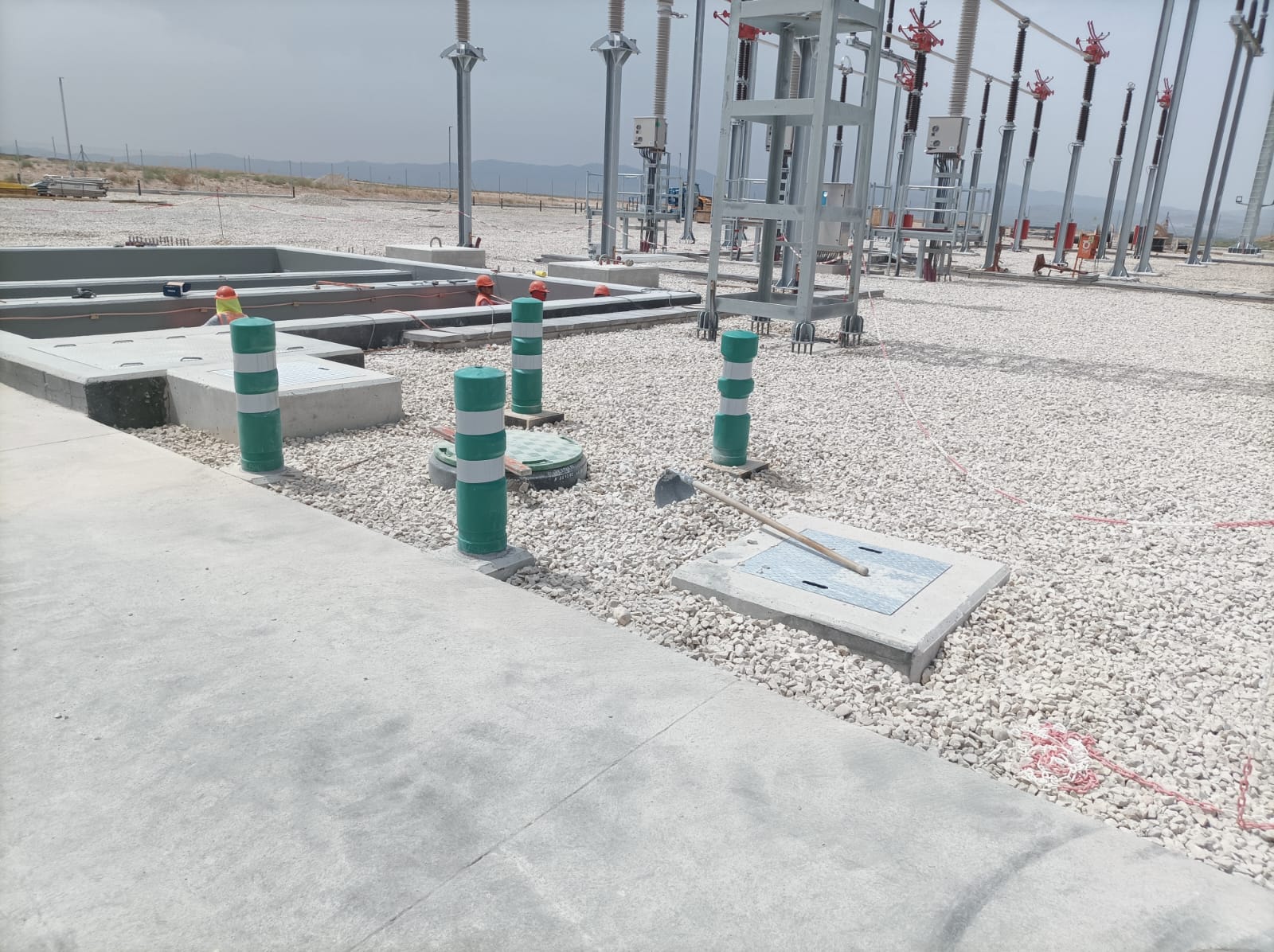

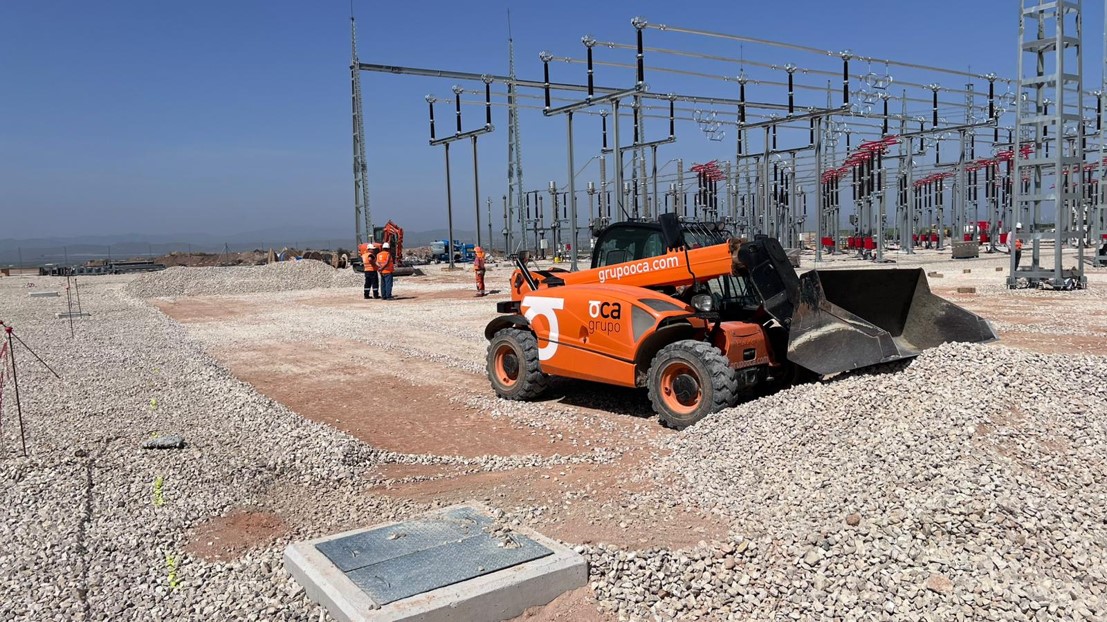

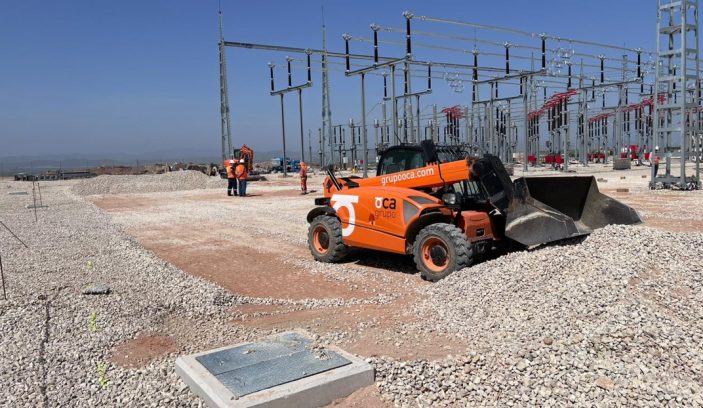

- Acabado del parque y extendido de grava.

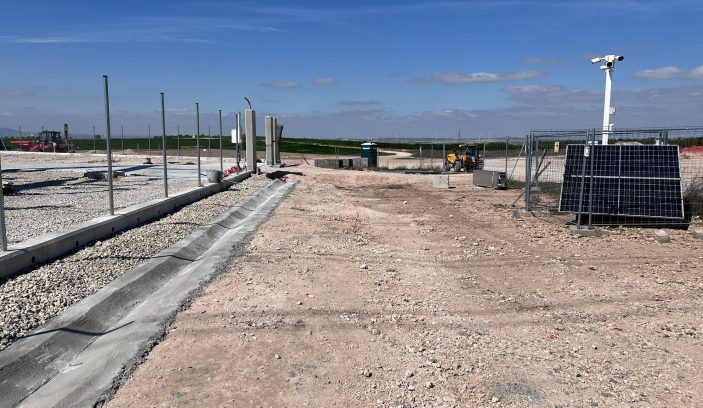

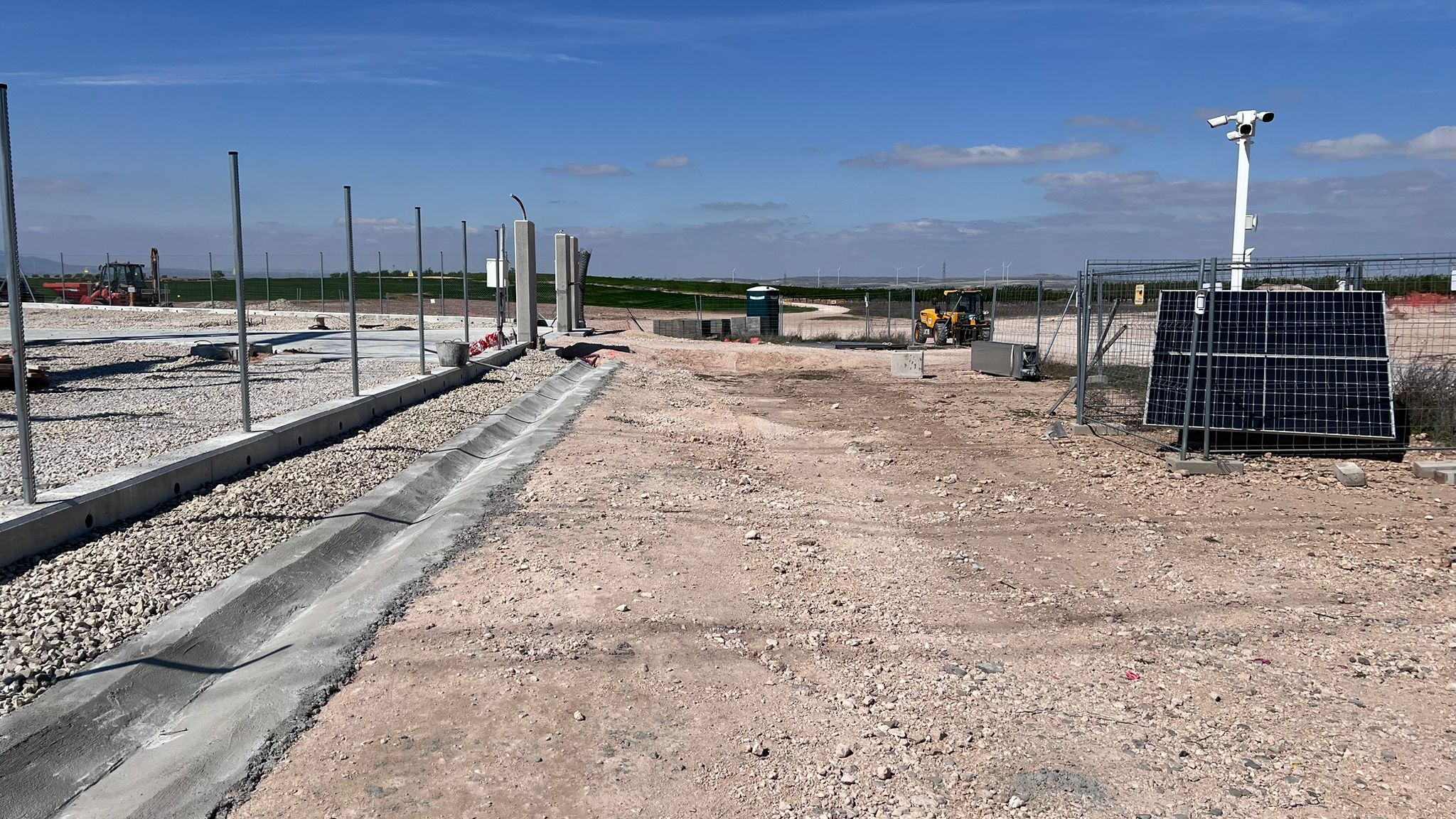

- Adecuación vial acceso subestación. (*)
- Retirada de campamento de obra y acopios de materiales.
