Ejecución de los trabajos de movimiento de tierras y obra civil para la construcción de la nueva Subestación La Sagra 400/220 kV.
La Subestación que se proyecta estará formada por un parque de 400 kV y otro de 220 kV, que tendrán las características particulares de una instalación de tipo intemperie, con objeto de facilitar la integración de renovables y la resolución de restricciones técnicas del corredor Castilla la Mancha-Madrid.
El parque de 400 kV presentará una configuración de interruptor y medio, instalando una aparamenta convencional homologada y diseñada según normalización establecida por REE con una capacidad total definitiva para tres calles más una reactancia en barras, (aunque en una primera fase se equiparán solamente dos calles y la reactancia).
Por su parte el parque de 220 kV presentará una configuración de doble barra, instalando una aparamenta convencional homologada y diseñada según normalización establecida por REE con una capacidad total definitiva para nueve posiciones, (aunque en una primera fase se equiparán solamente seis).
La nueva Subestación La Sagra 400/220 kV estará situada en el término municipal de Numancia de la Sagra, provincia de Toledo, Comunidad Autónoma de Castilla-La Mancha, más concretamente según la información del catastro, en el Polígono 501, Parcela 23, código postal 45230 y referencia catastral 45120A501000230000RU.
La parcela donde se construirá la nueva Subestación de La Sagra es de propiedad íntegra de REE y presenta una superficie total de 46154 m2.

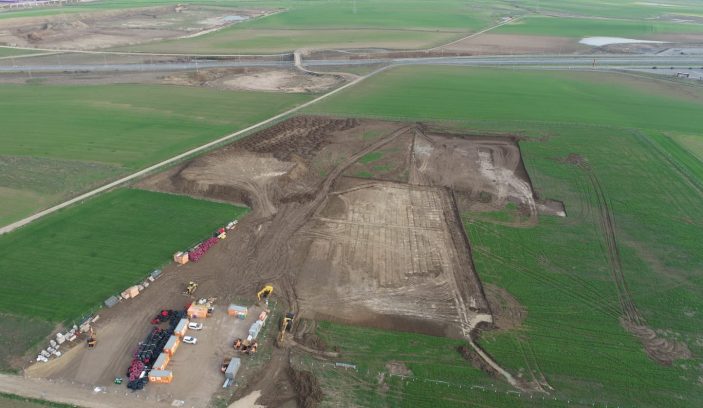

Según lo indicado anteriormente, la subestación estará compuesta por dos parques, uno de 400 kV y otro de 200 kV, y entre ambos parques se construirá una explanada en la que se ubicarán los autotransformadores y la reactancia, ocupando las tres explanadas una superficie total de unos 34240 m2.
El trabajo a realizar, que engloba la fase de movimiento de tierras y obra civil, consiste básicamente en el desarrollo de las siguientes tareas:

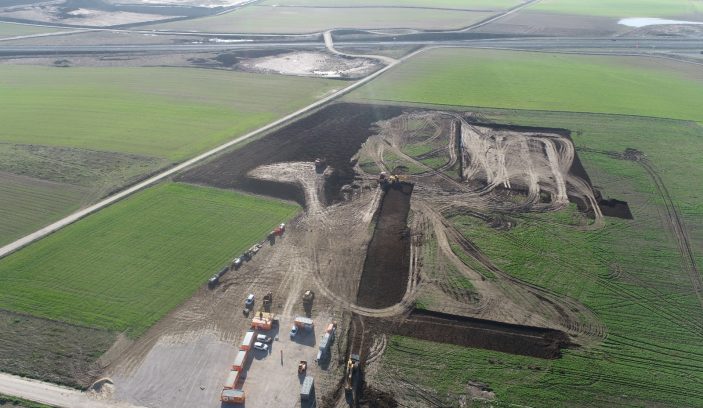

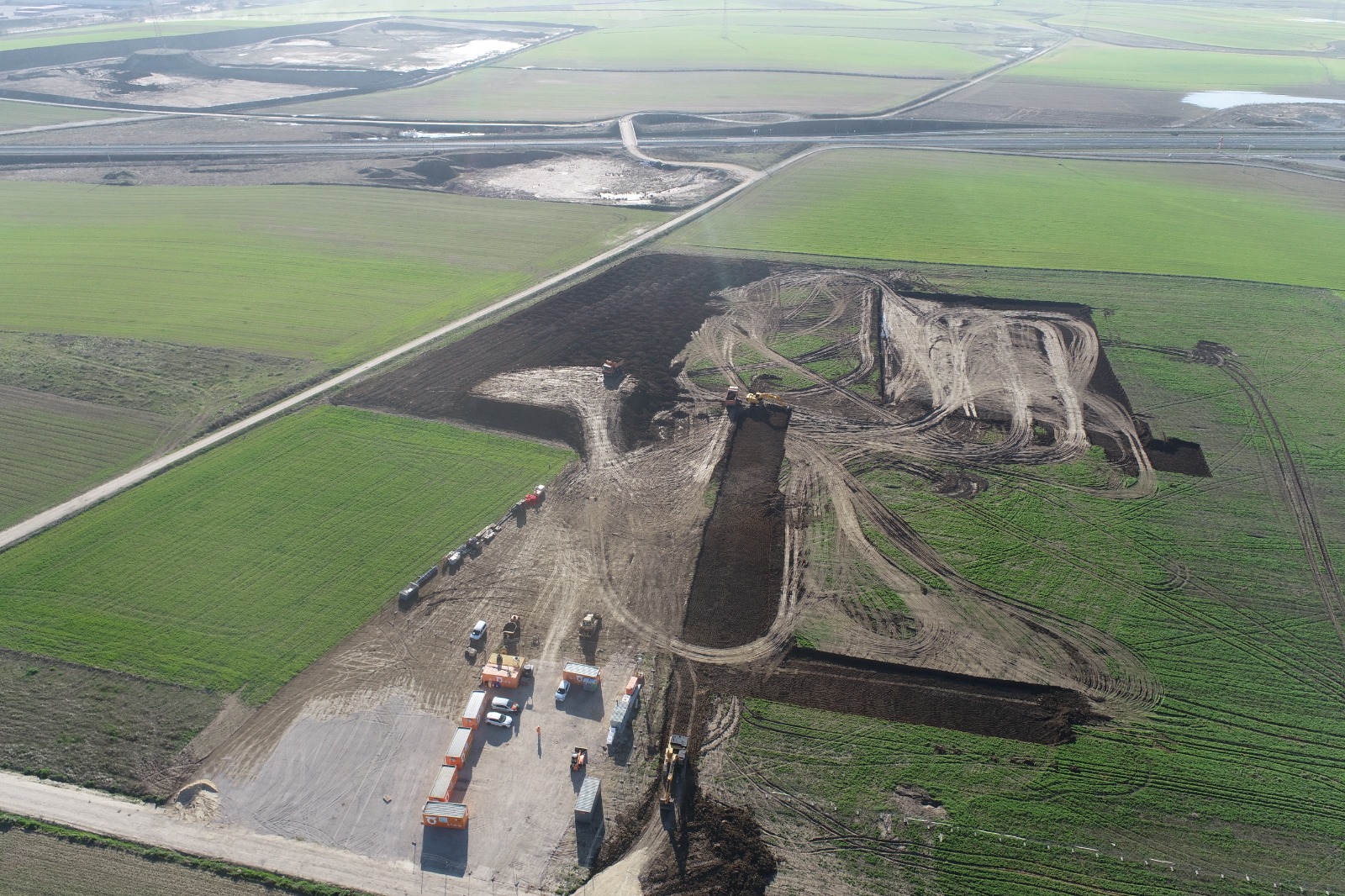

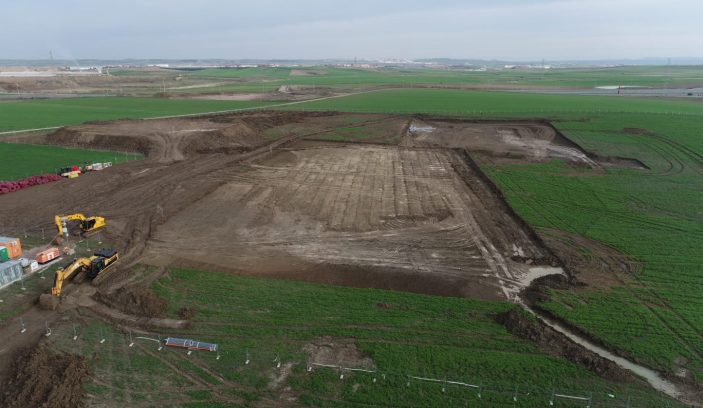

Fase de movimiento de tierras:

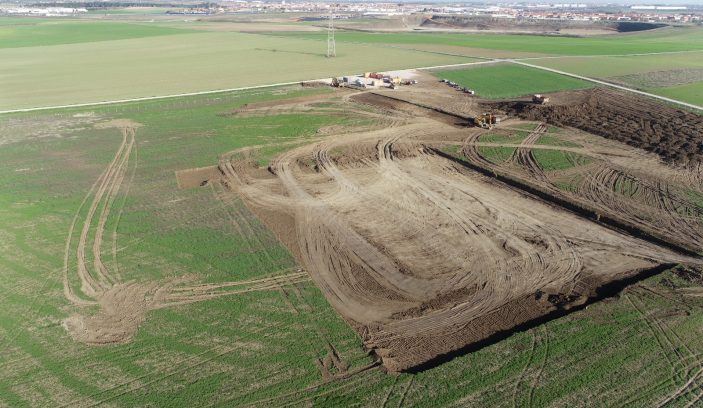

- Implantación.

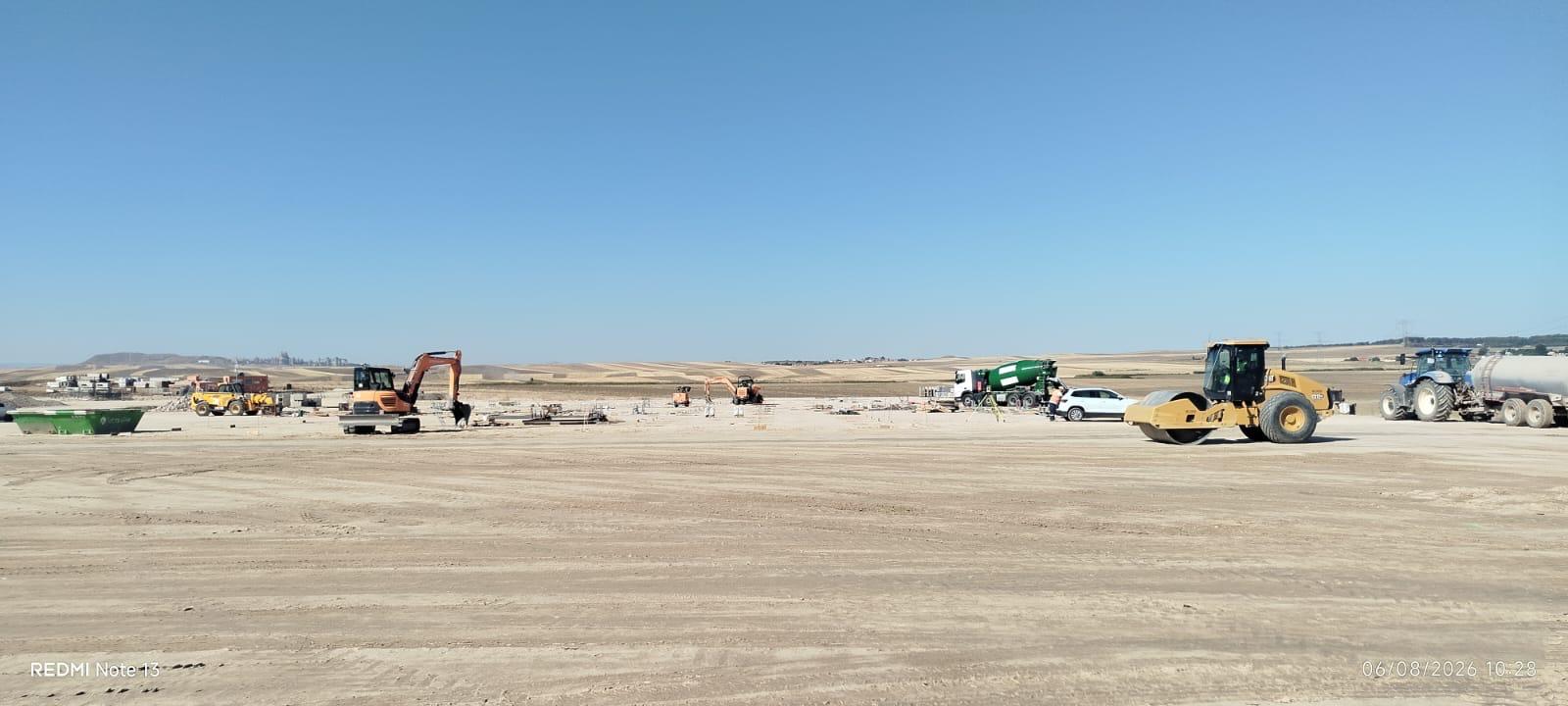

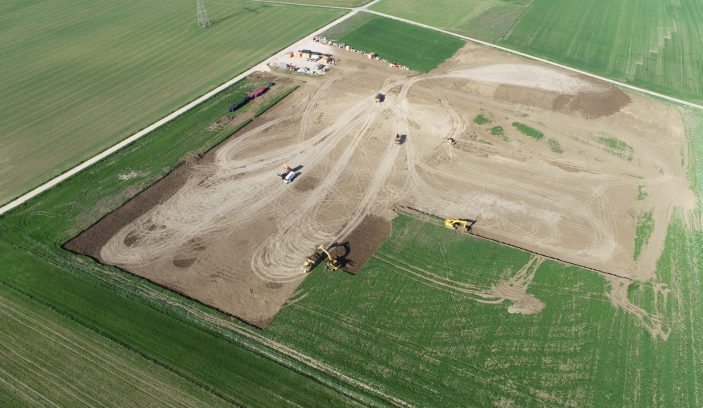

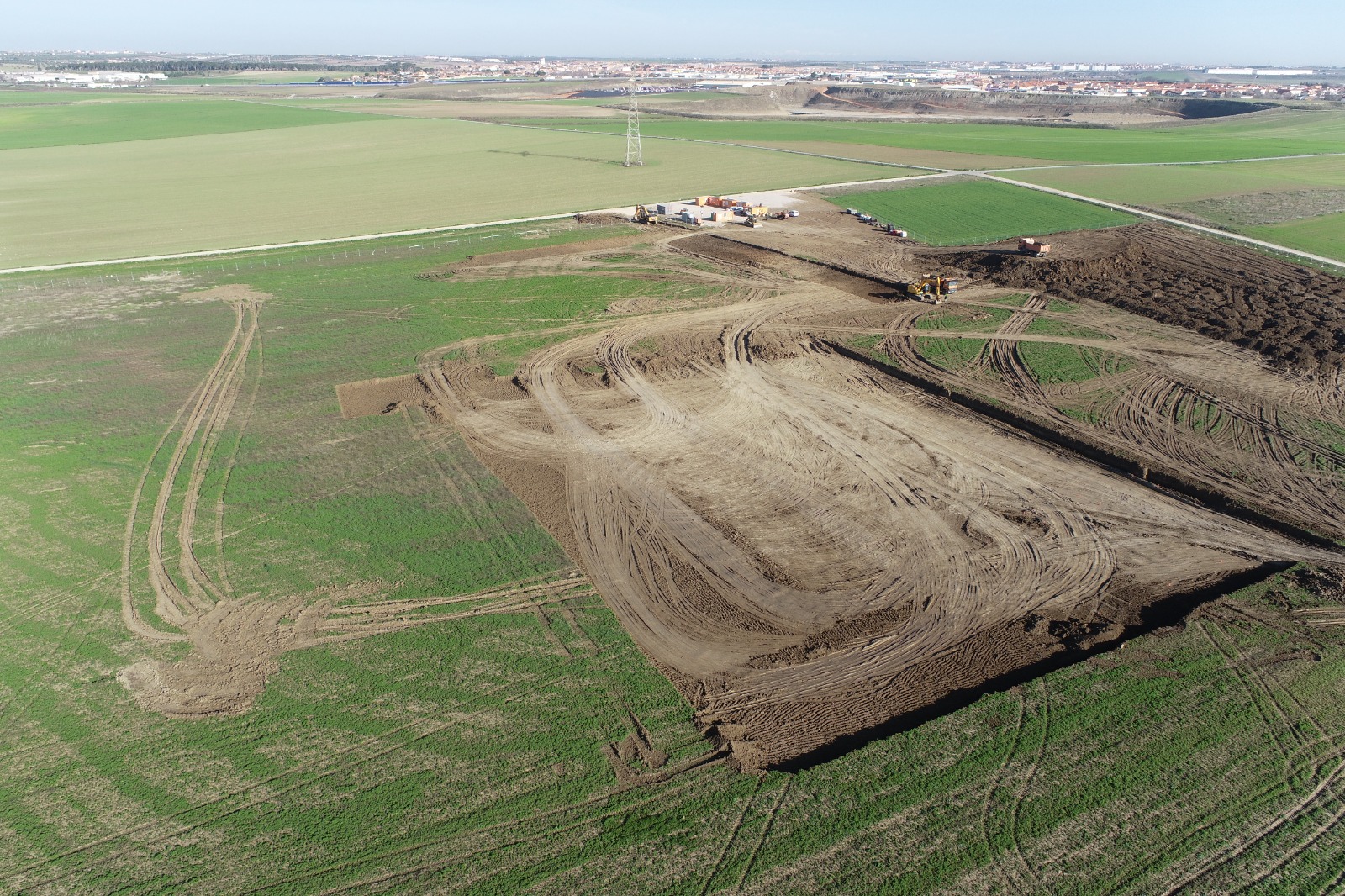

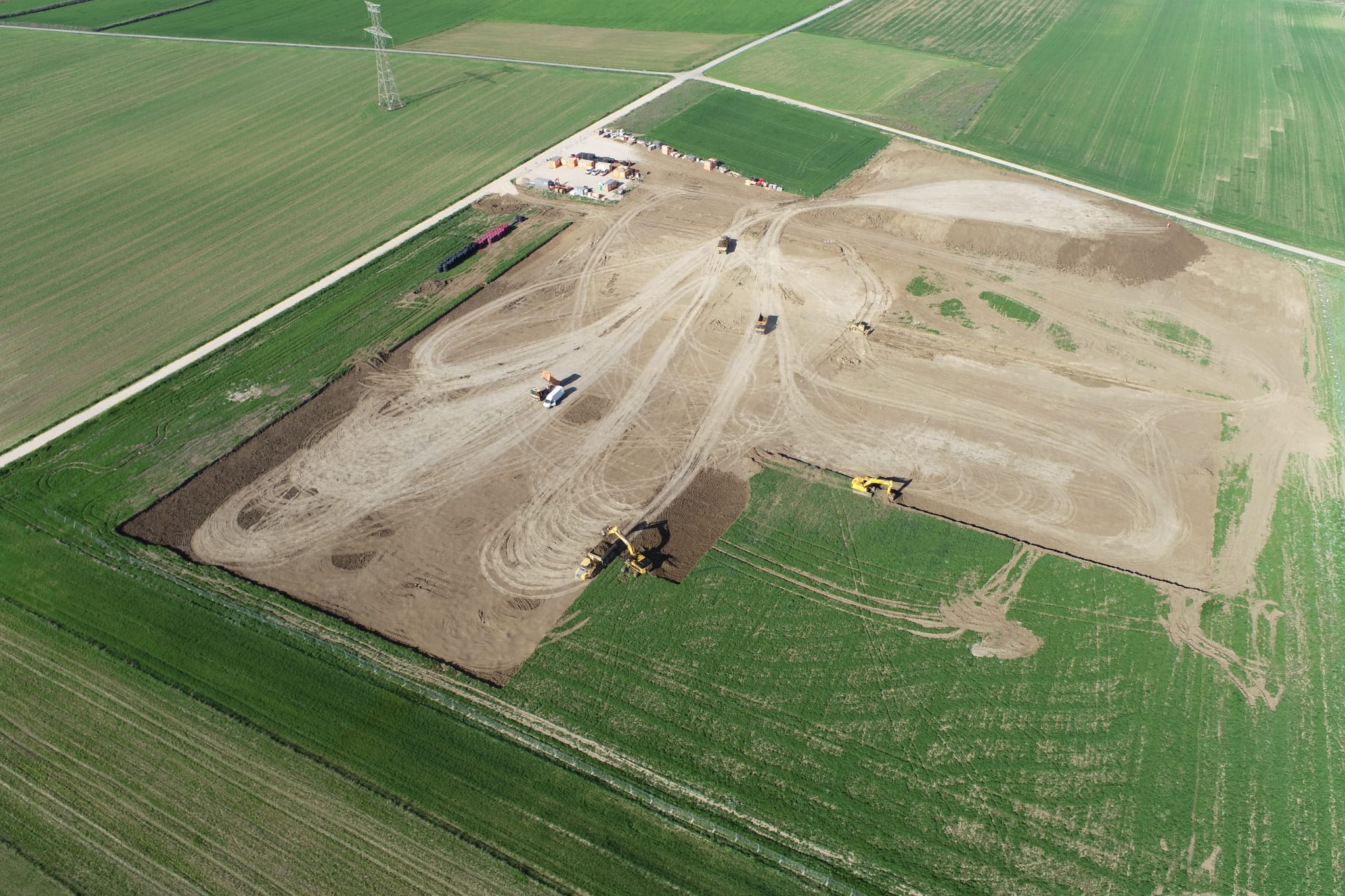

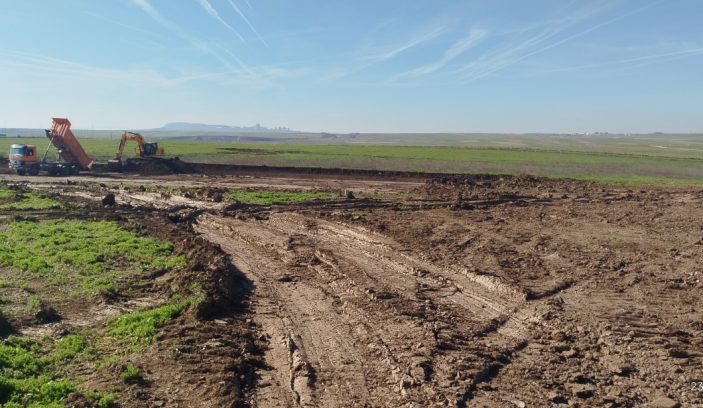

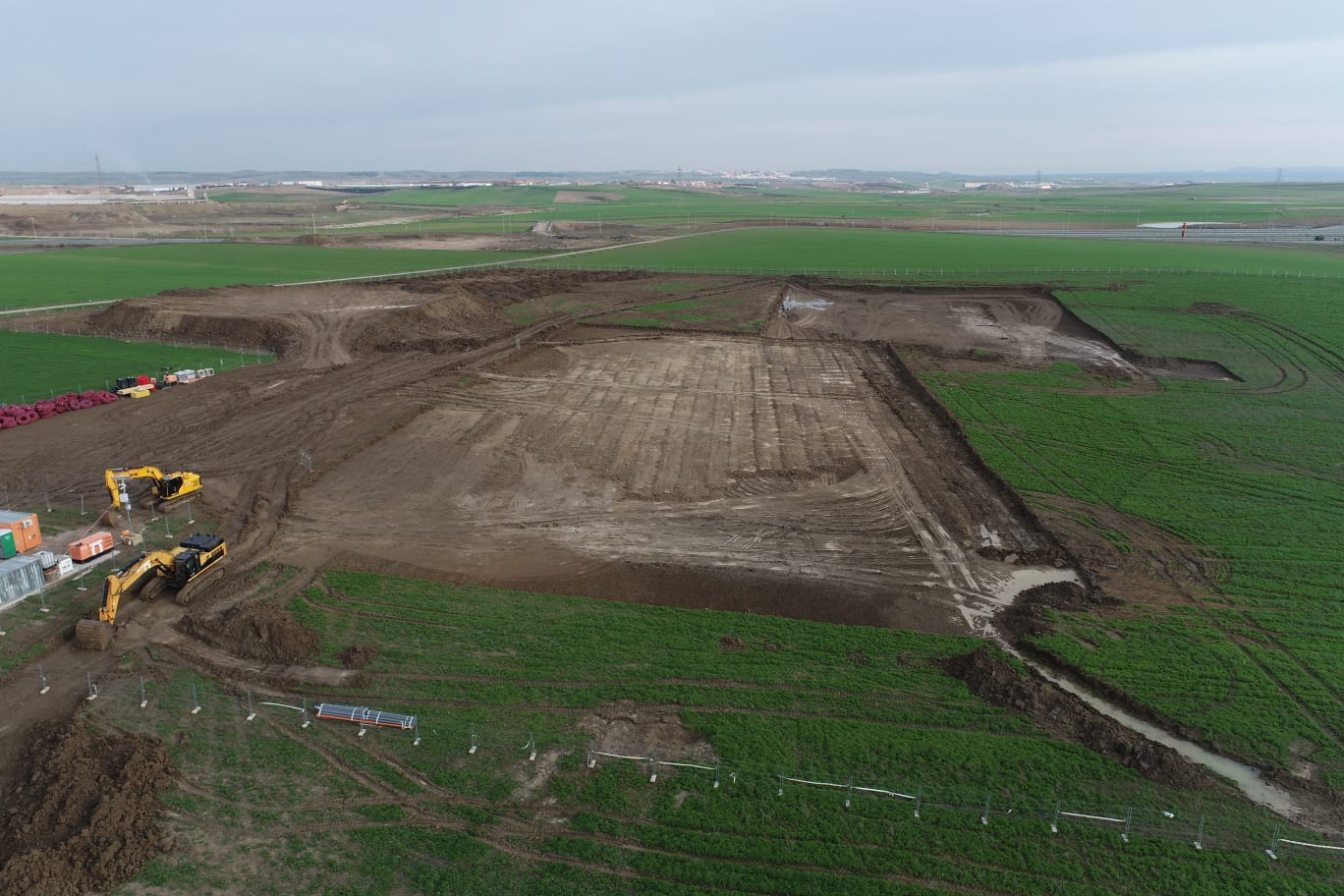

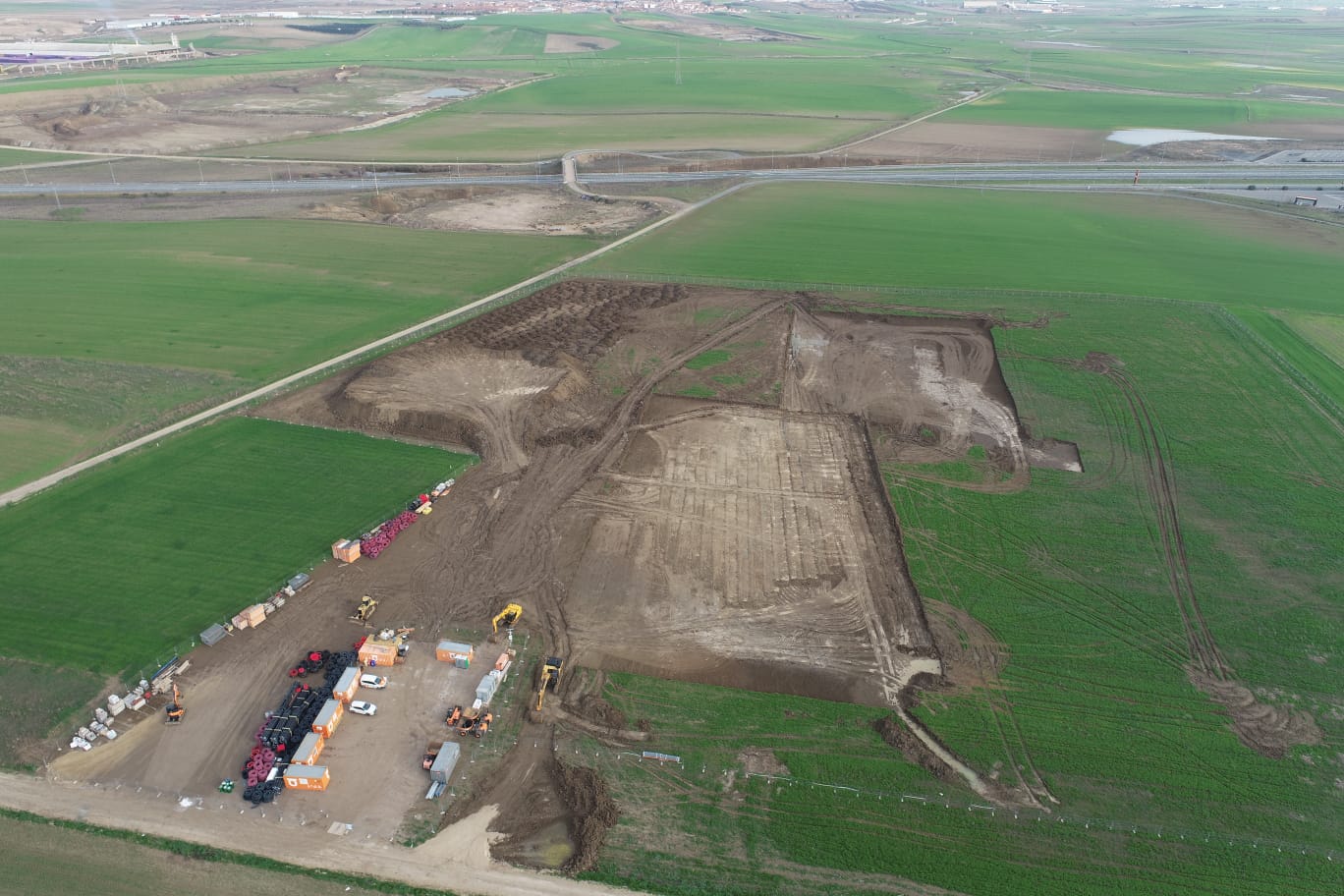

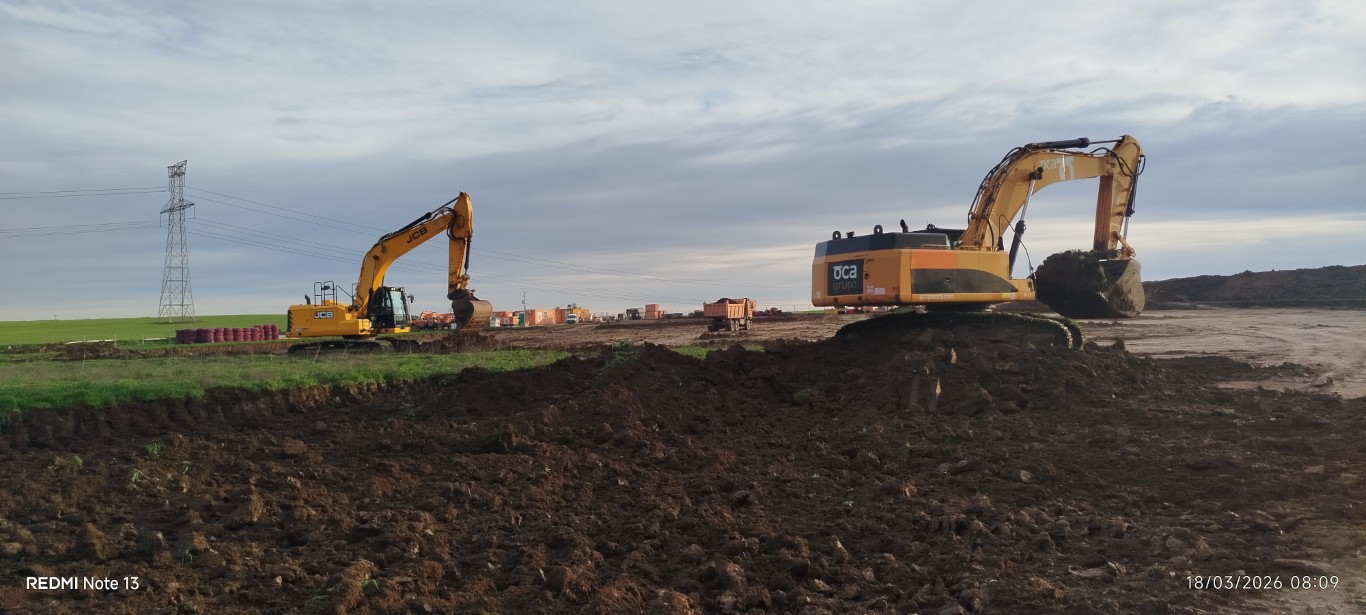

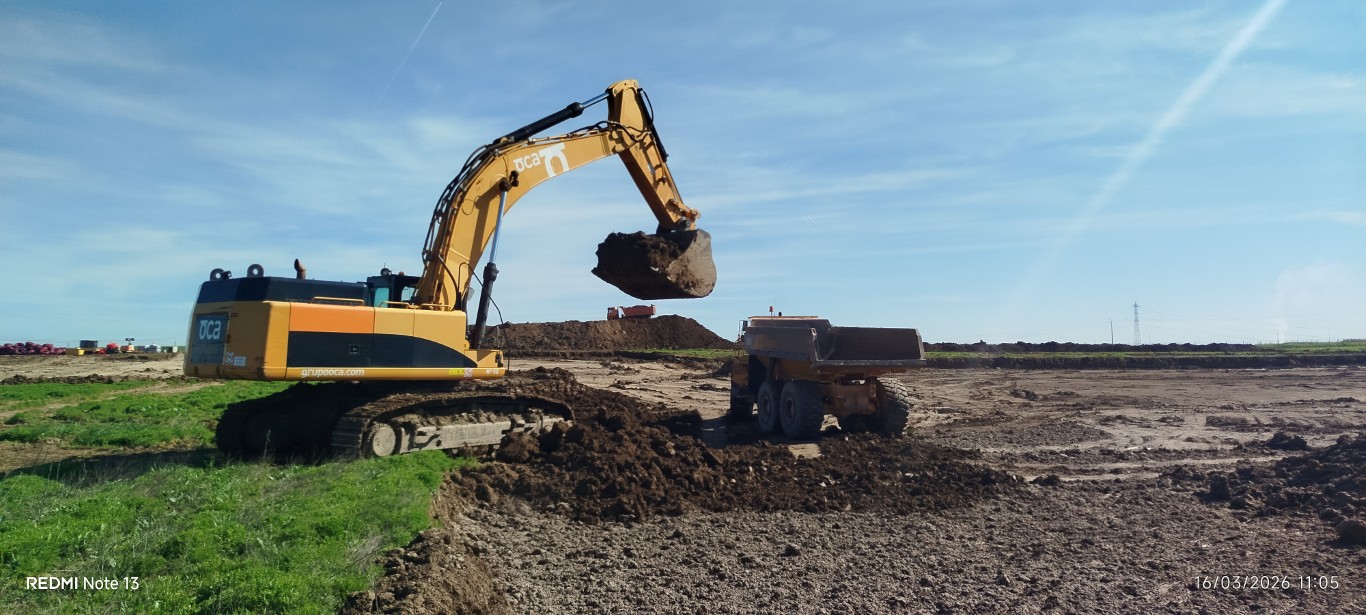

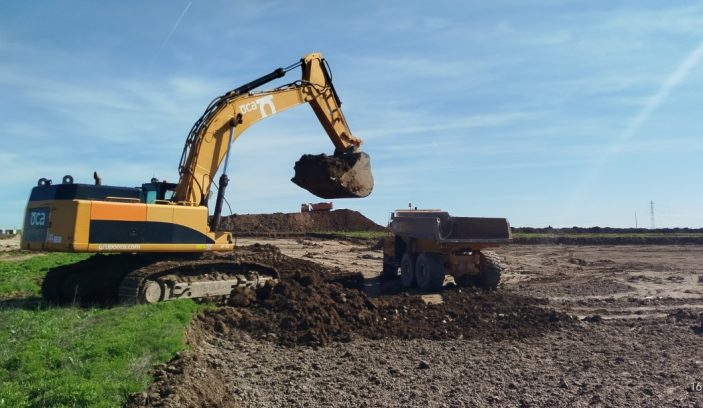

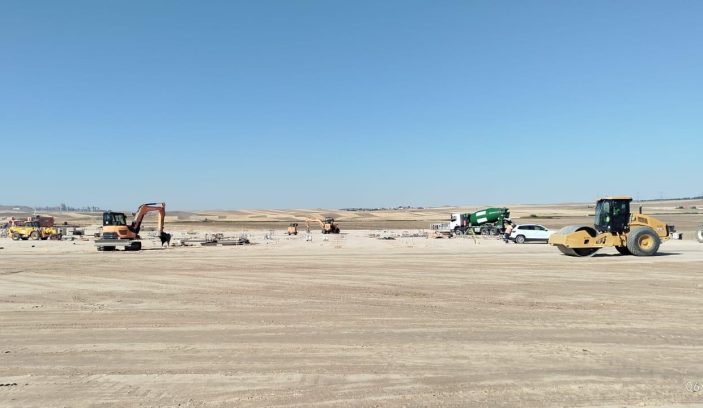

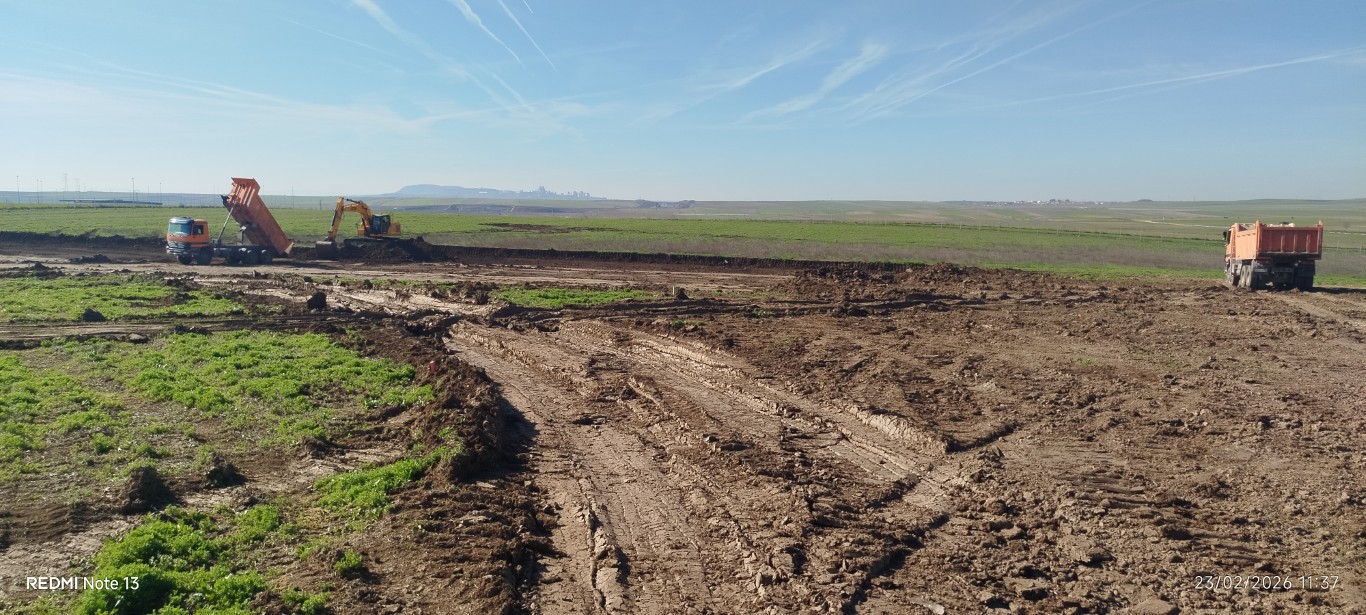

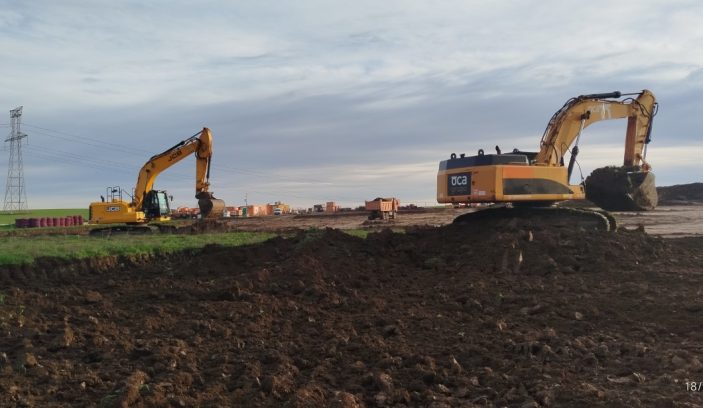

- Desmonte y terraplén.
- Colocación de red de tierras inferiores.
- Ejecución de vial de acceso.
- Realización de cerramiento y puertas de acceso.
- Colocación de valla de protección de taludes y mojones parcelarios.
- Ejecución de drenajes (drenaje exterior y drenaje interior).

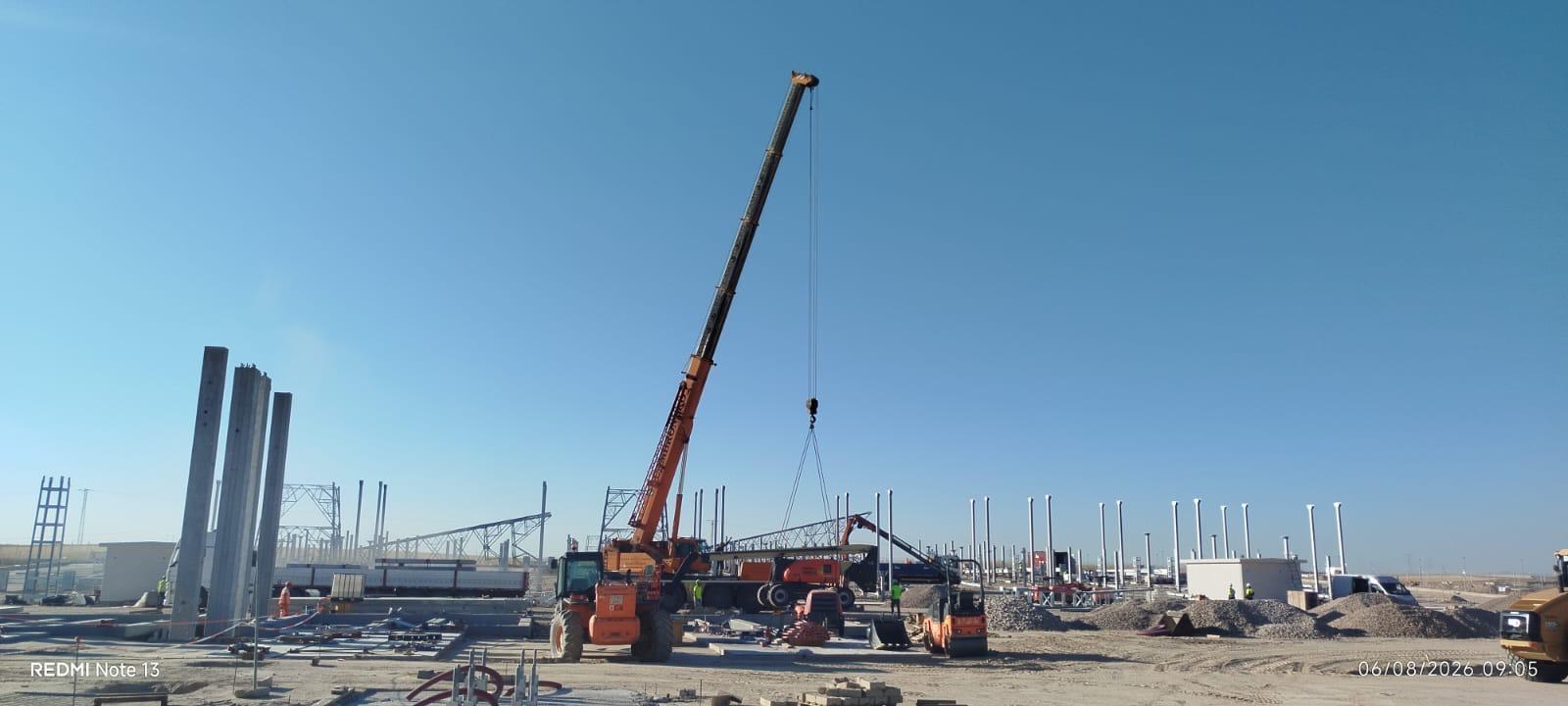

Fase de obra civil:

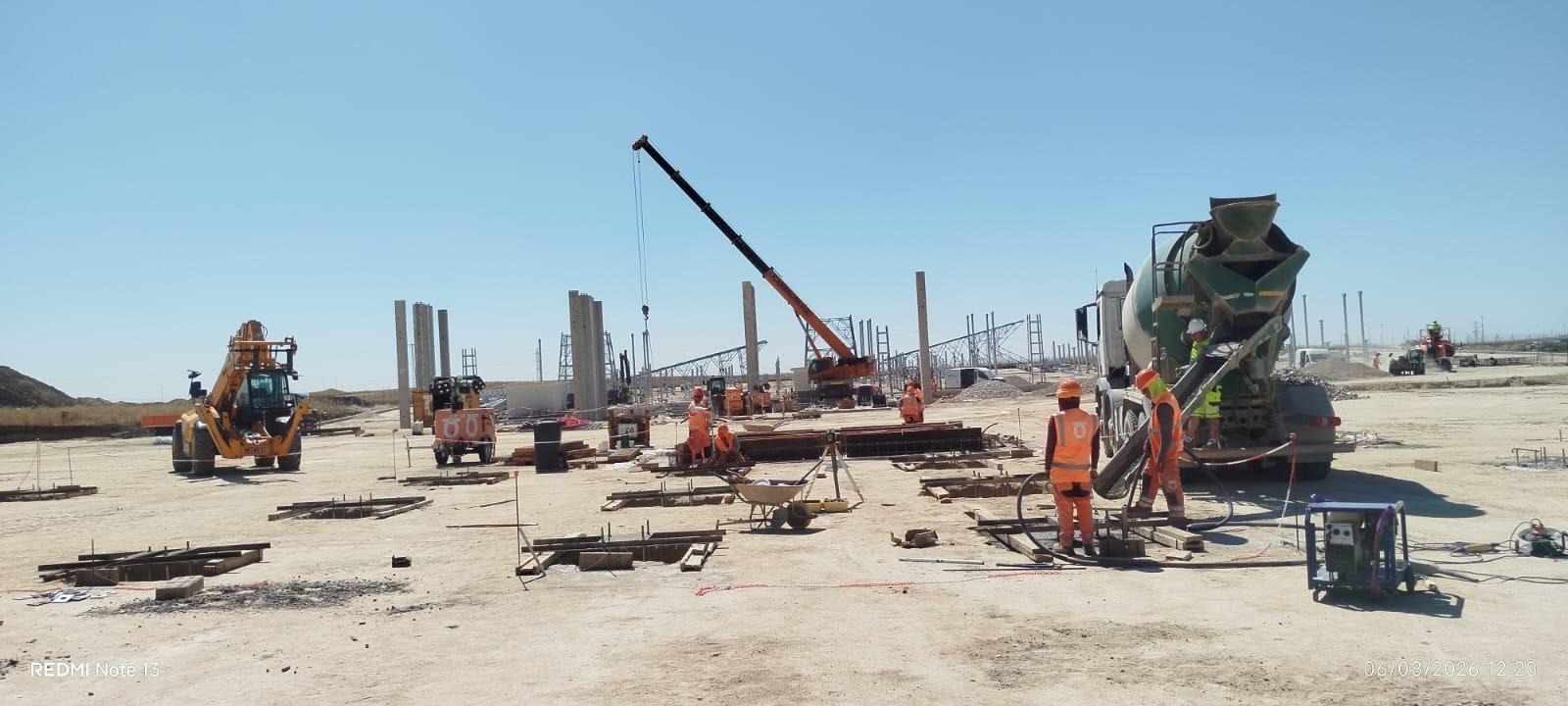

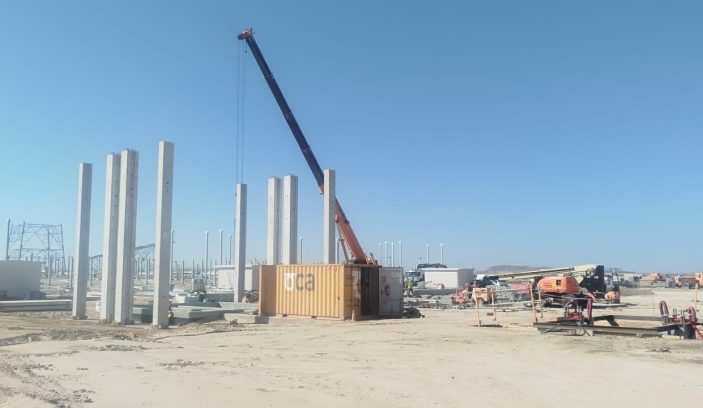

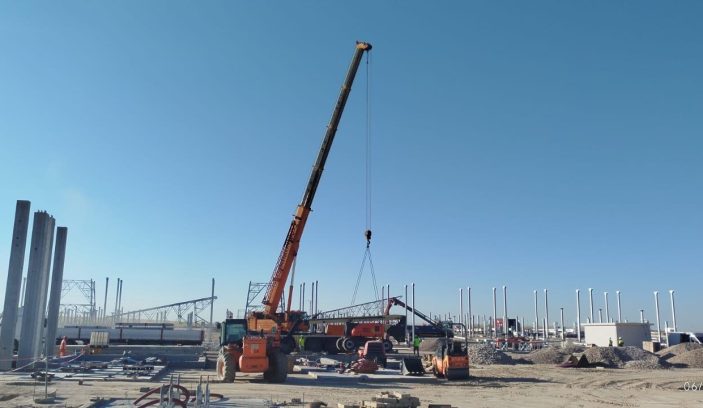

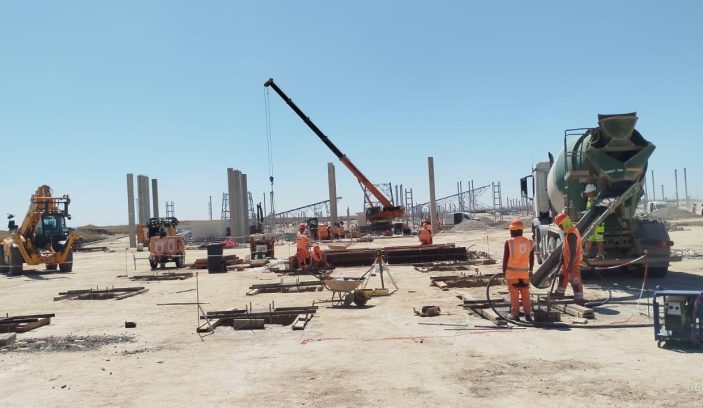

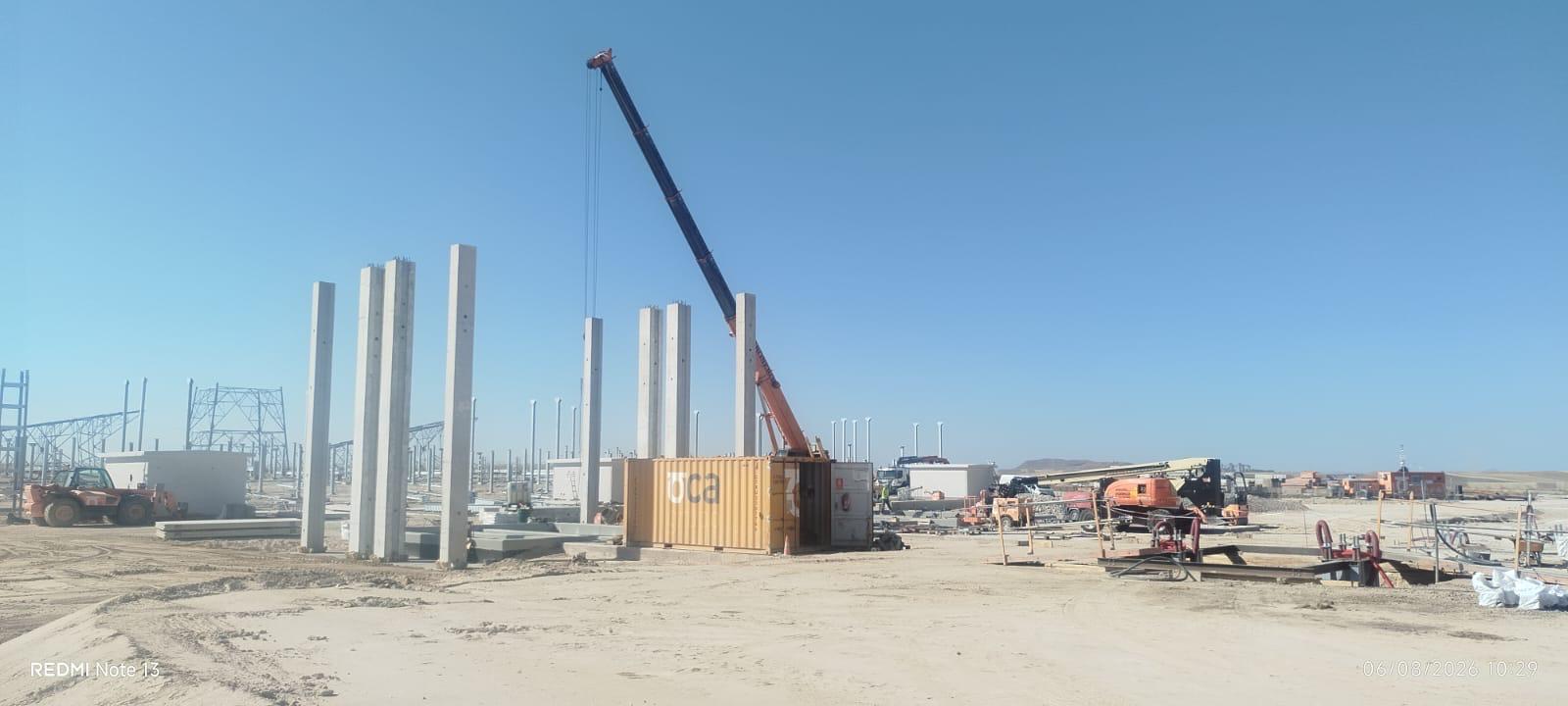

- Cimentaciones de pórticos y aparamenta.

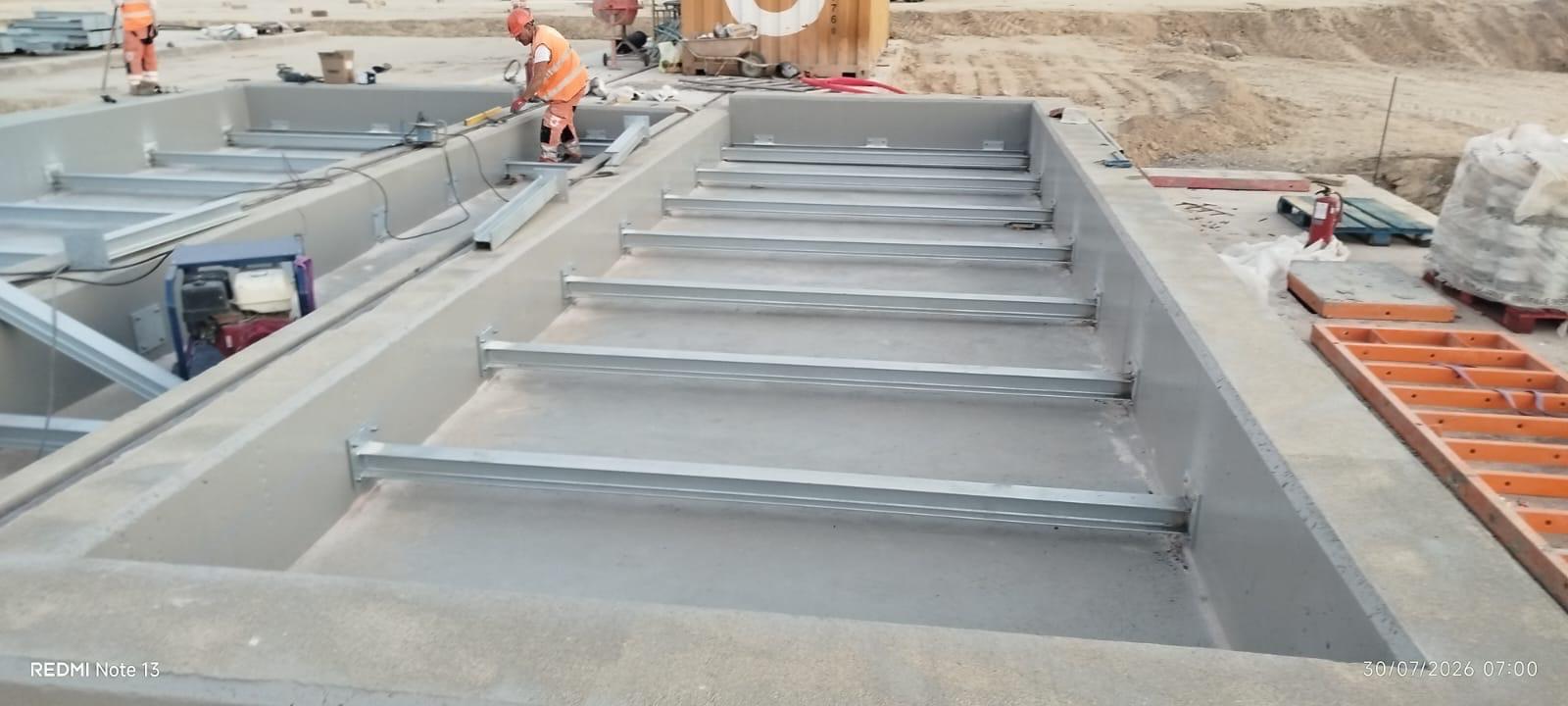

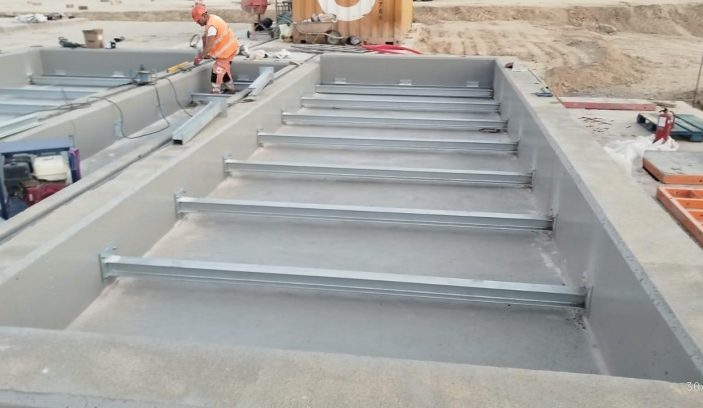

- Canales de cables.
- Accesos, viales y acabados.
- Red de tierras inferiores.
- Edificio de Control.

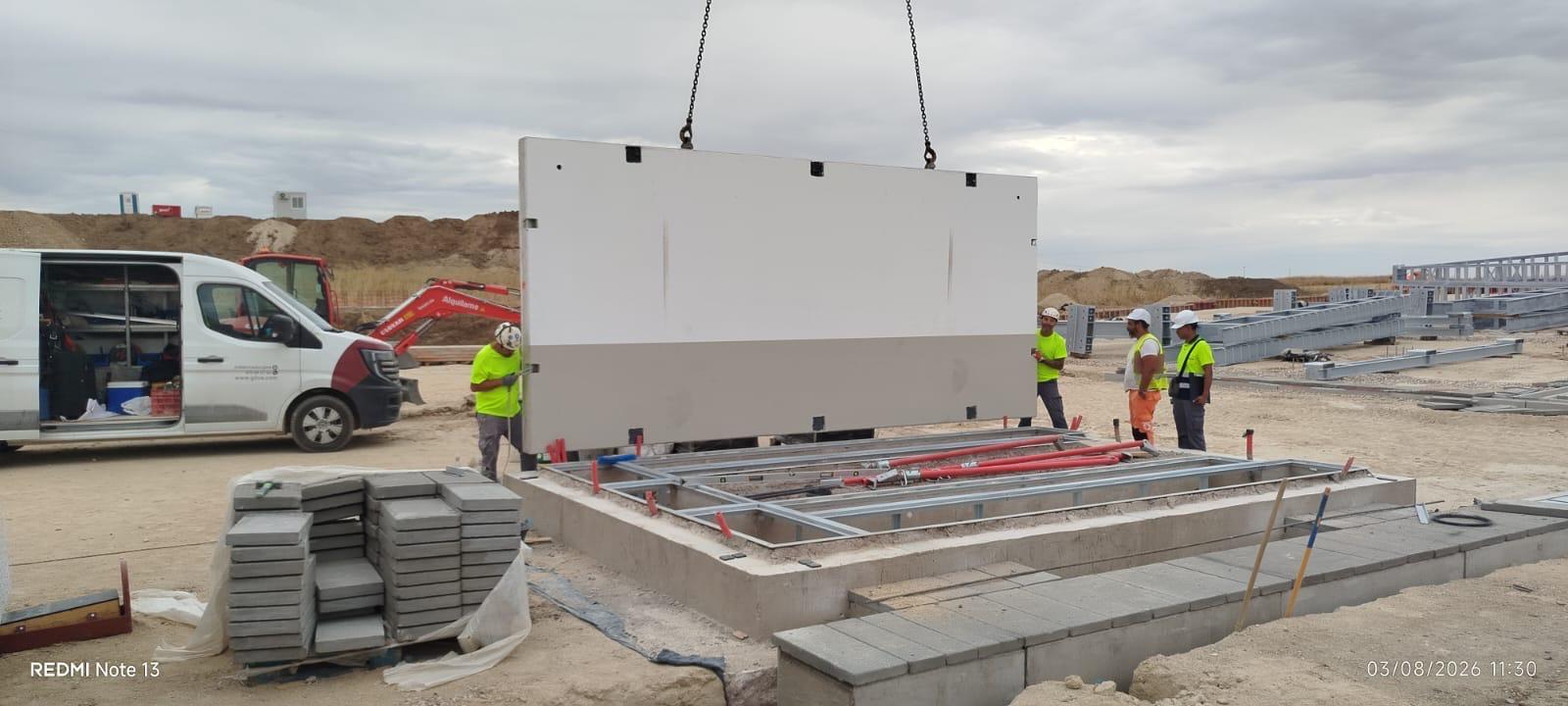

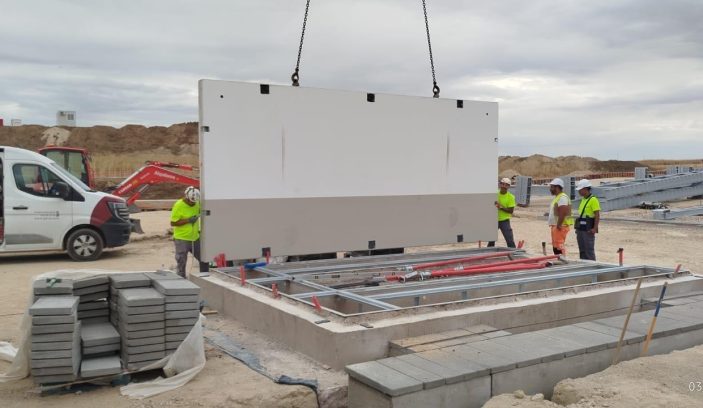

- Casetas de relés.
- Almacén de residuos.
- Depuración y vertido.
- Abastecimiento de agua.
- Bancada del grupo electrógeno.
- Zona de apoyo del centro de transformación.
- Acabado del parque.
