Los trabajos a realizar por OCA consisten, en líneas generales, en la ejecución del movimiento de tierras y obra civil para la ampliación de potencia 132/45 kV 60 MVA y el blindaje de la Subestación Eléctrica Guadalajara, instalando celdas blindadas en el interior de dos edificios de nueva construcción dentro de la Subestación, uno para las celdas de 132 kV y otro para las de 45 kV. Además, se construirá una nueva bancada de transformador, así como las canalizaciones para cables de potencia y de control. Se procederá al desmantelamiento del parque actual de 45 y de 132 kV, incluyendo aparamenta, embarrados, estructuras metálicas, etc.
El detalle de tareas a realizar para la ejecución del proyecto es el siguiente:

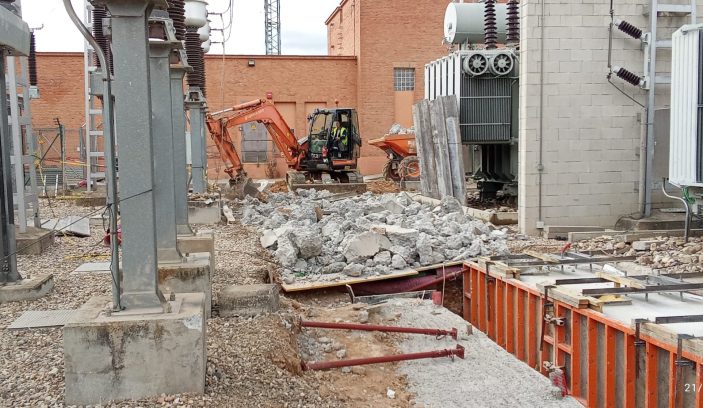

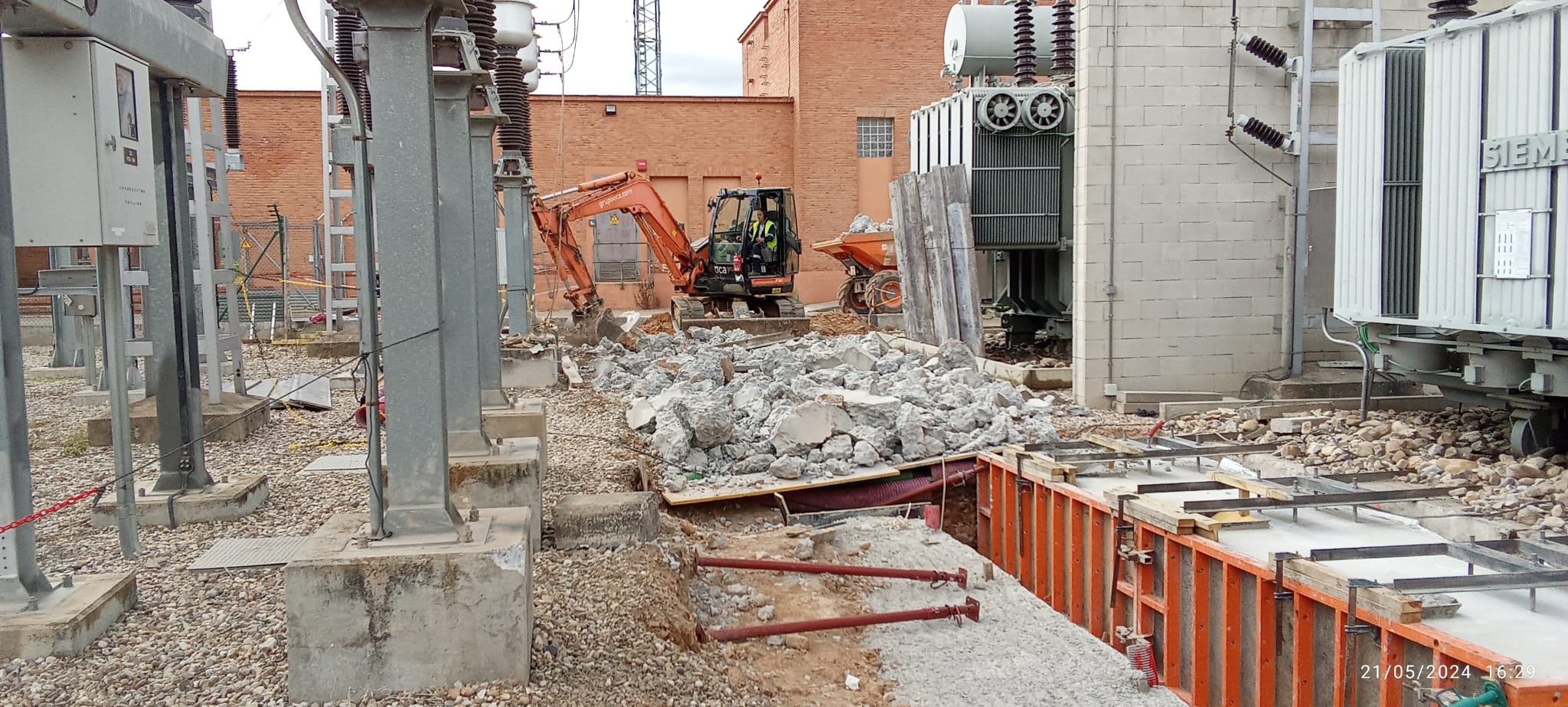

- Demolición de cimentaciones y canalizaciones eléctricas existentes en los parques de 132 y 45 kV.
- Demolición parcial de vial existente para la ejecución de nuevas canalizaciones
- eléctricas.

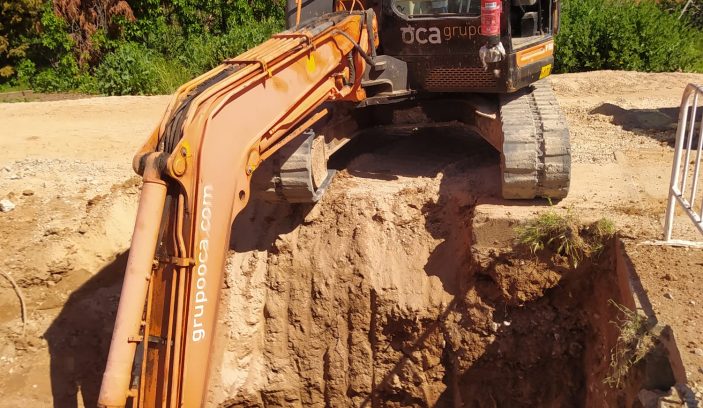

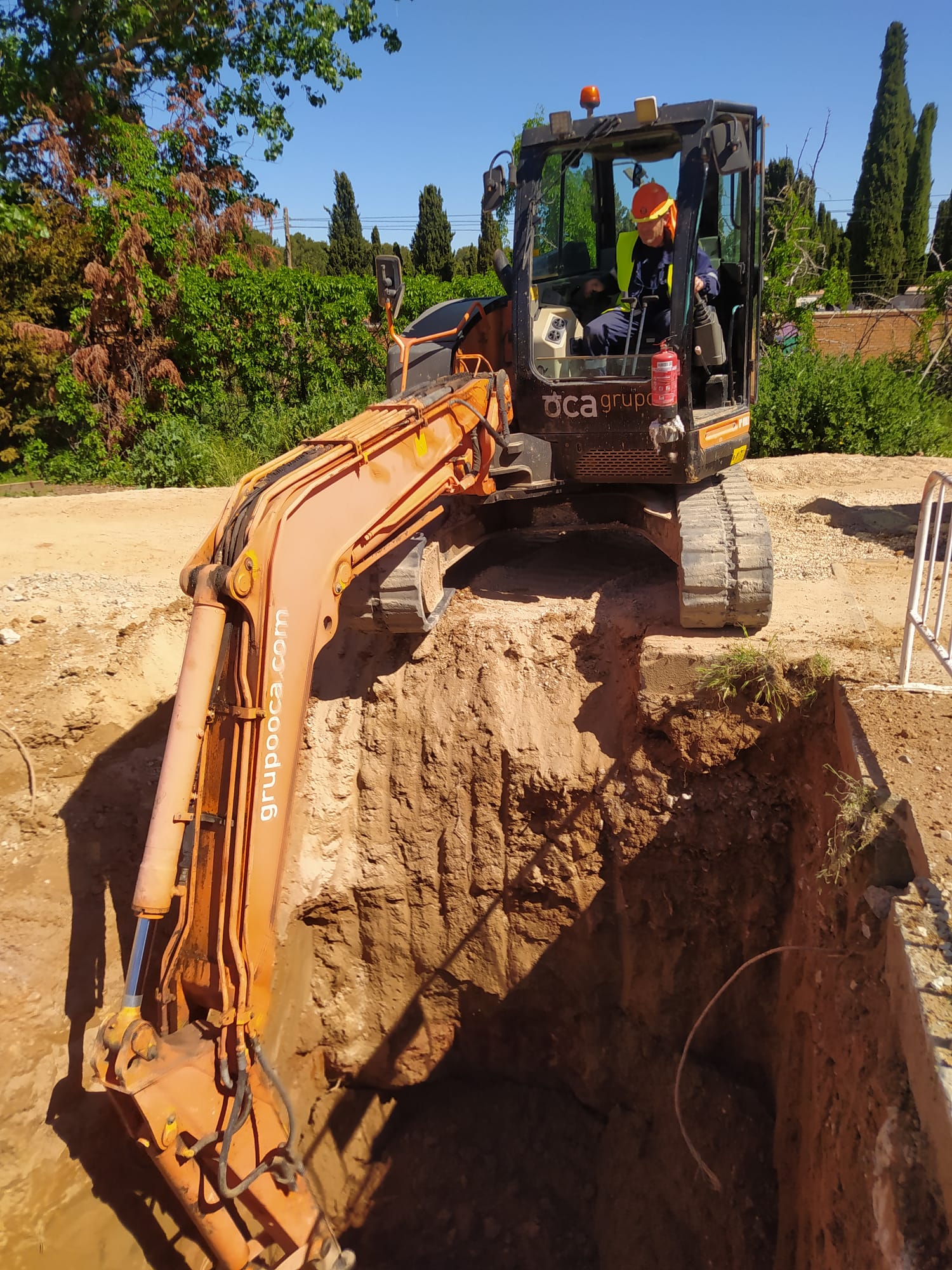

- Excavaciones y acondicionamiento del terreno para la construcción de las

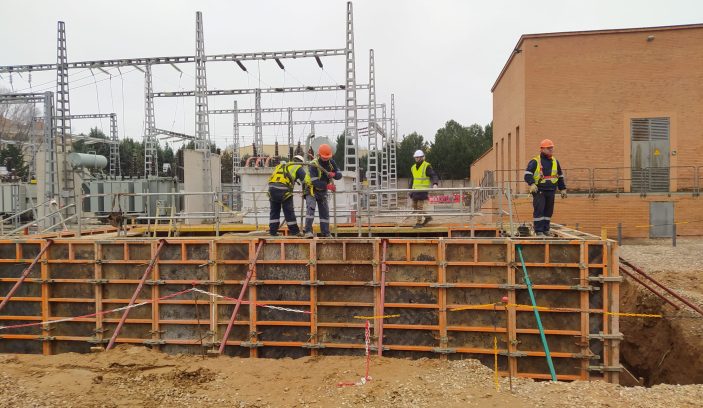

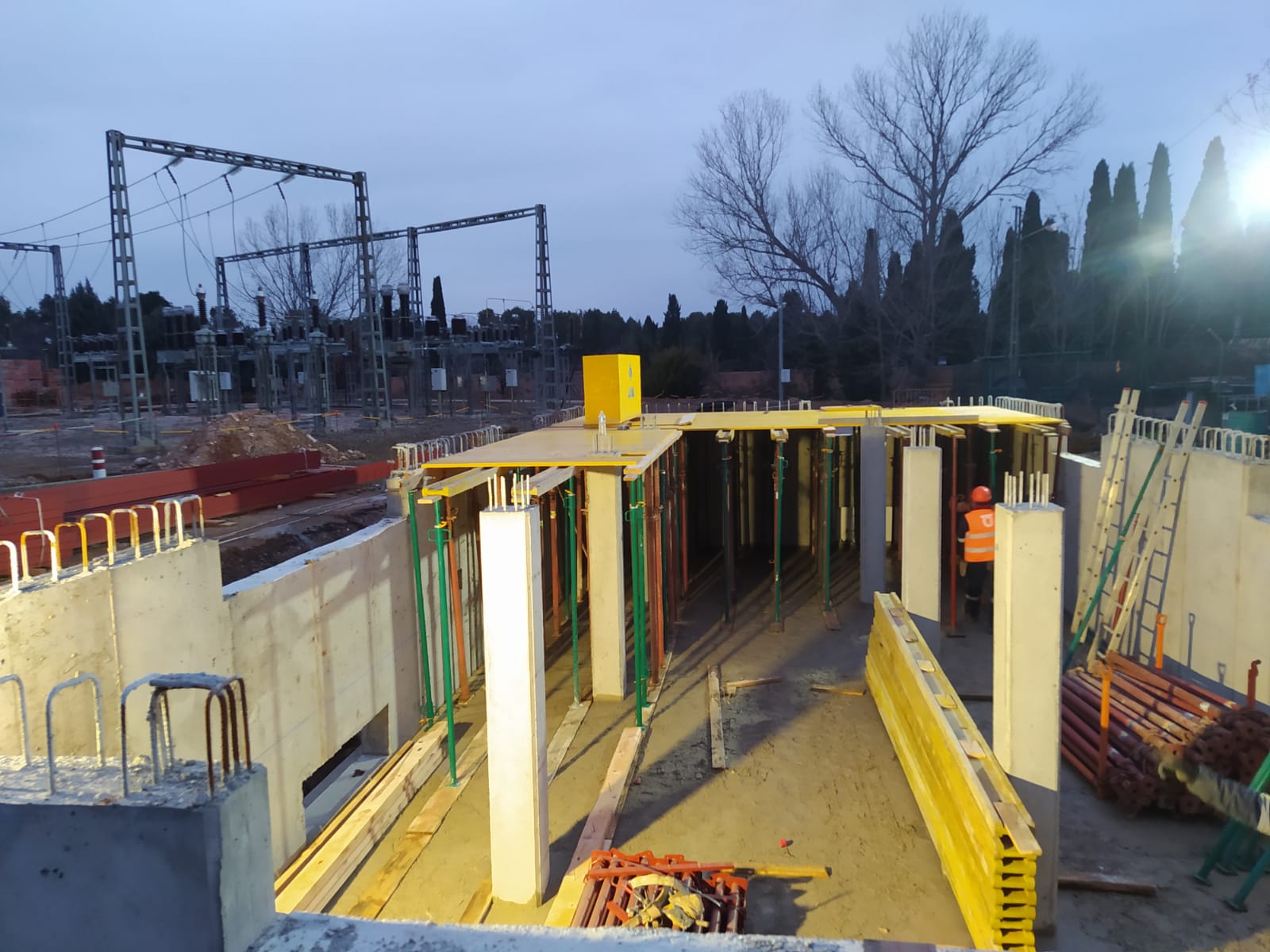

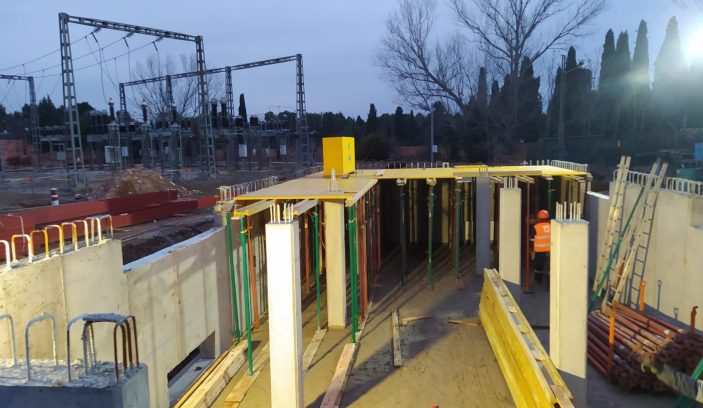

cimentaciones de los nuevos edificios de 132 kV y 45 kV, la bancada de transformador y las aparamentas nuevas y provisionales.
- Ejecución de zanjas y tendido de electrodo de cable de cobre enterrado para la red de tierras.

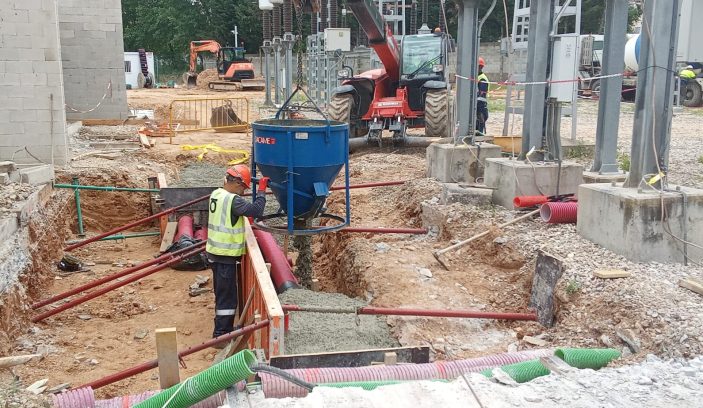

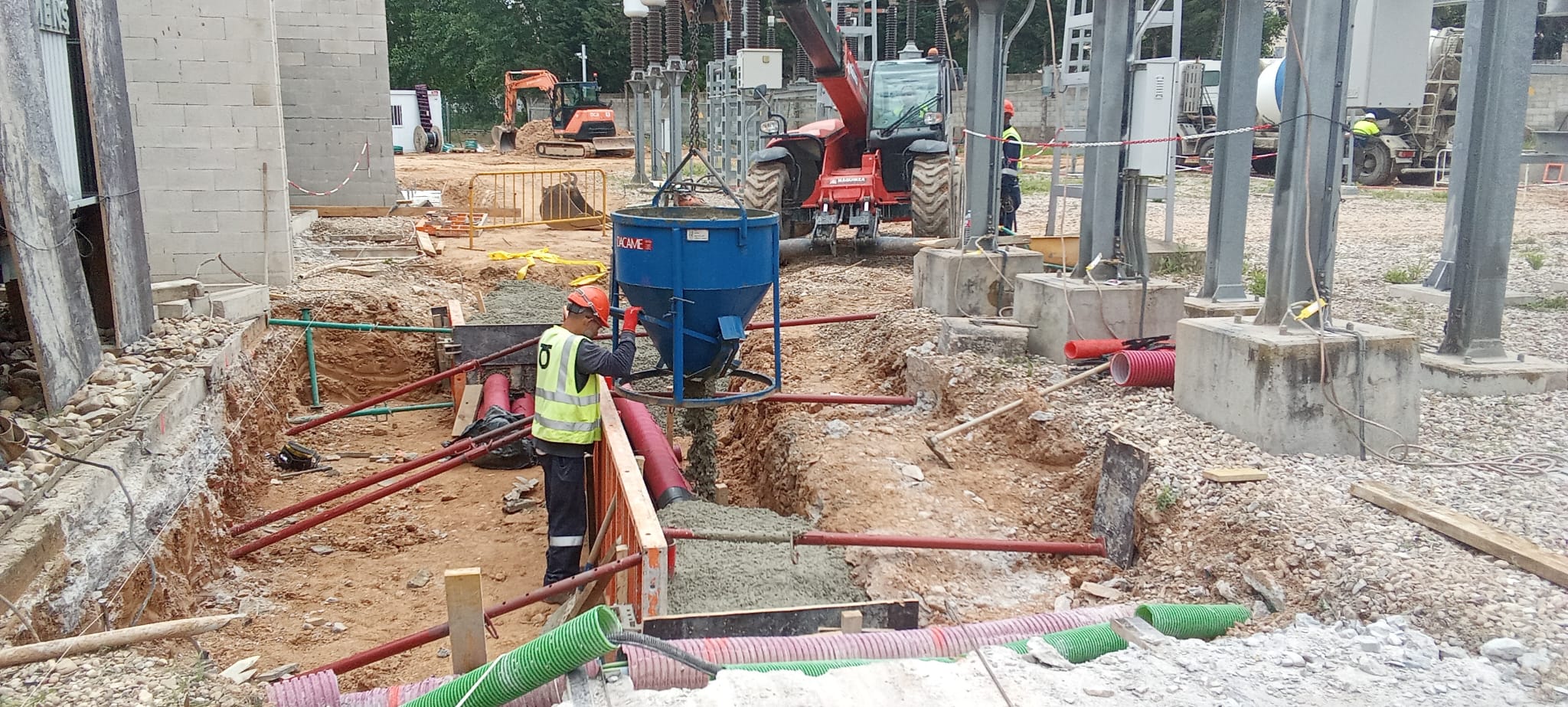

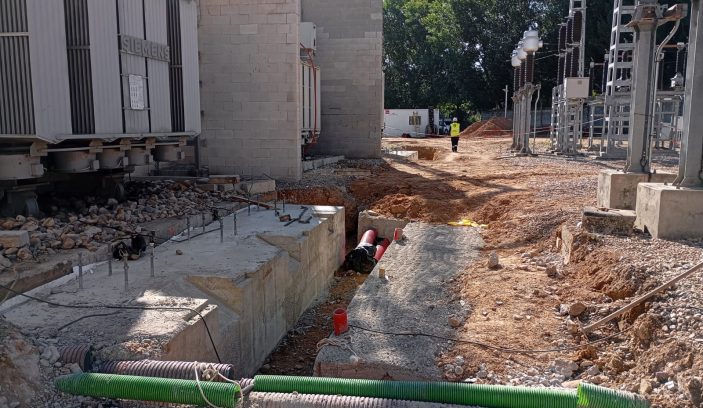

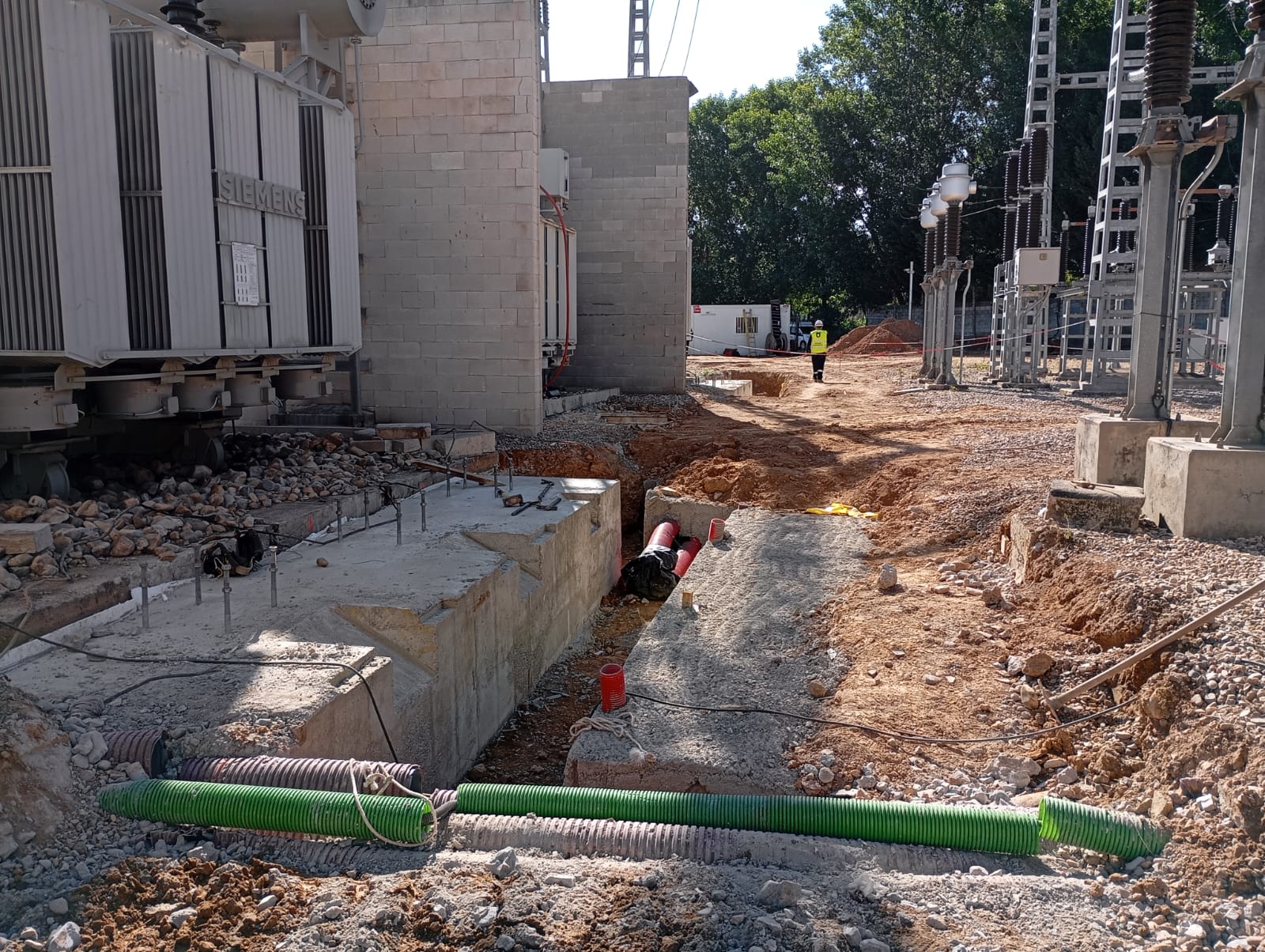

- Excavaciones de zanjas para canalizaciones de líneas eléctricas, canalizaciones para cableado de baja tensión, canalizaciones de drenaje, arquetas eléctricas y arquetas de paso para drenajes.
- Excavación para la construcción de pozos filtrantes.

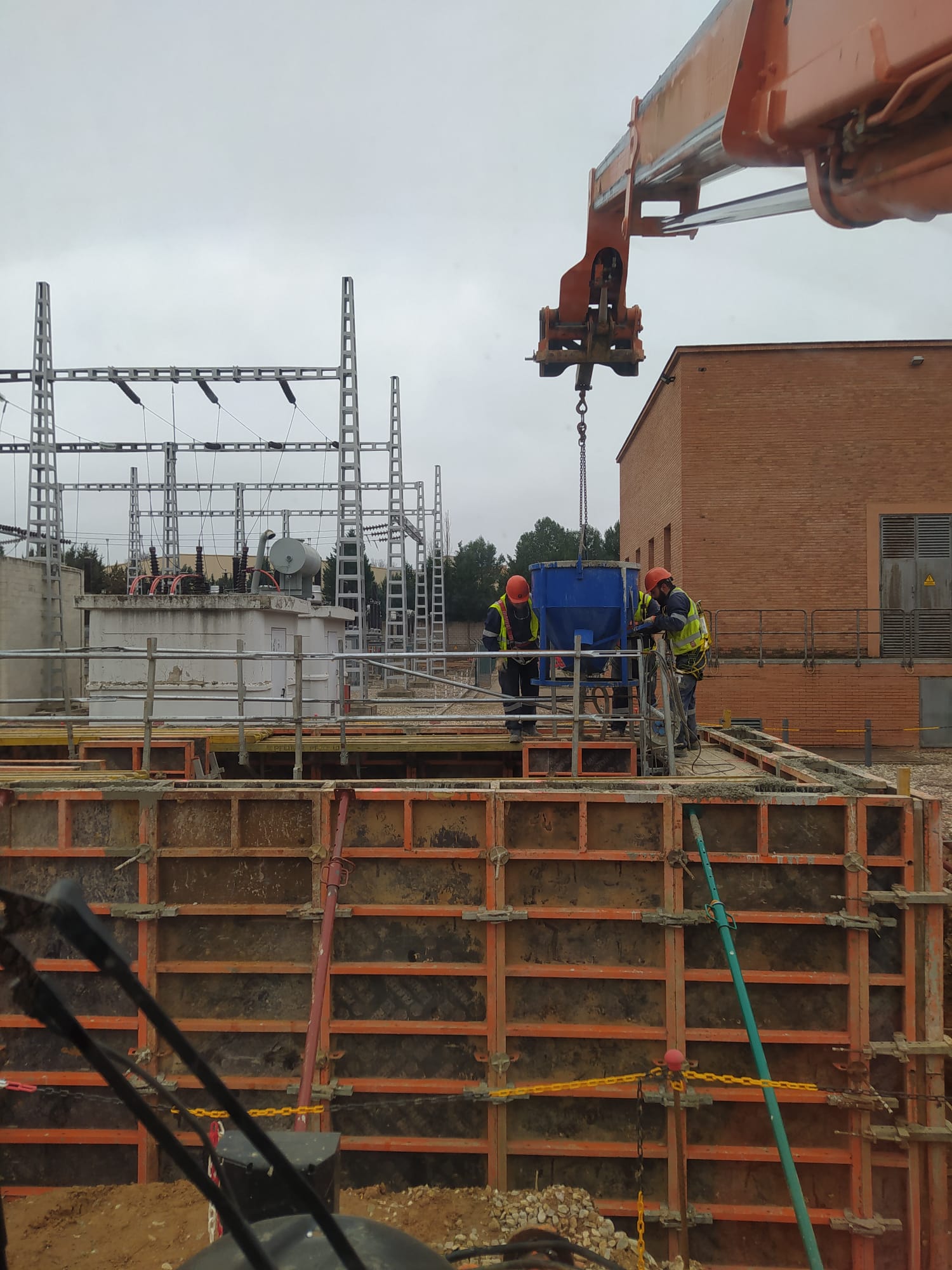

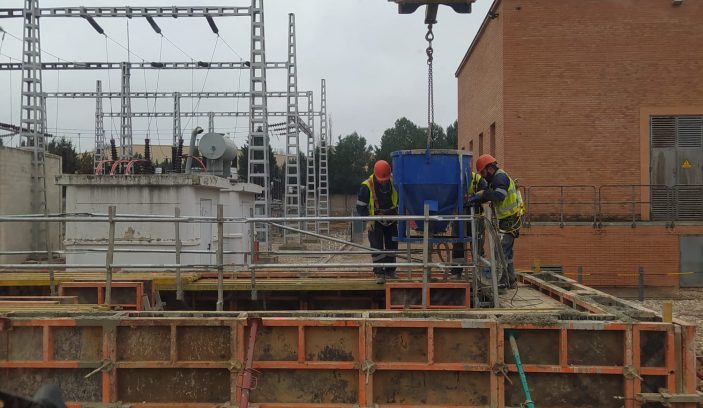

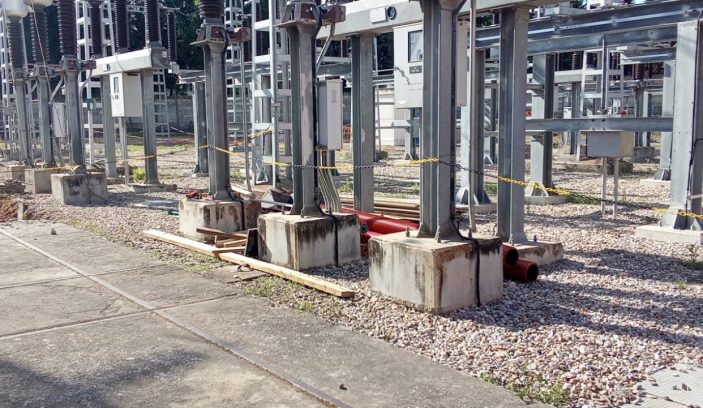

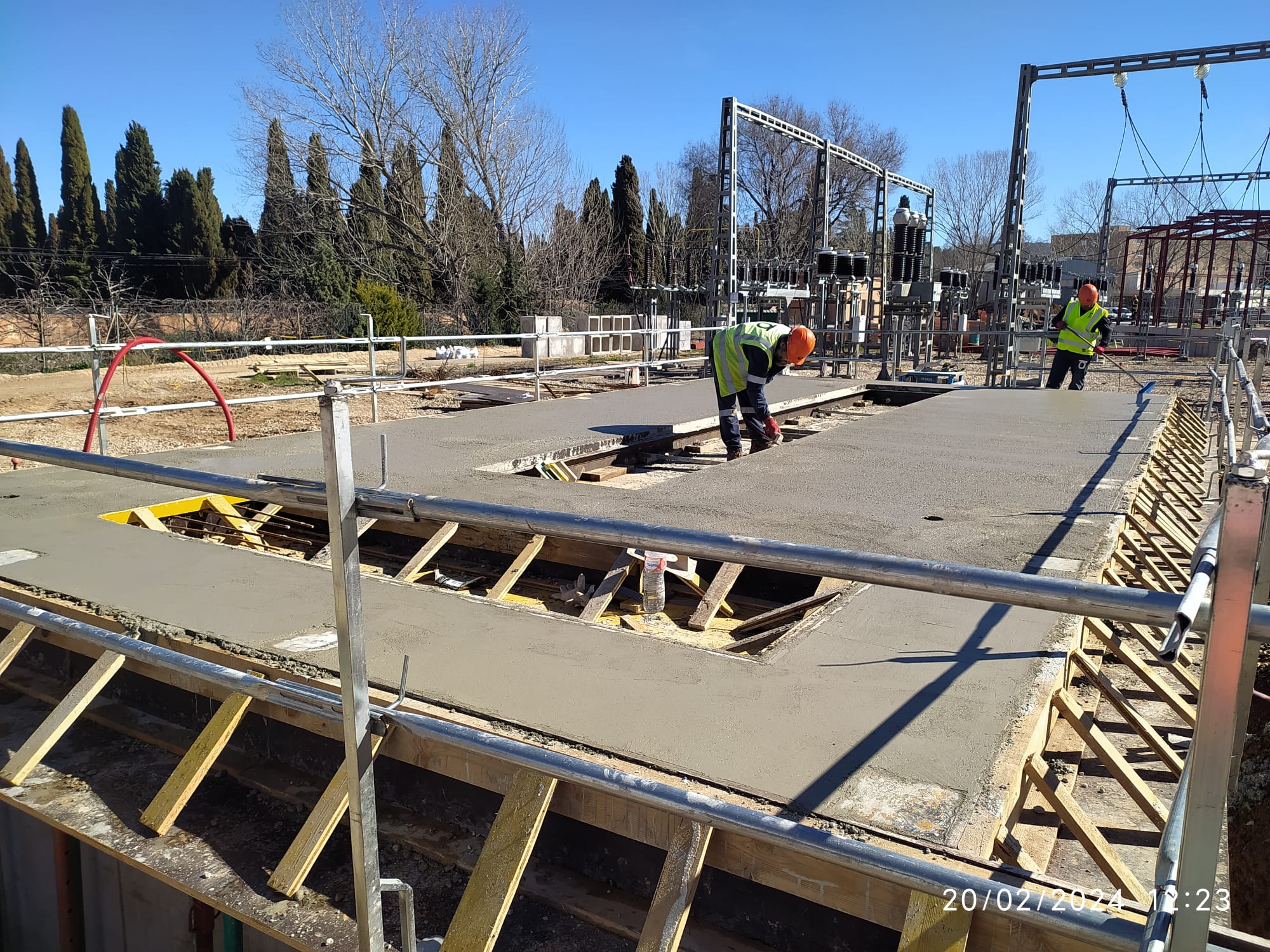

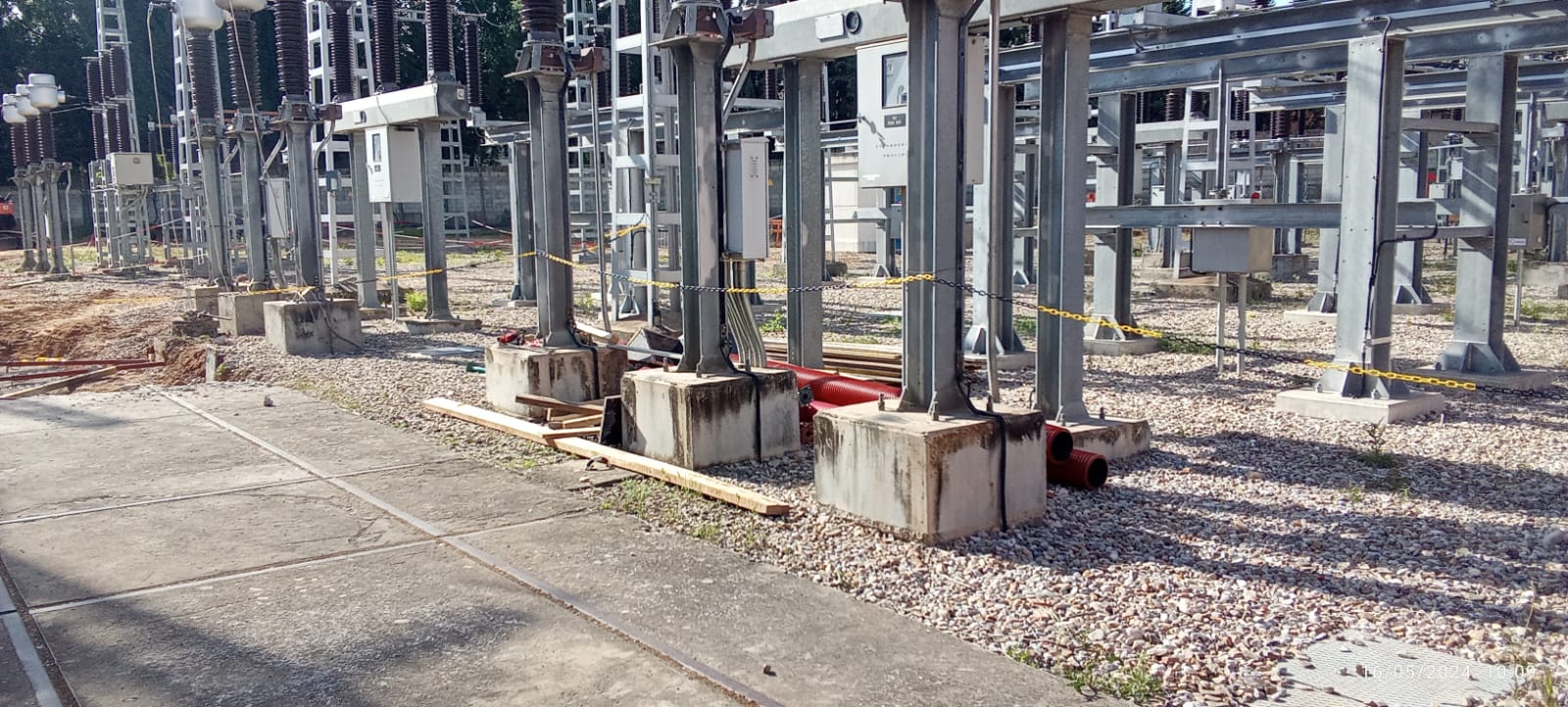

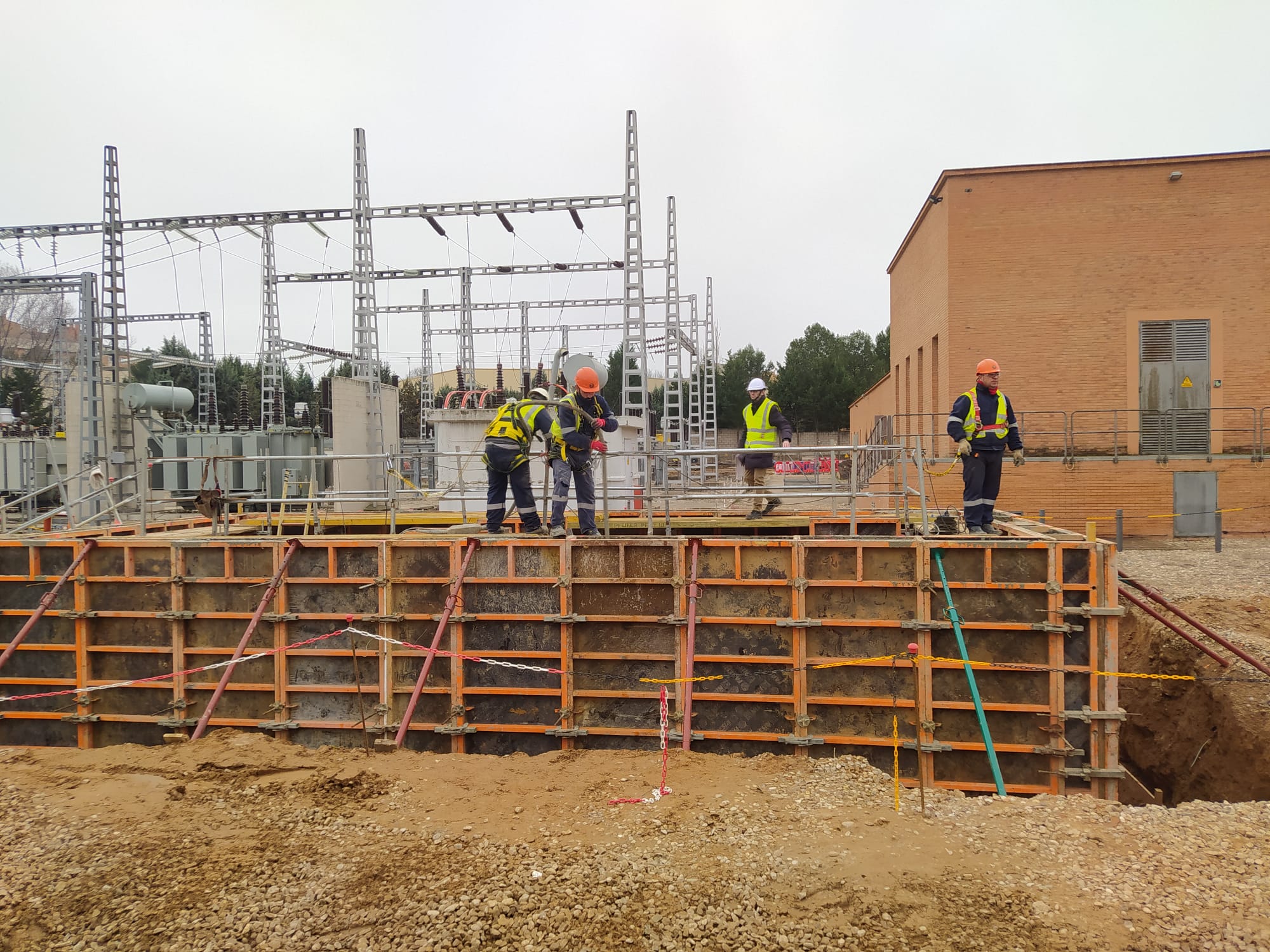

- Construcción de cimentaciones para aparamentas, nuevas y provisionales.

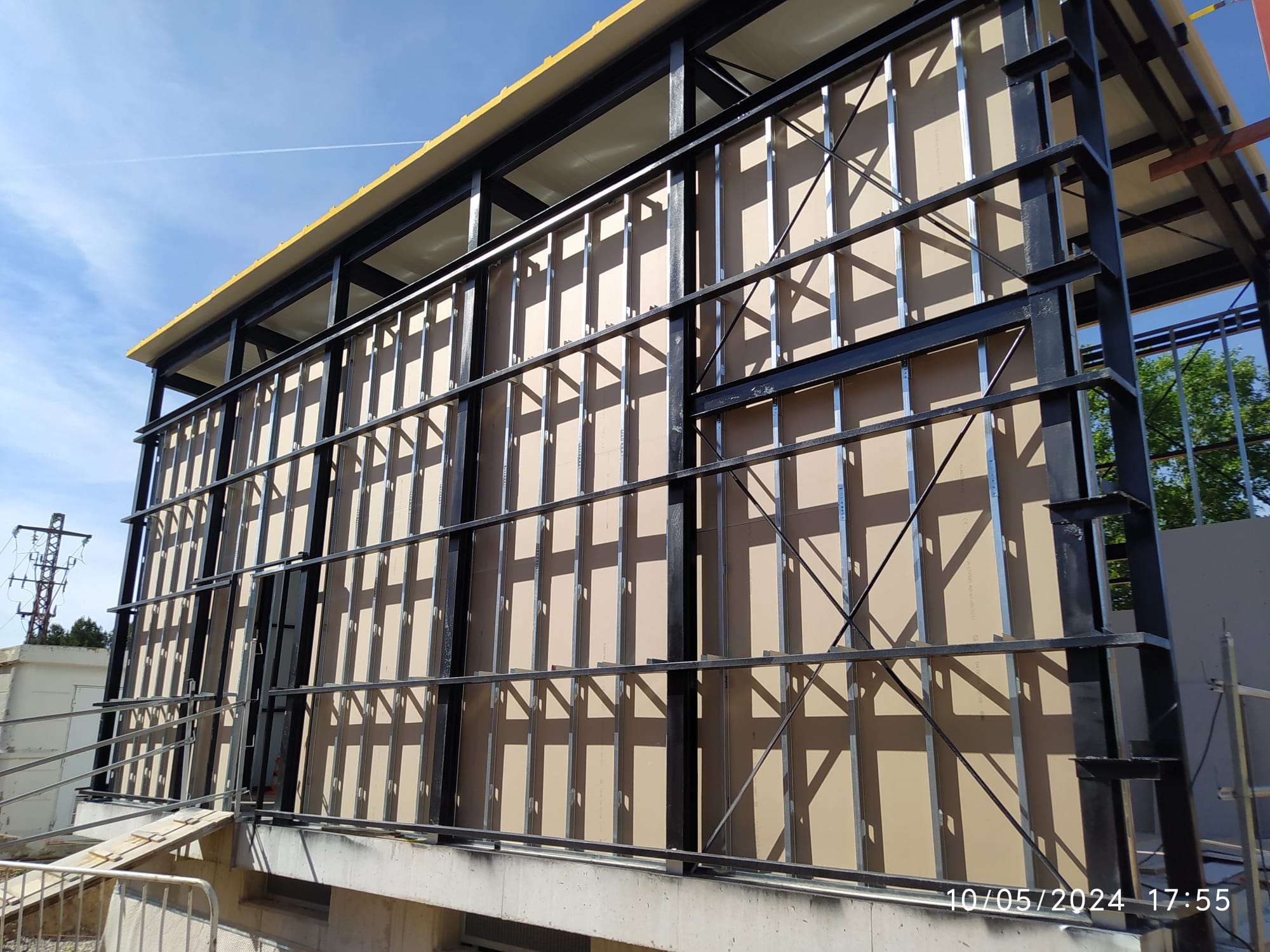

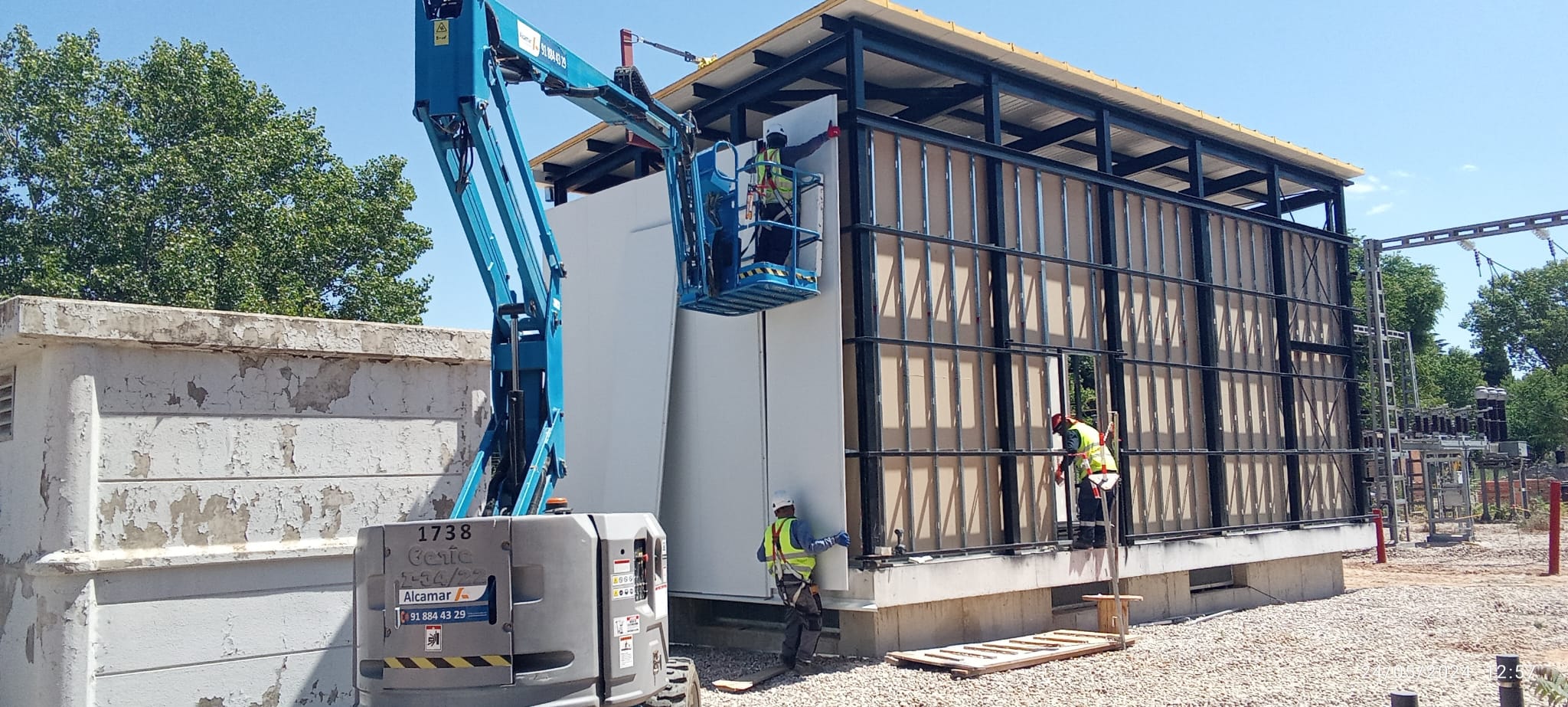

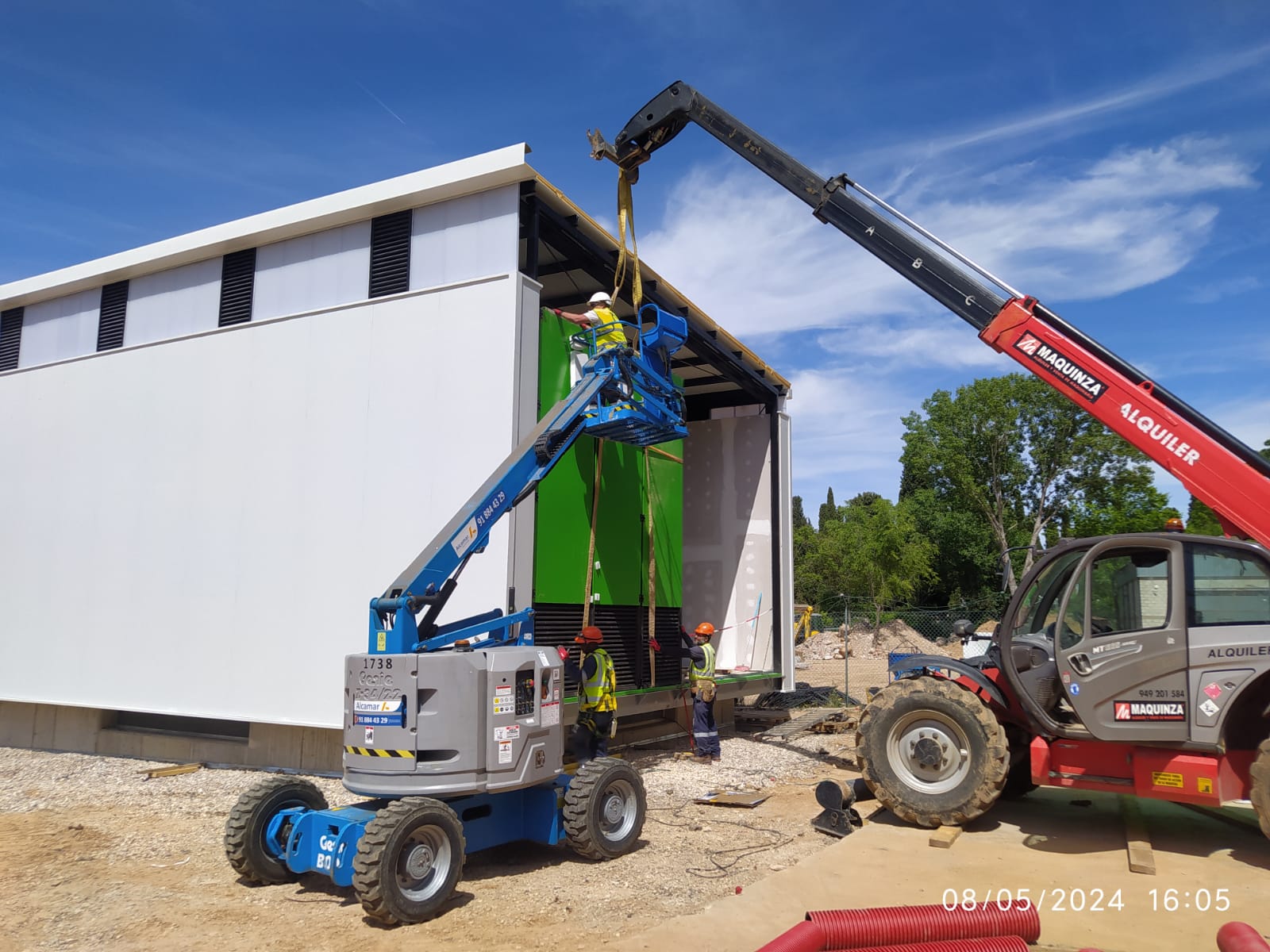

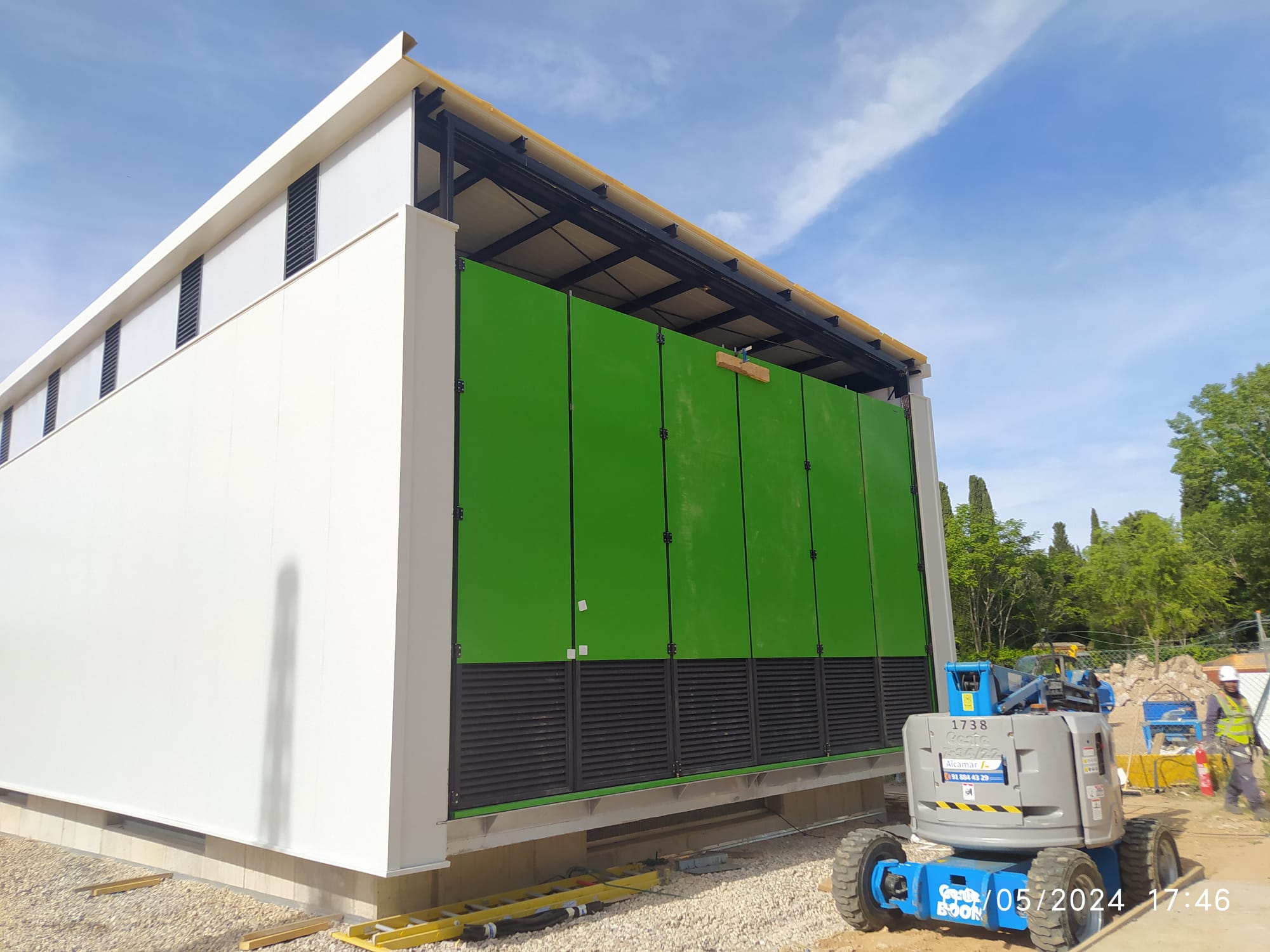

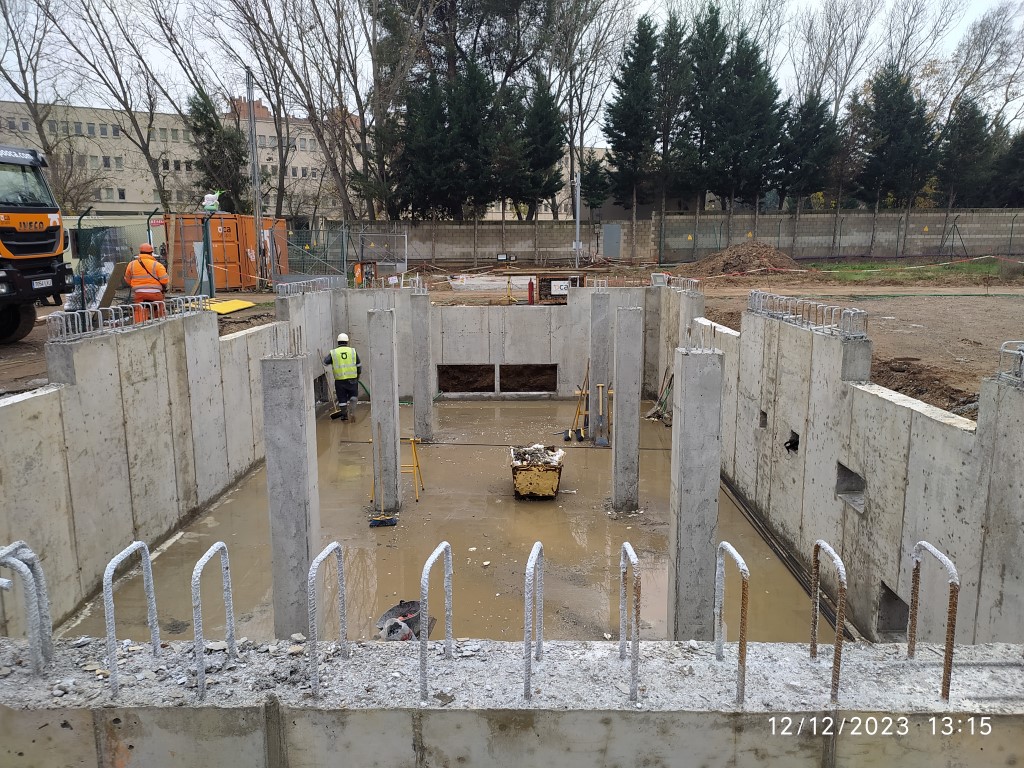

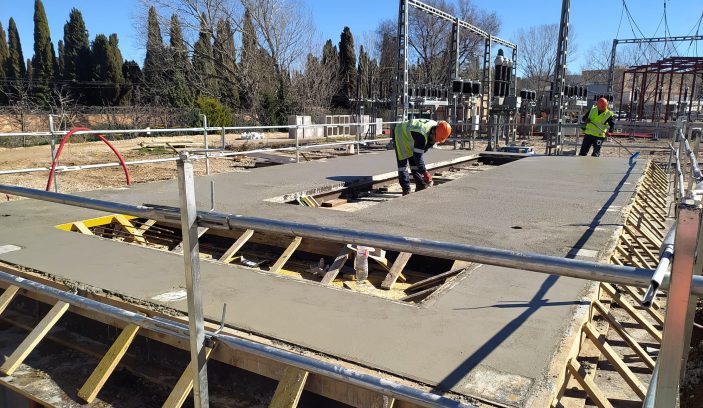

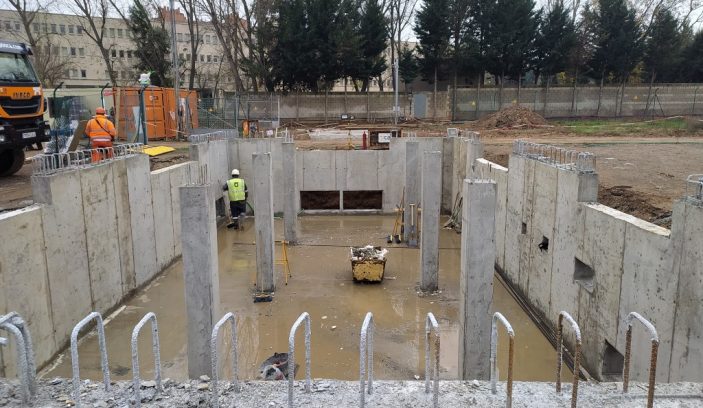

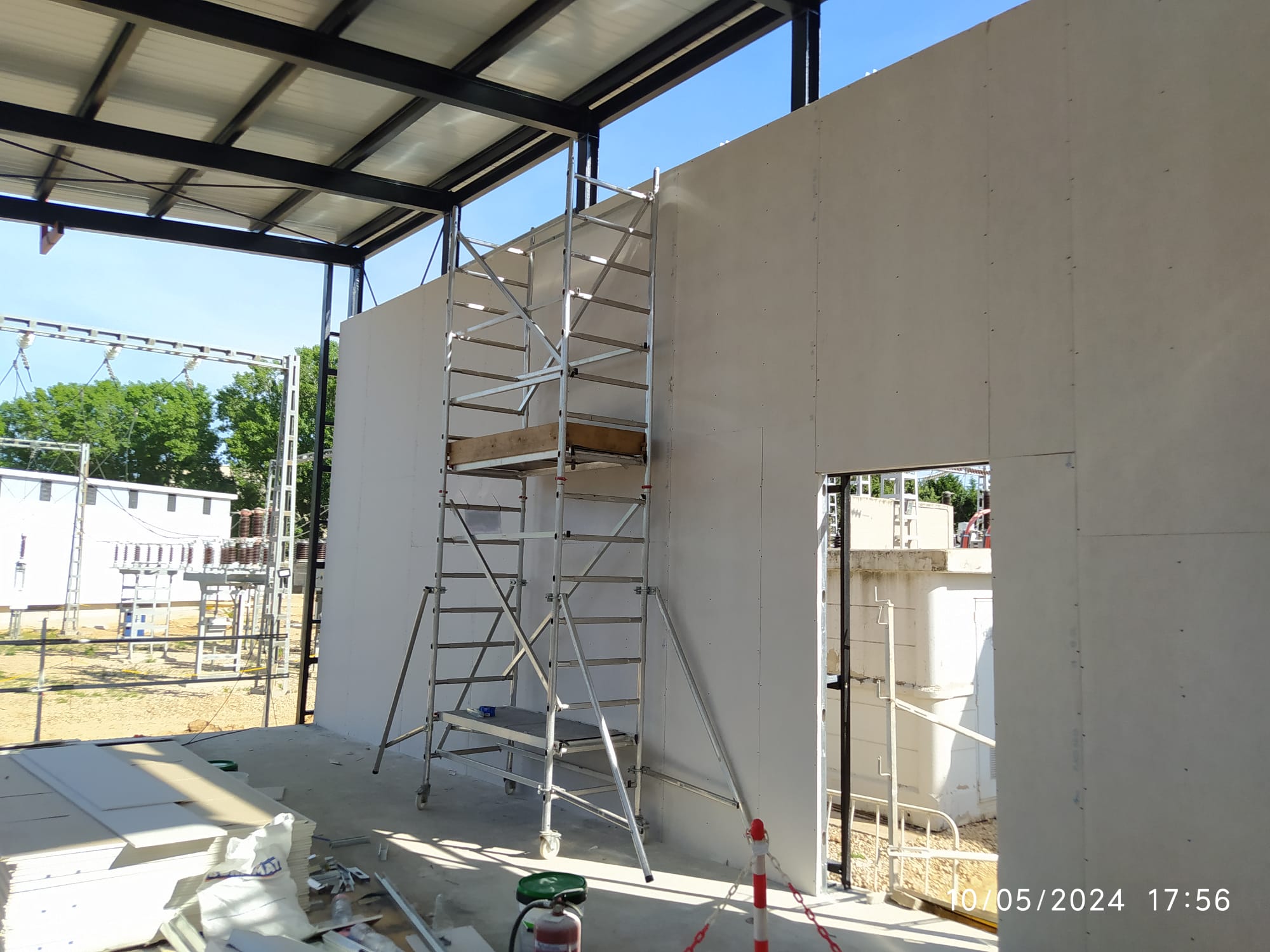

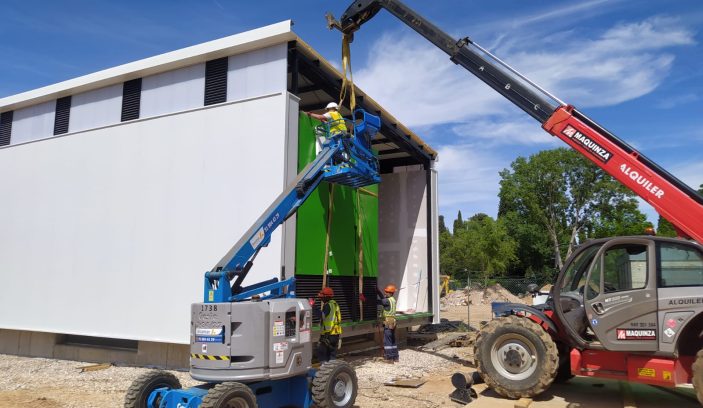

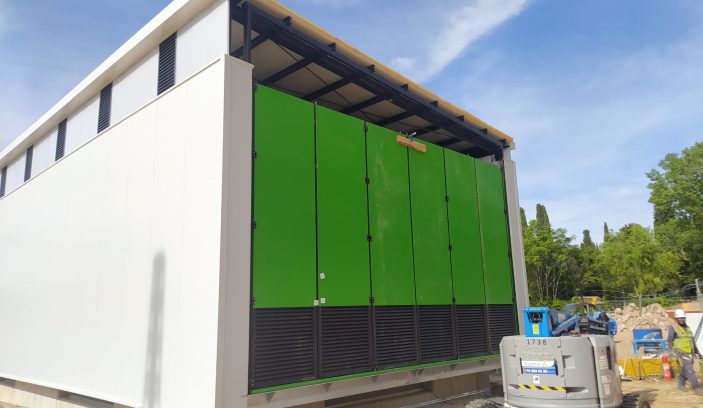

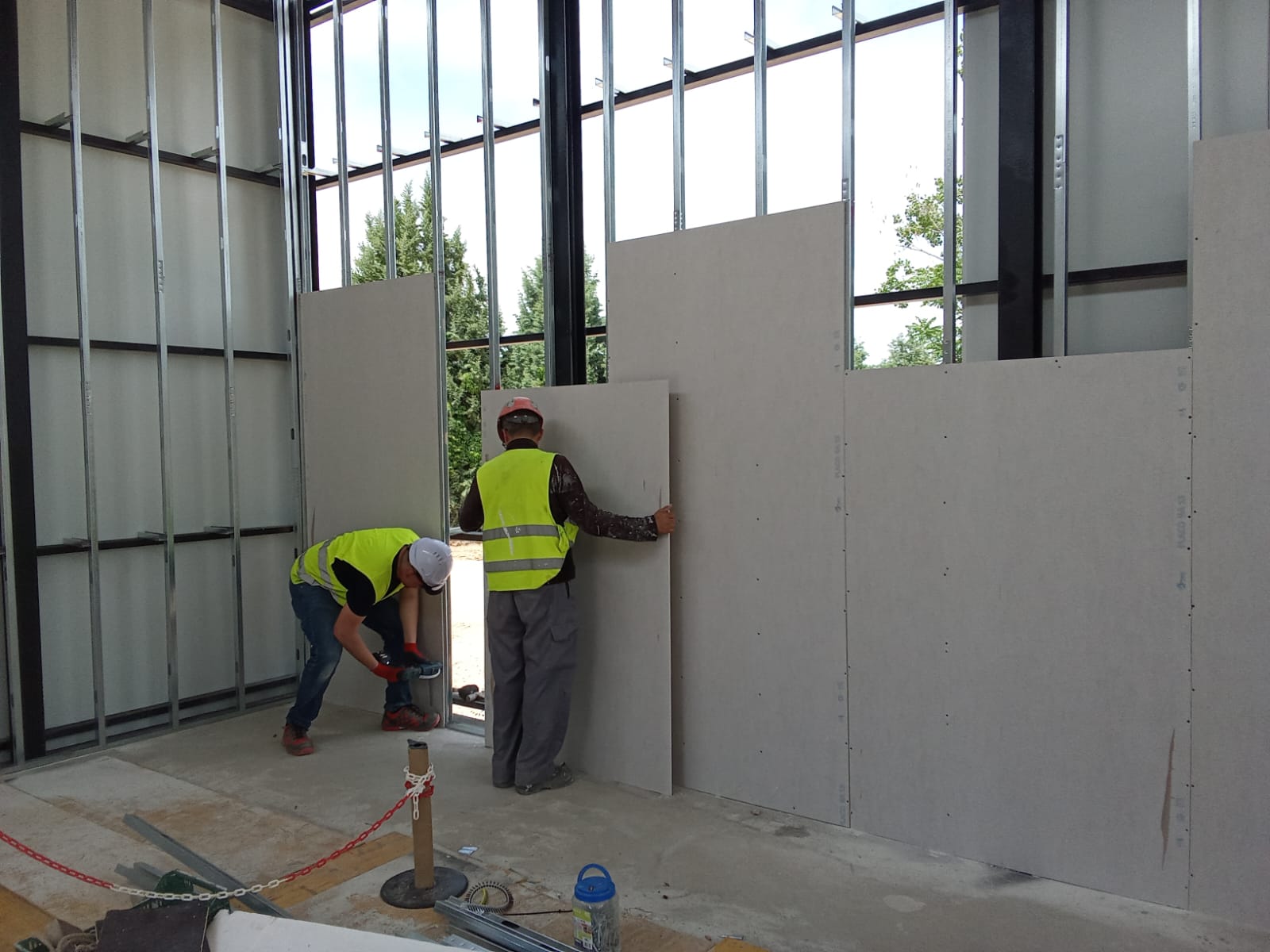

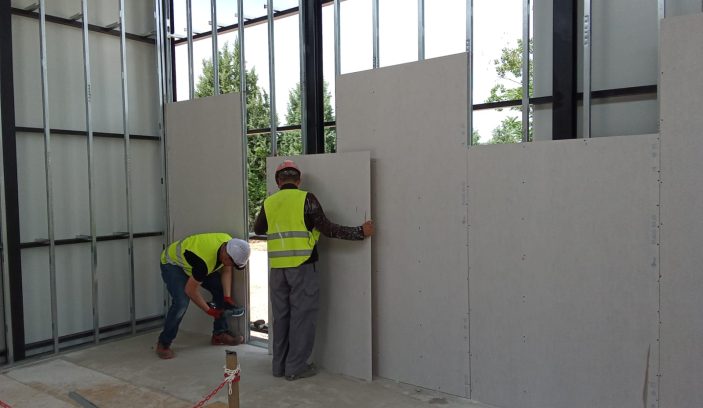

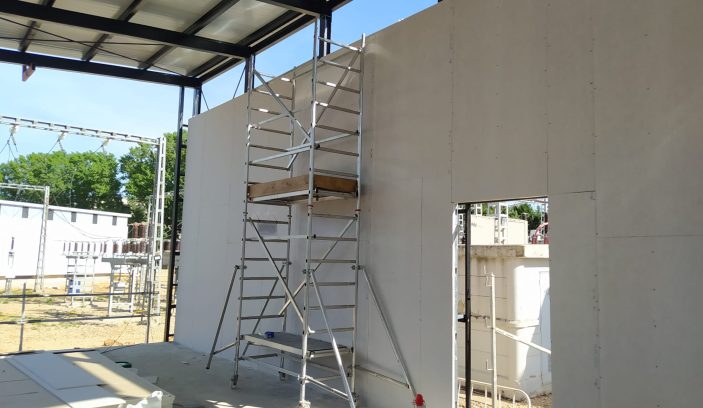

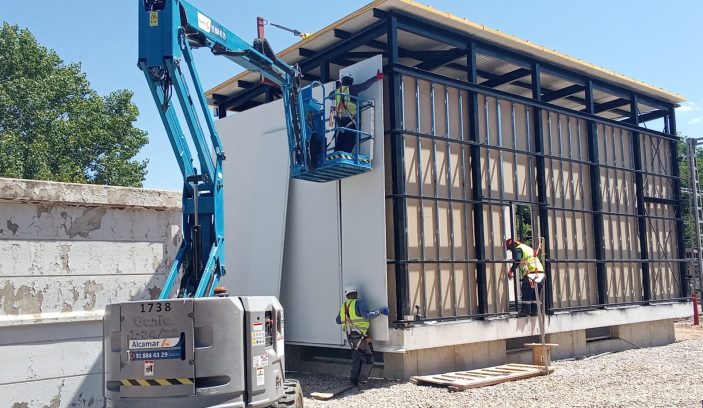

- Construcción de edificio 45 kV in situ nueva construcción.

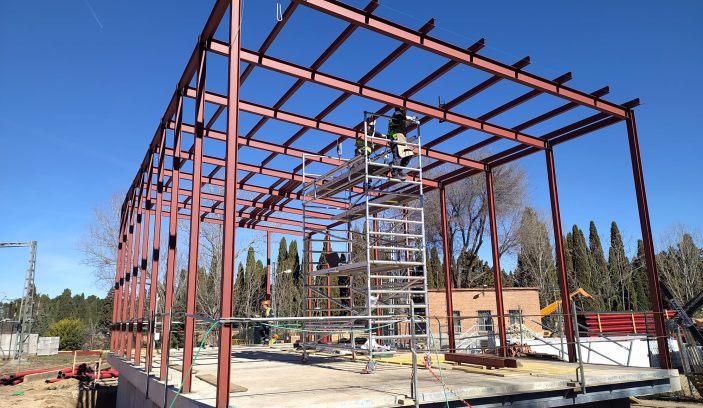

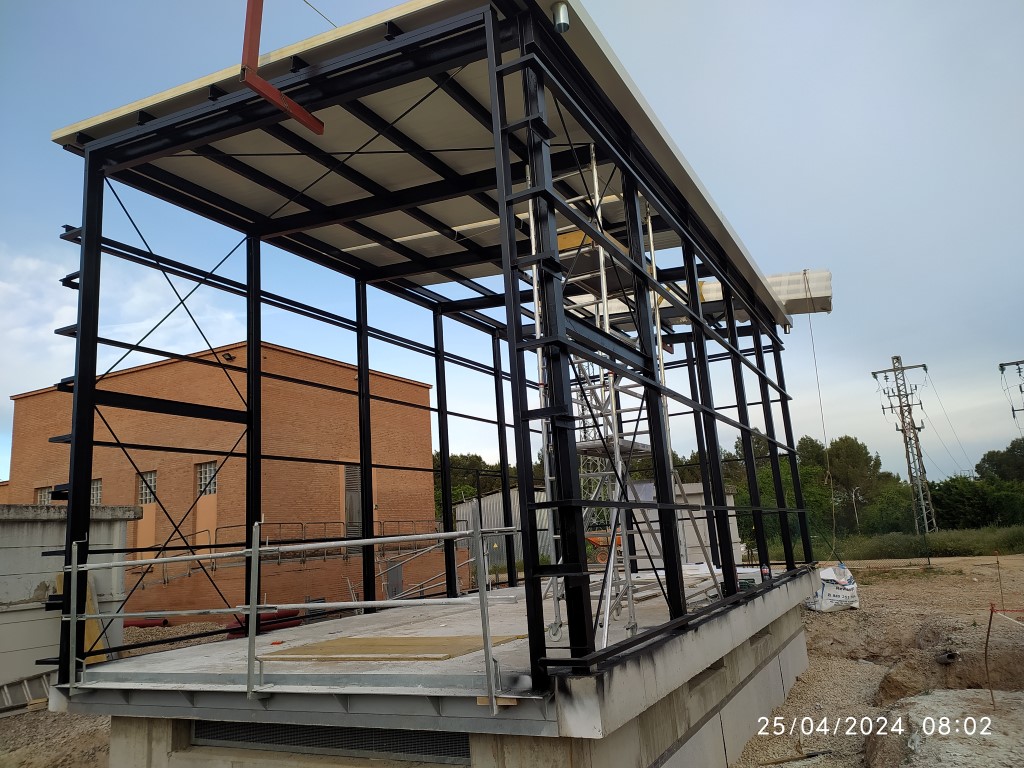

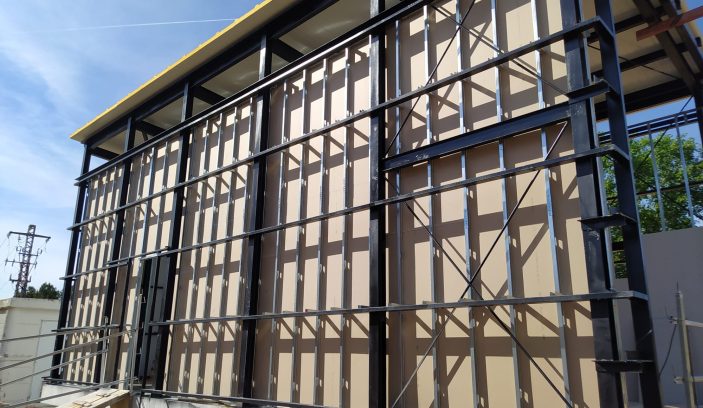

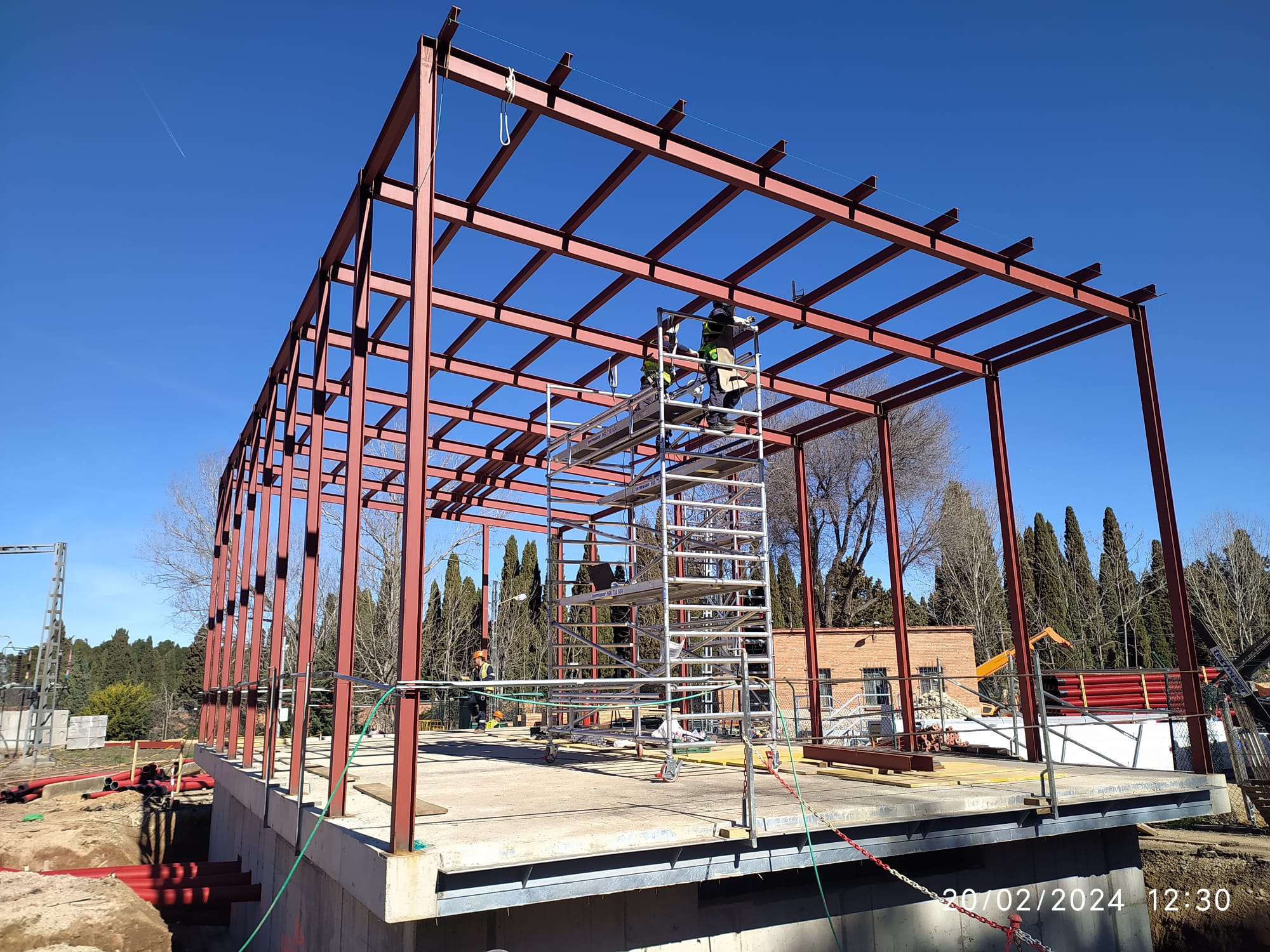

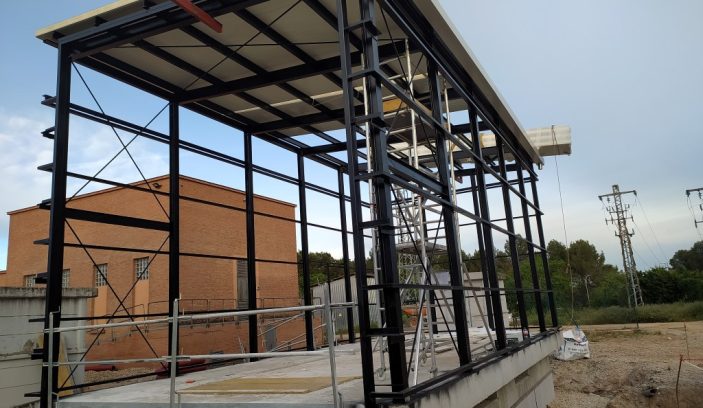

- Construcción de edificio 132 kV in situ nueva construcción.
- Construcción de bancada de transformador.
- Recubrimiento de grava en zonas no ocupadas por construcciones o viales.
