Obra Civil para Sustitucion de Trafos 1 y 2 – Subestación Norte 220 KV

Otros proyectos

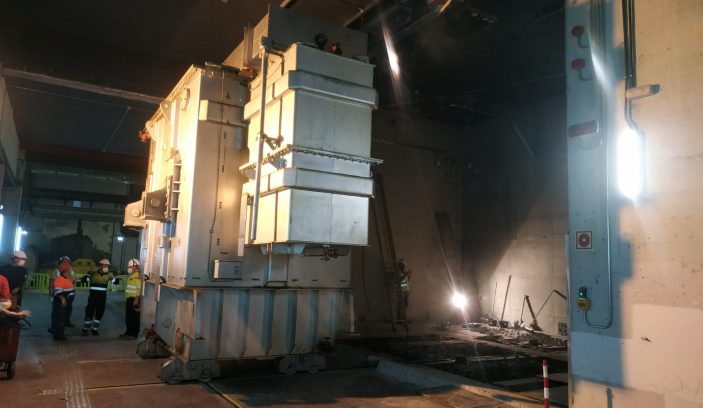

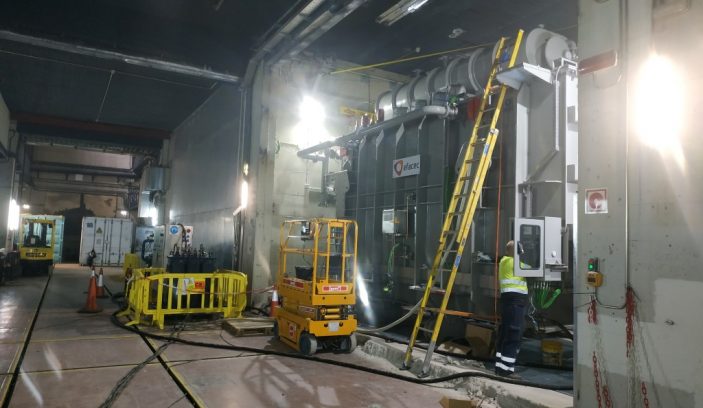

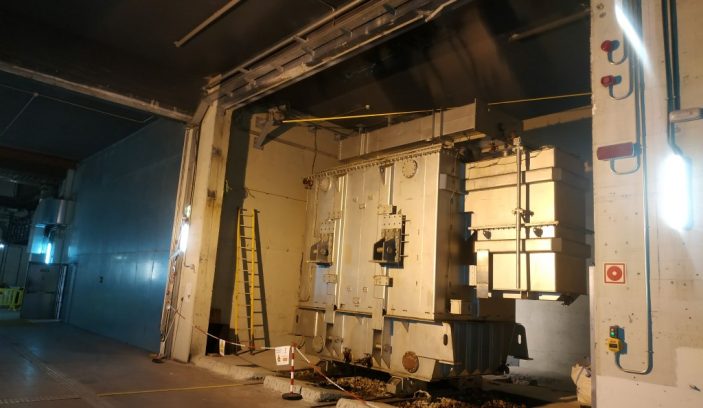

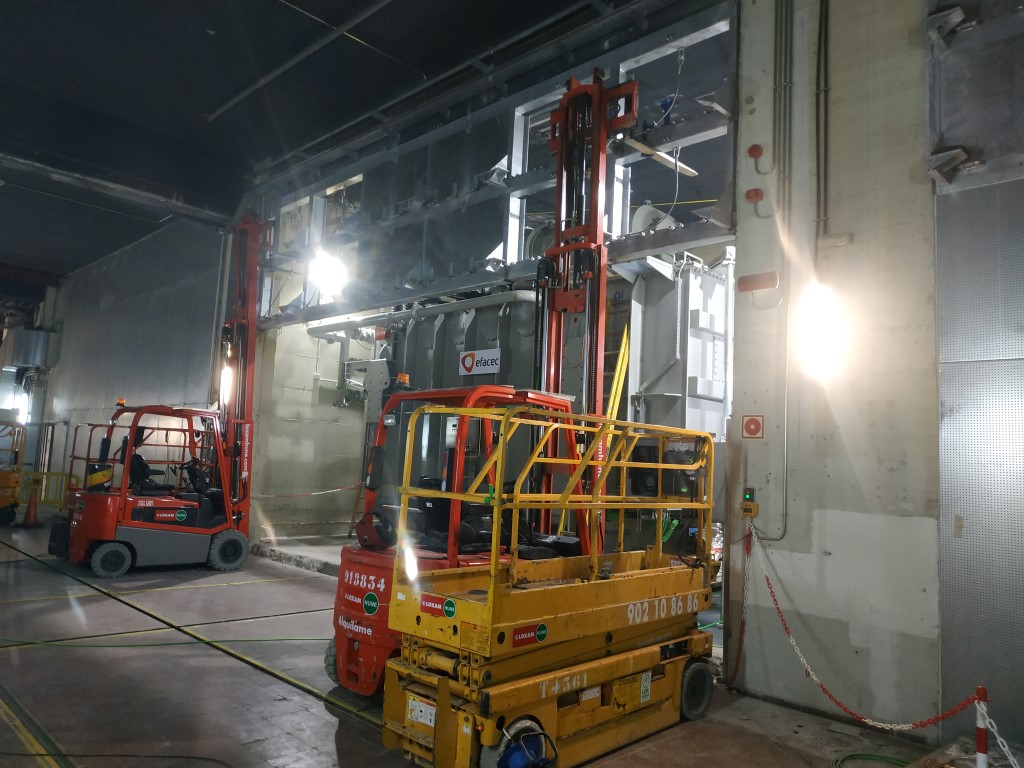

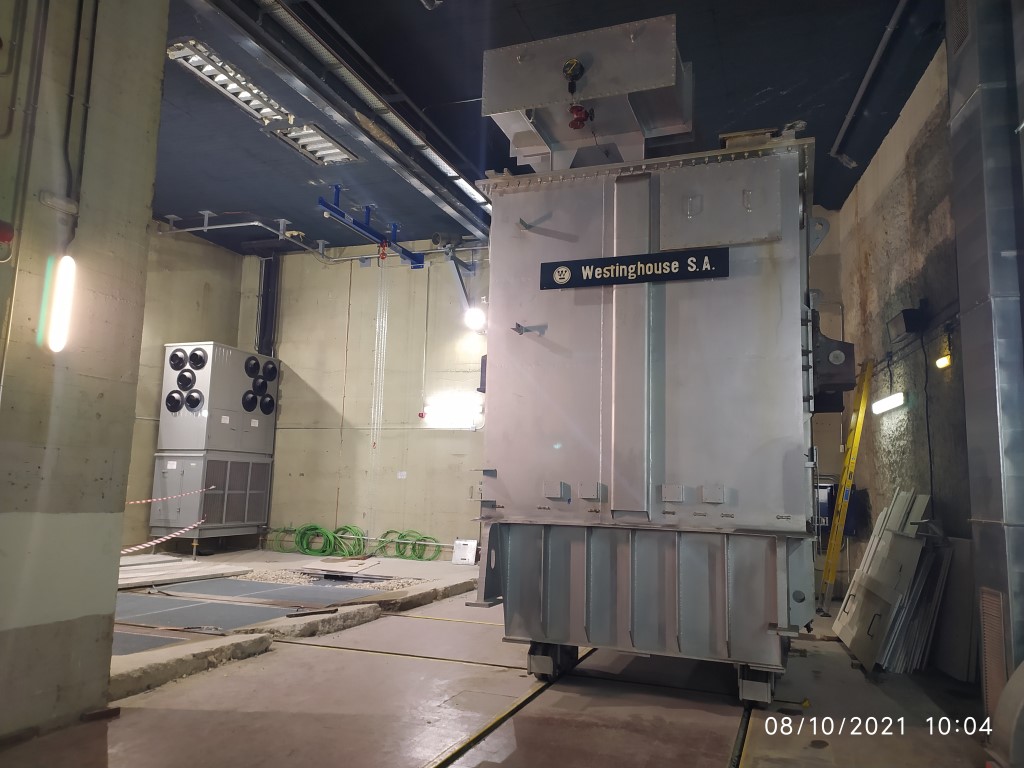

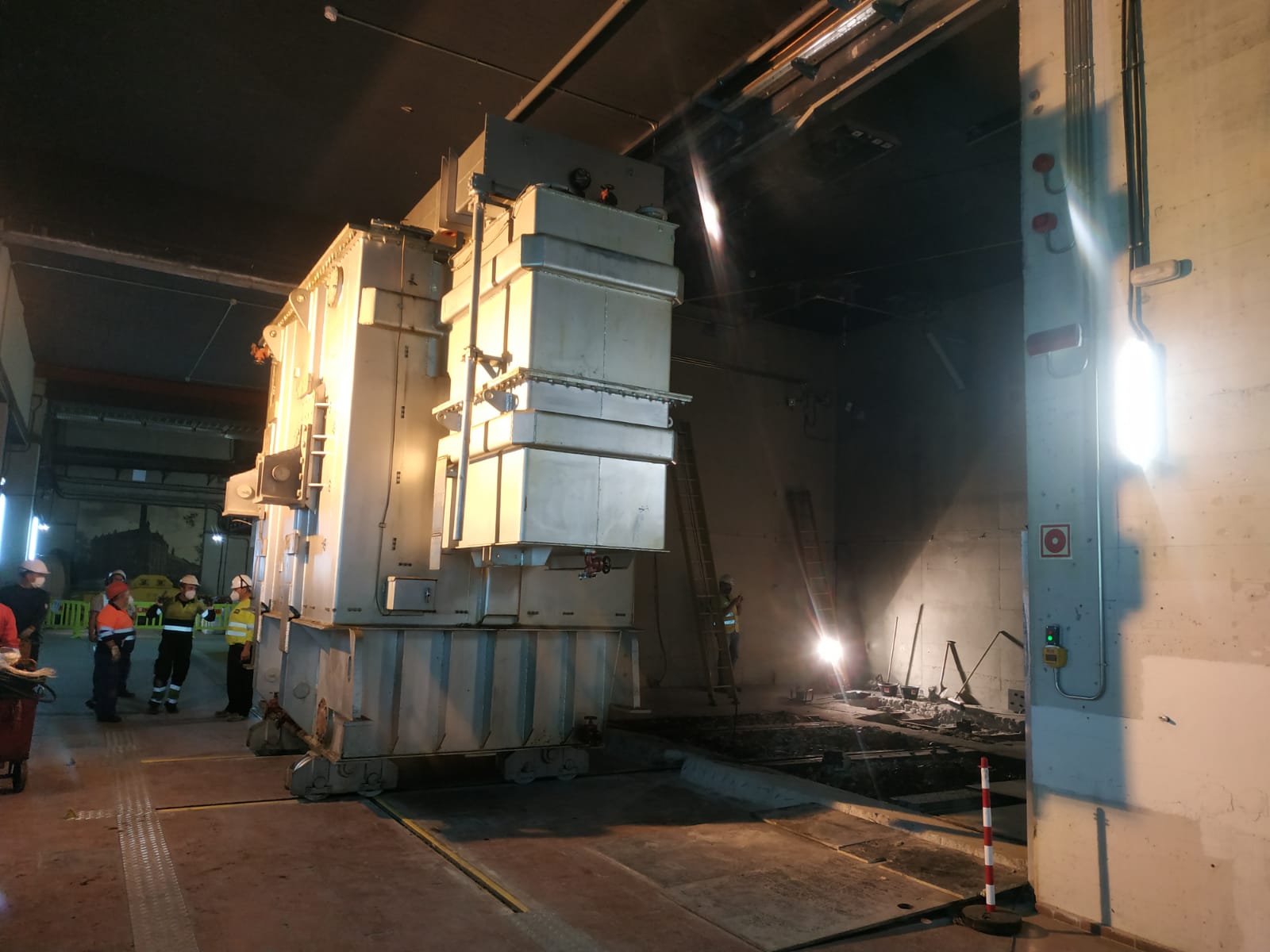

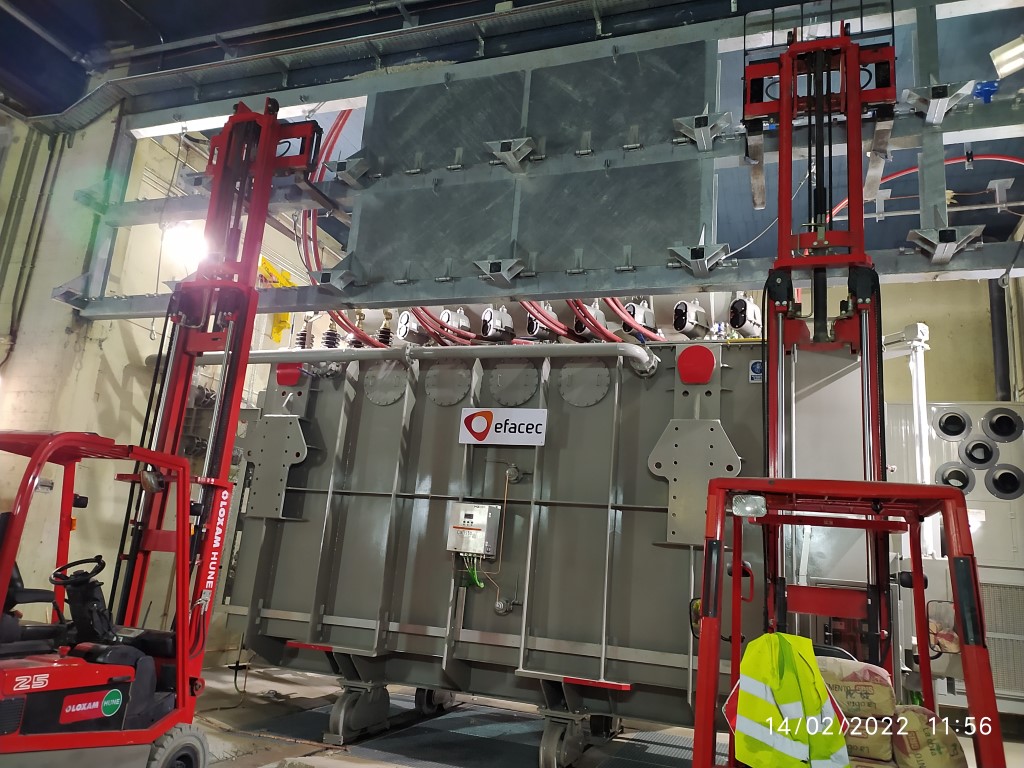

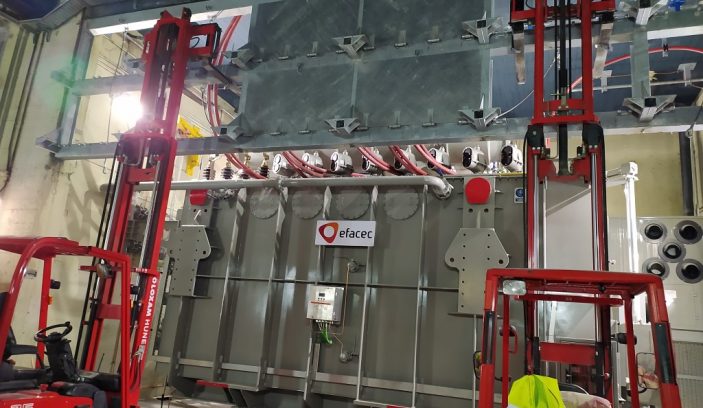

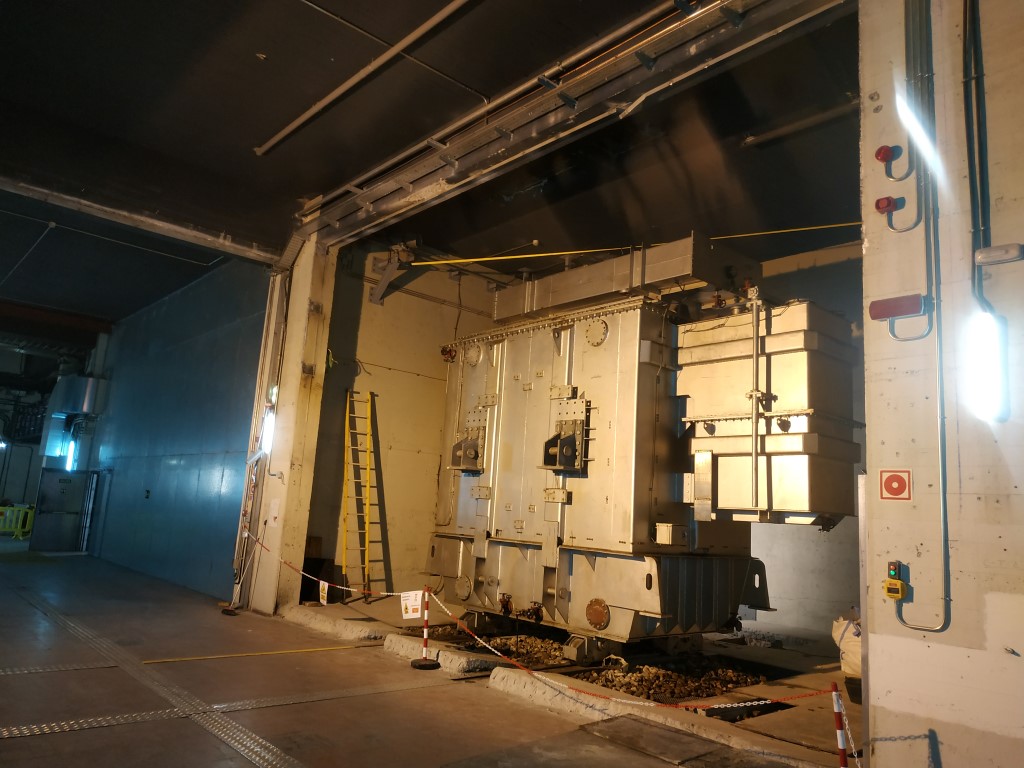

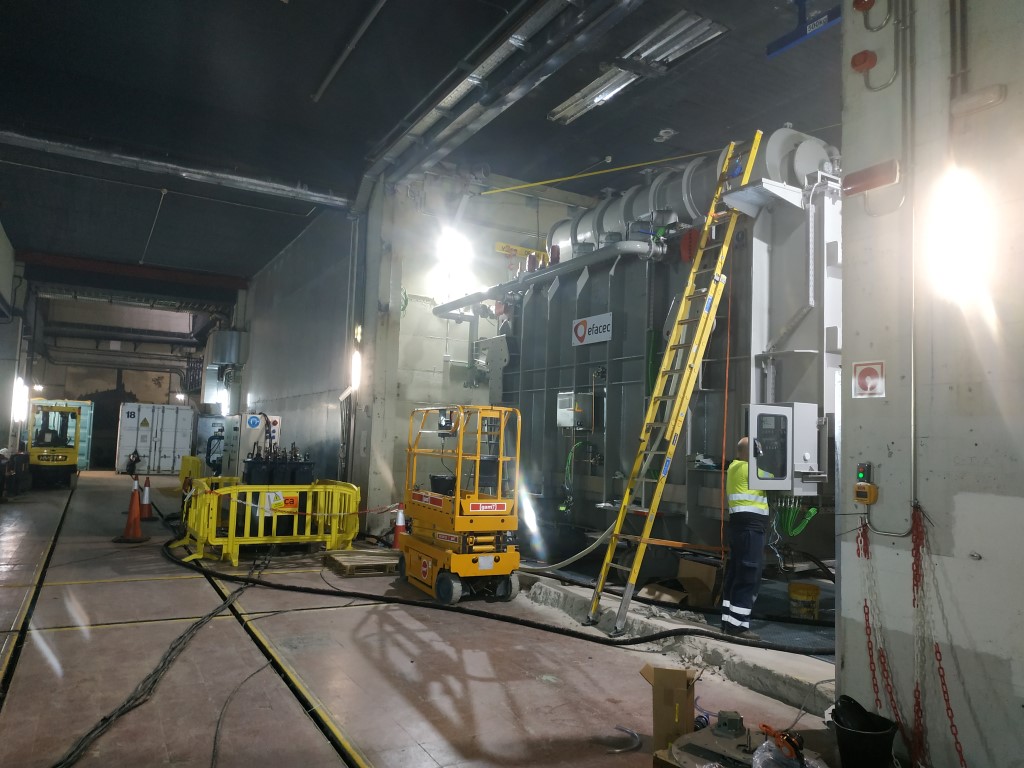

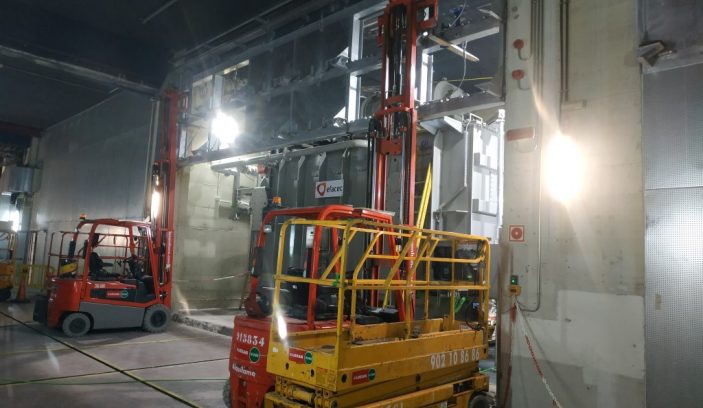

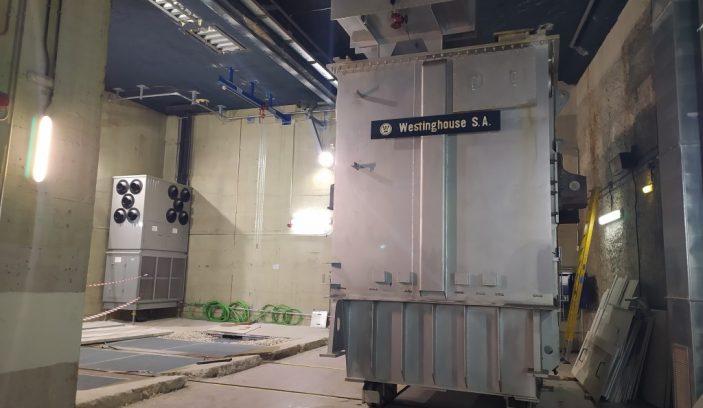

Ejecución de los trabajos de obra civil necesarios para la sustitución de los actuales transformadores T-I y T-II 220/45-15 kV de 90/60-30 MVA por un transformador trifásico 220/45 kV de 120 MVA (nuevo T-I) y por un transformador trifásico 220/15-15 kV de 60/30-30 MVA (nuevo T-IV) y la adecuación de sus respectivas conexiones en los parques de 220 kV, 45 kV y 15 kV de la Subestación Norte 220/45/15kV, ubicado en la calle Manuel Silvela nº 13 (Madrid).

El trabajo a realizar consiste principalmente en el desarrollo de las siguientes tareas:

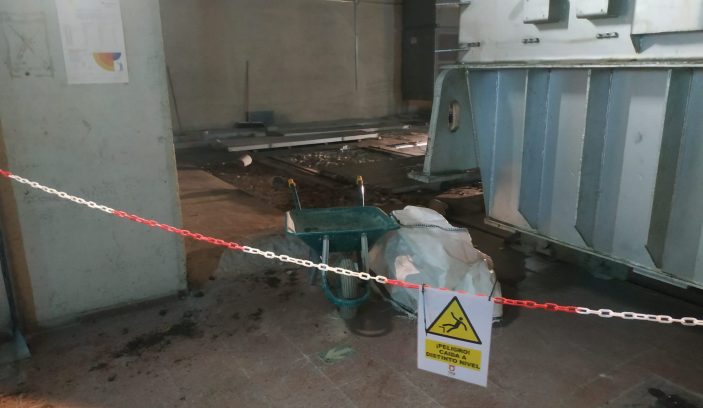

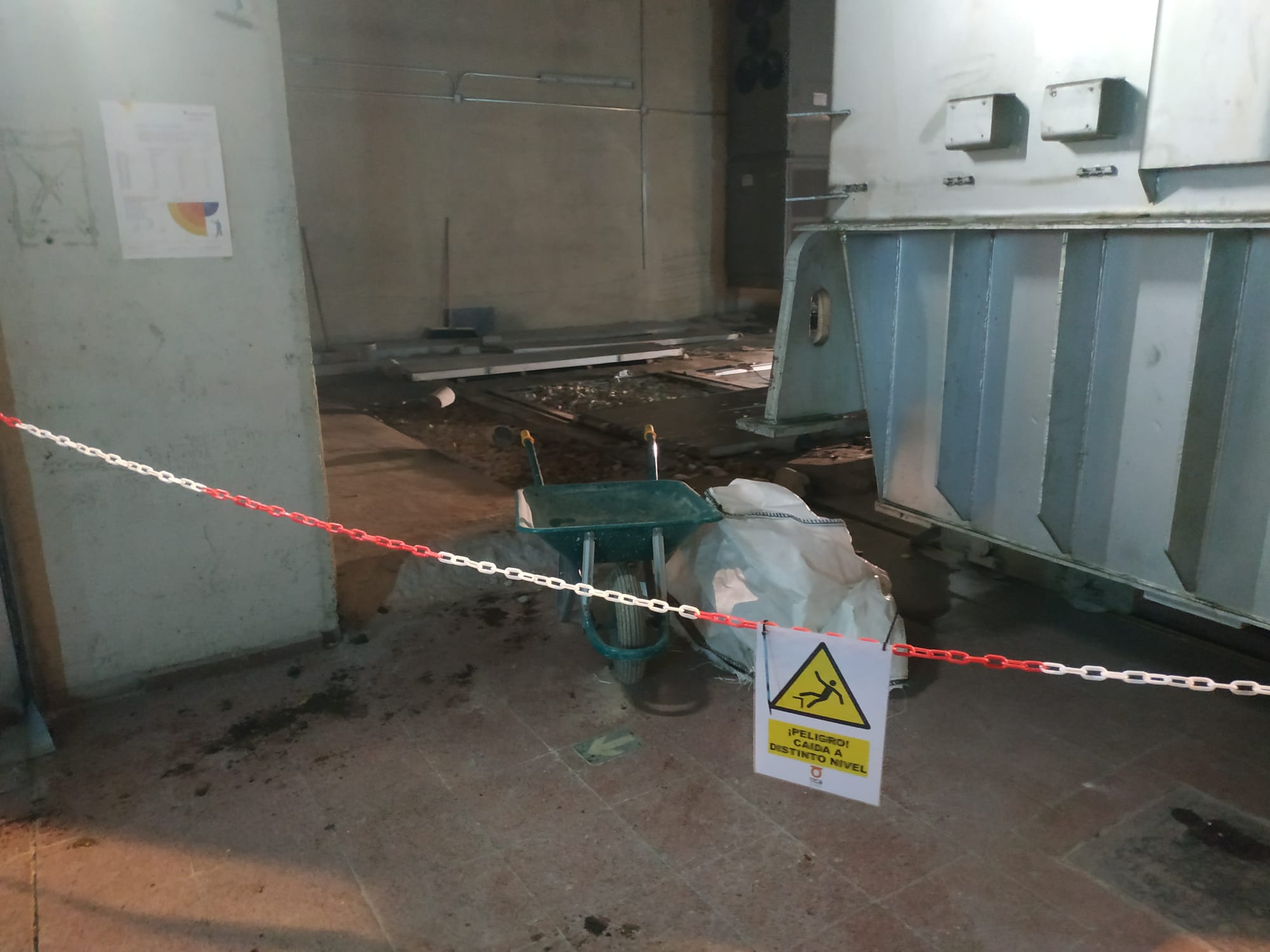

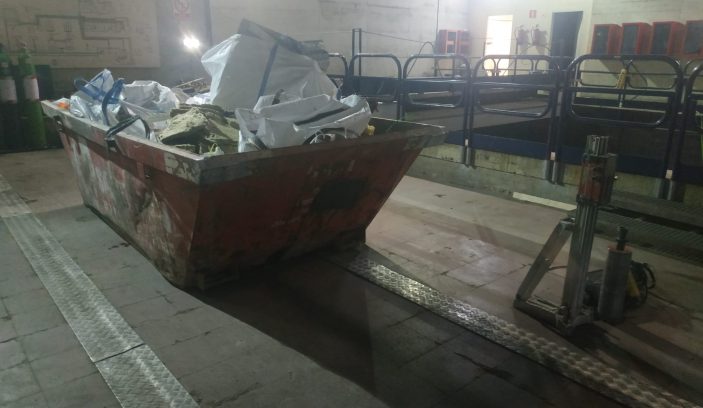

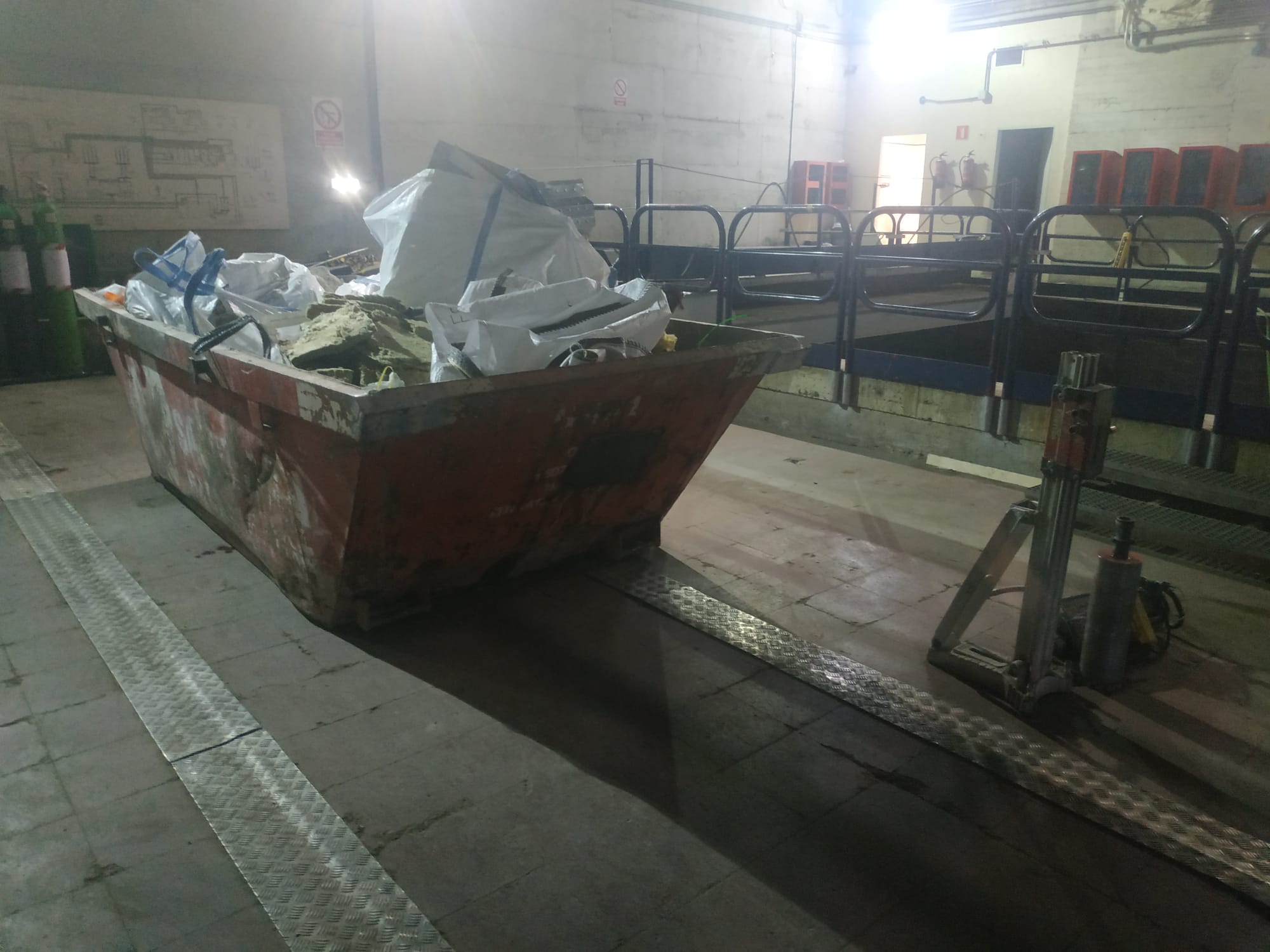

  • Demolición de forjados de hormigón armado en las salas de los Trafos.
  • Apuntalamiento de forjados para paso de cableados. Montaje y desmontaje de apeo de forjado horizontal y voladizo en sala de celdas.
  • Ejecución de losas de hormigón armado en las dos salas de transformadores
  • Apertura de hueco en forjado de sótano -2 para nueva celda de 45 kV en sala de celdas.
  • Apertura de taladros de 150 mm y posterior ignifugado en techo de trafos para salida de conducciones, de circuitos de agua de refrigeración y conductos de control a sótano -2.
  • Previsión de pasos de forjado de 350 mm de diámetro para paso de cables de 220 kV.
  • Limpieza, sellados y remates, incluyendo la realización de las pendientes del solado de los nichos del transformador.

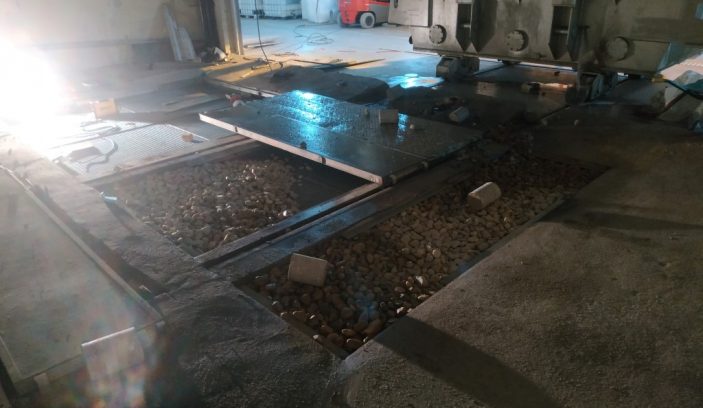

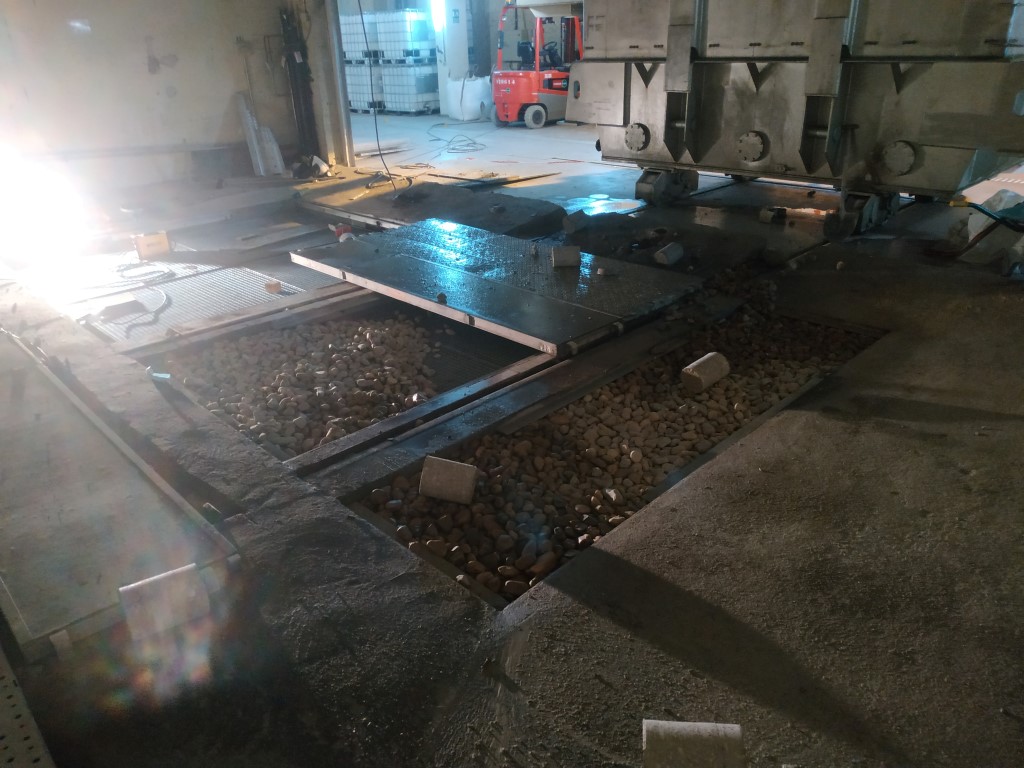

  • Retirada de grava y posterior vertido en las salas de los Trafos.

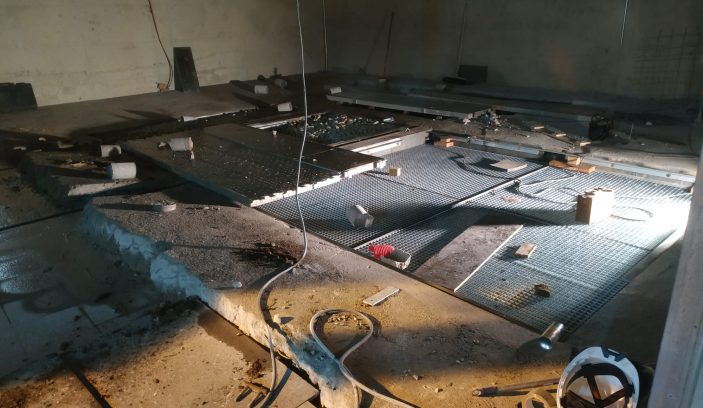

  • Retirada de tramex e impermeabilización en las dos salas de Transformadores.

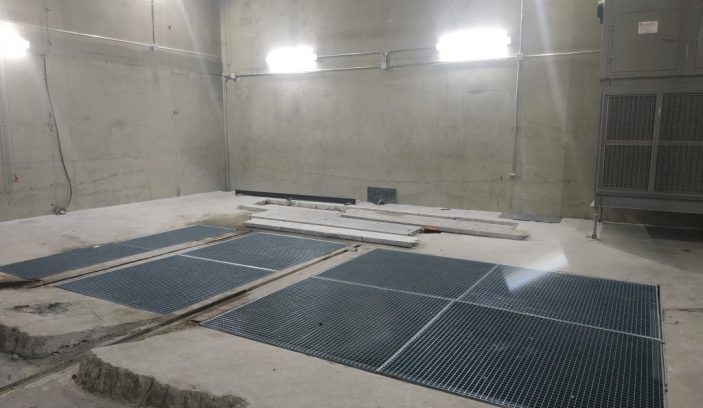

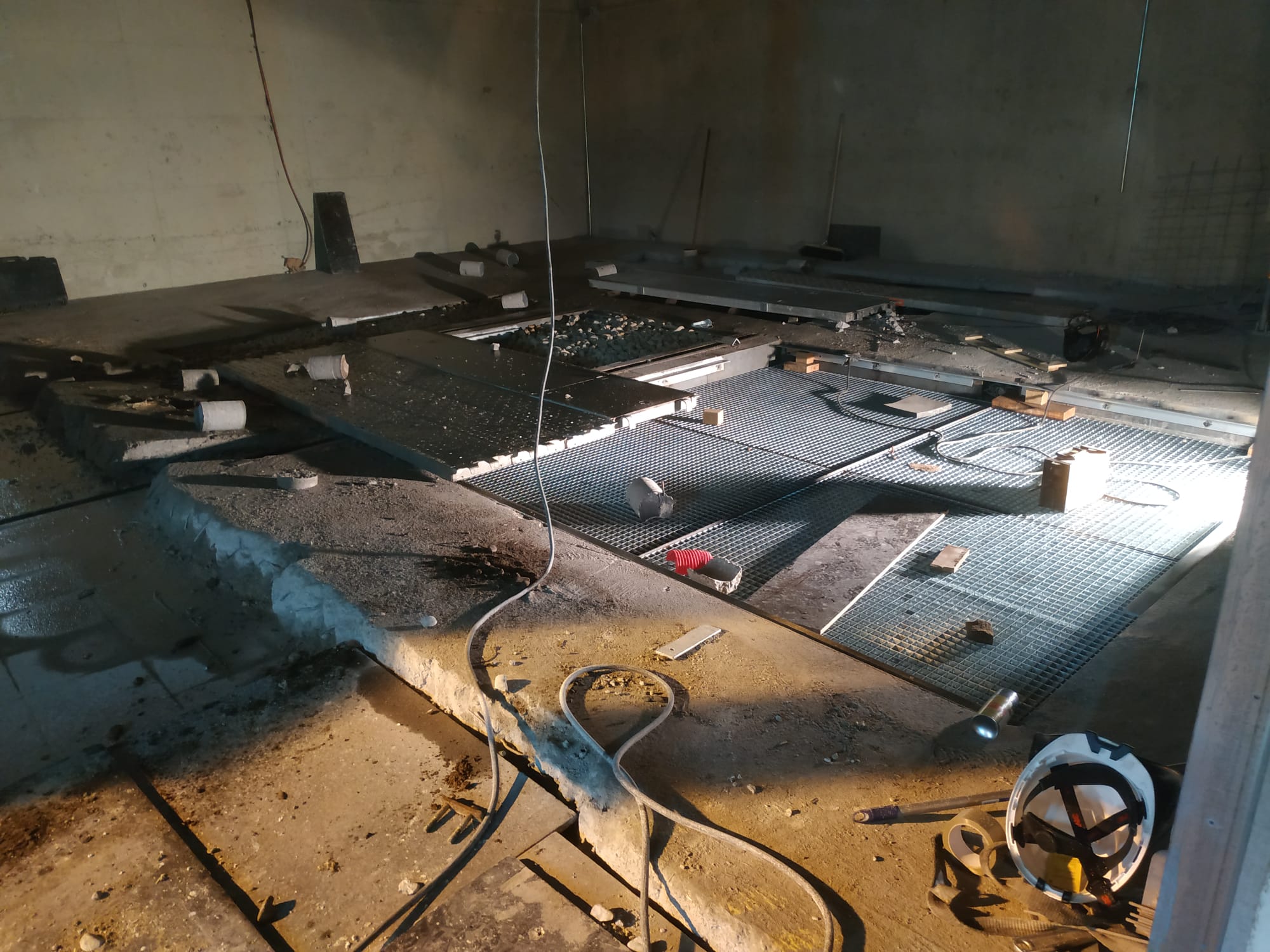

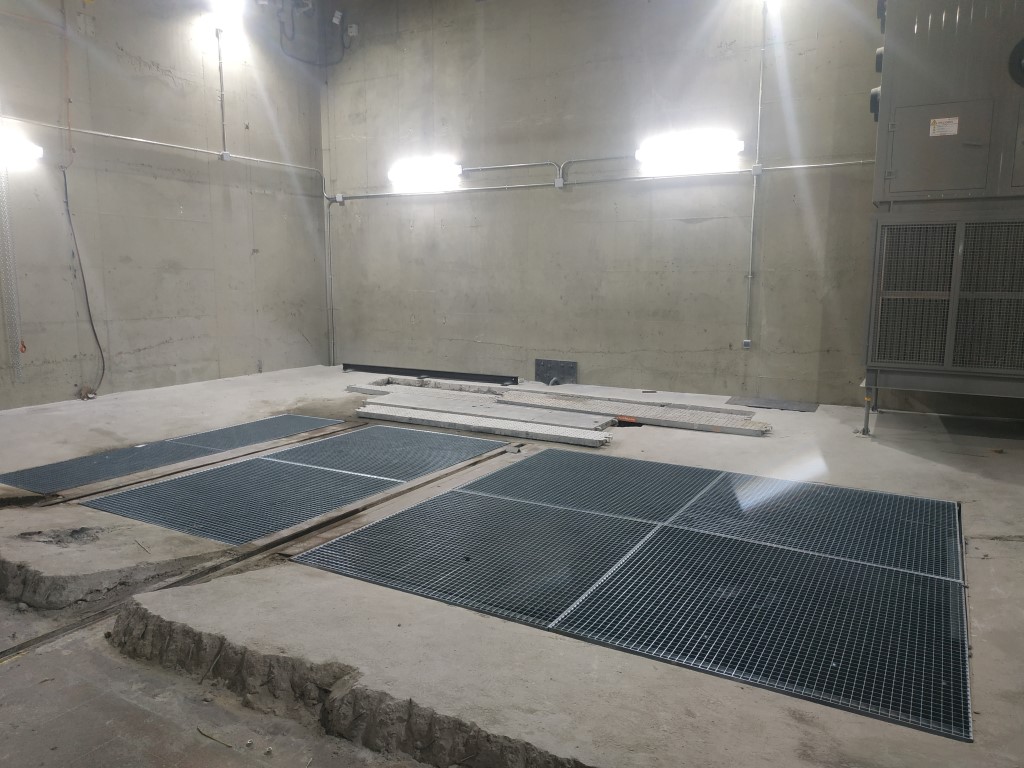

  • Colocación de tramex en las salas de transformadores.

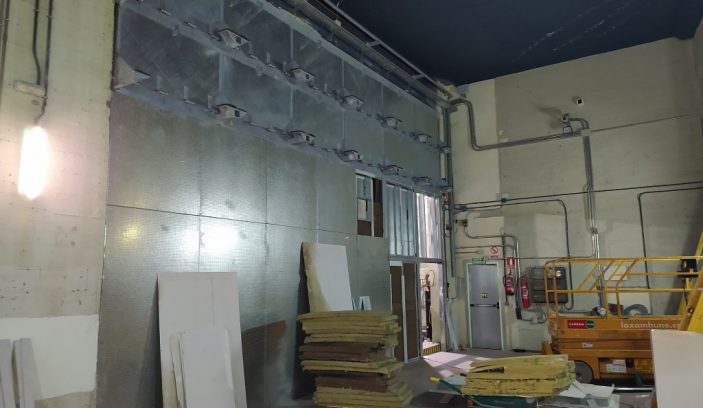

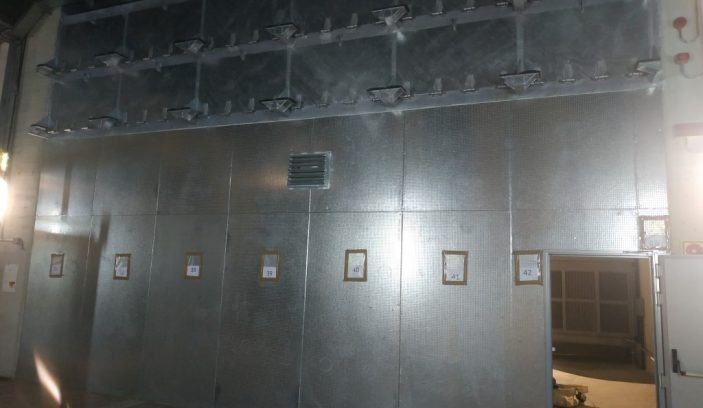

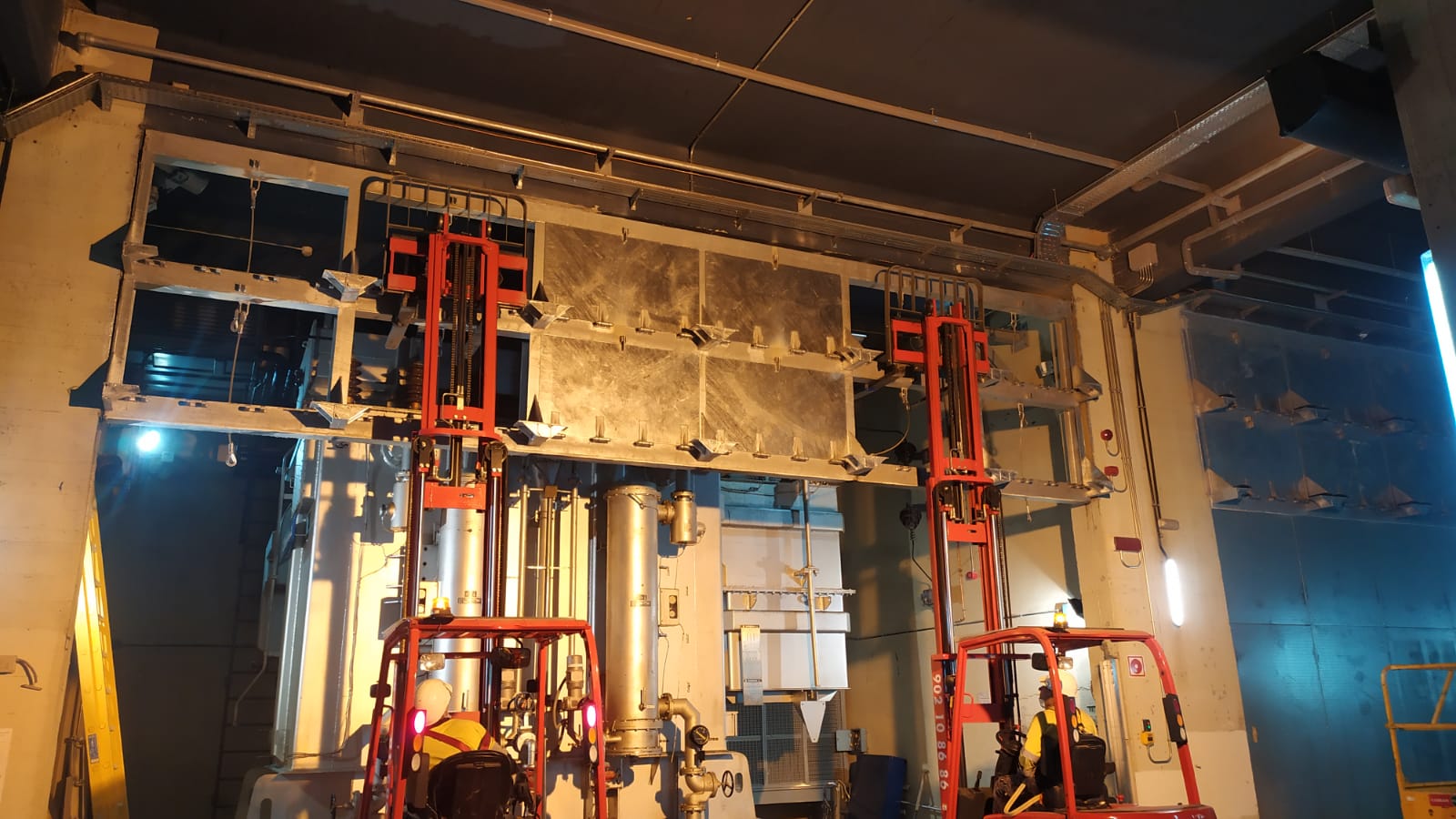

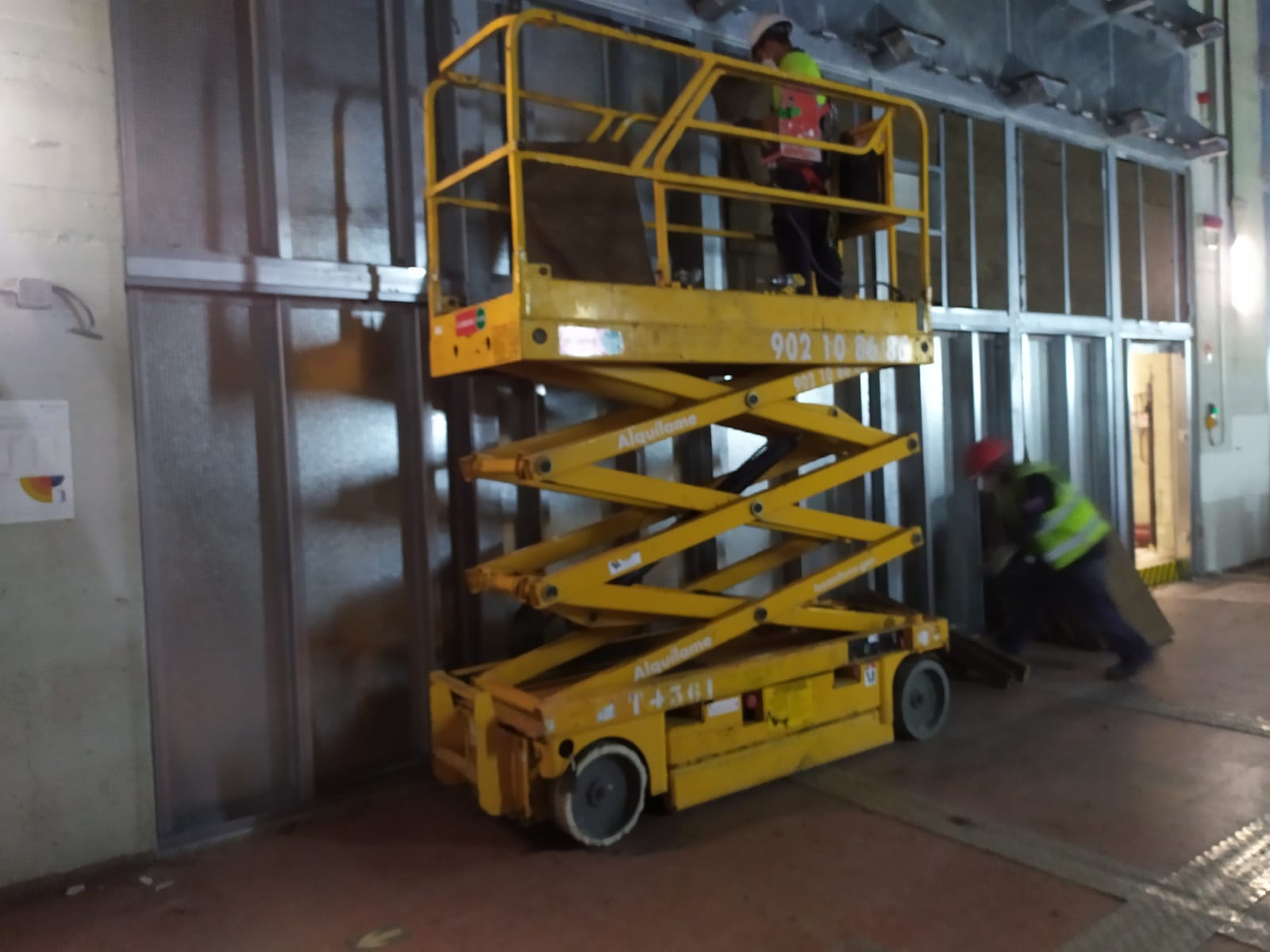

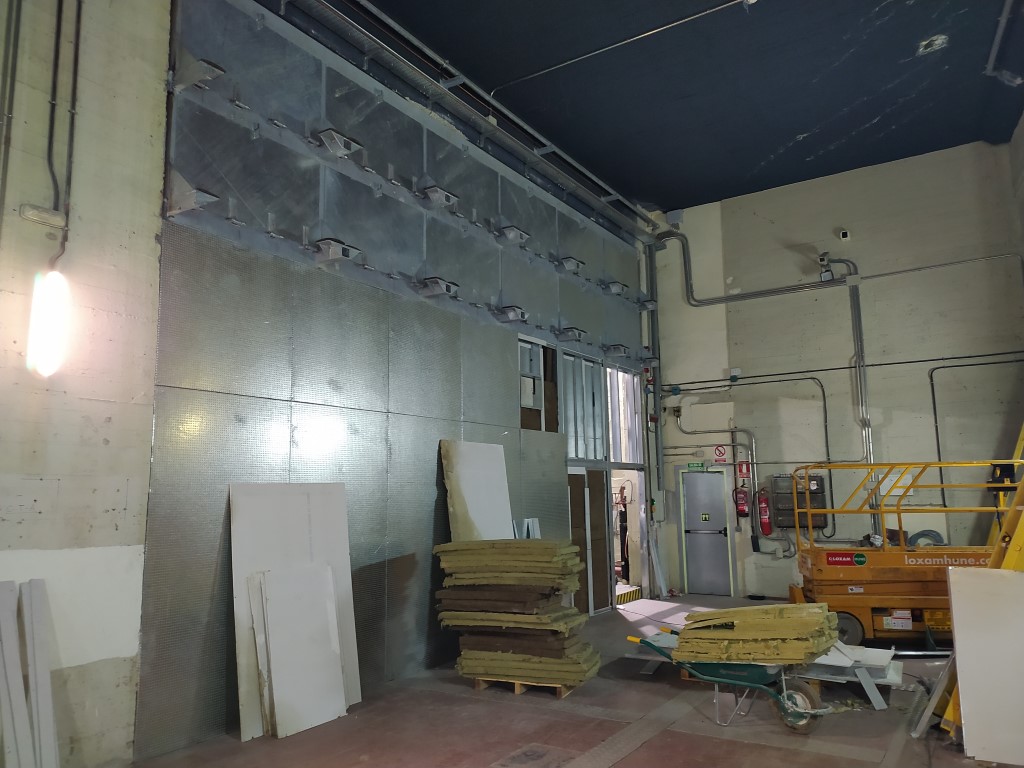

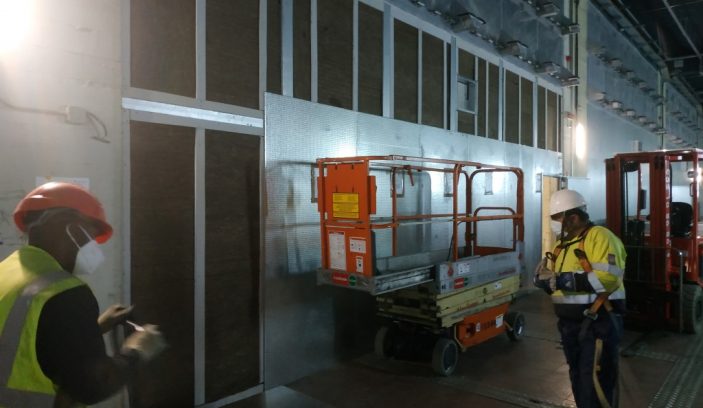

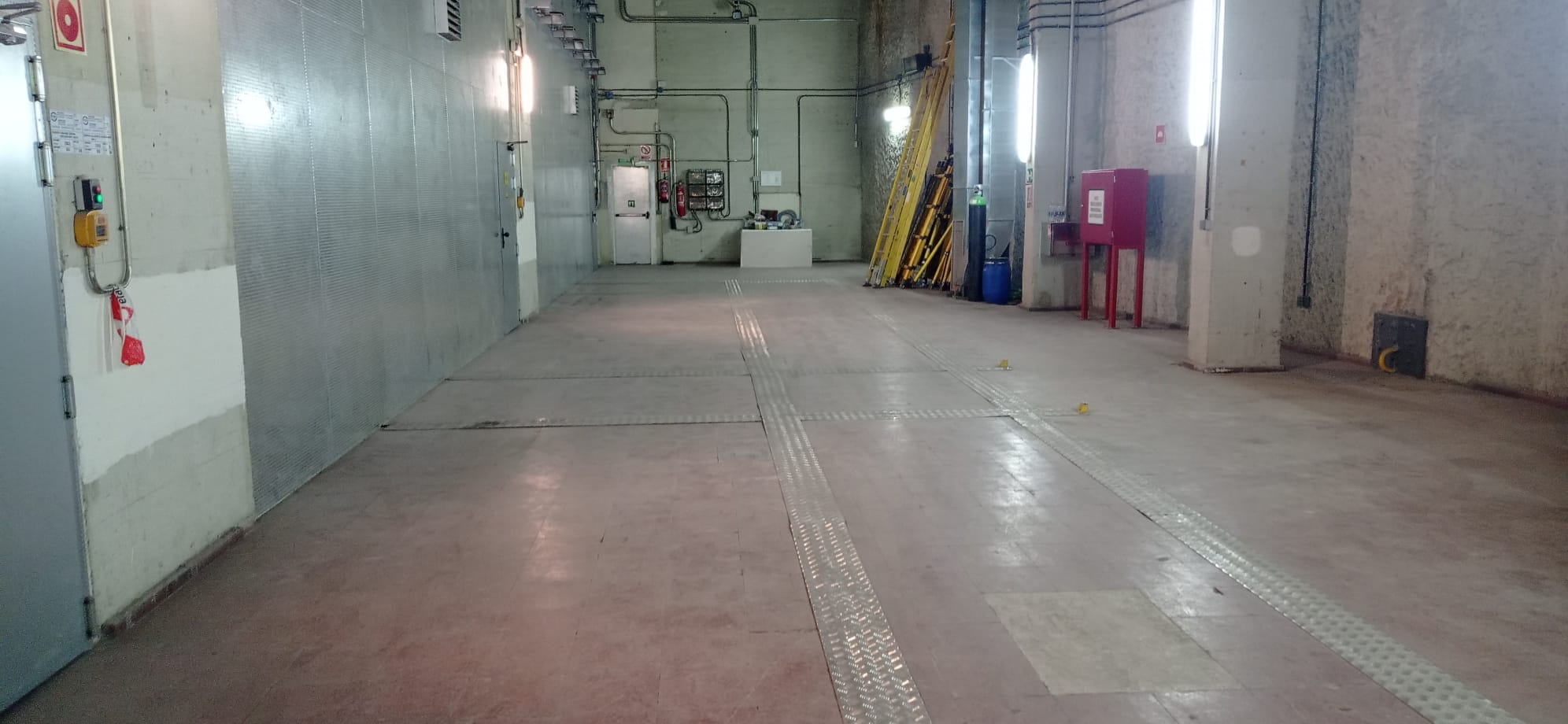

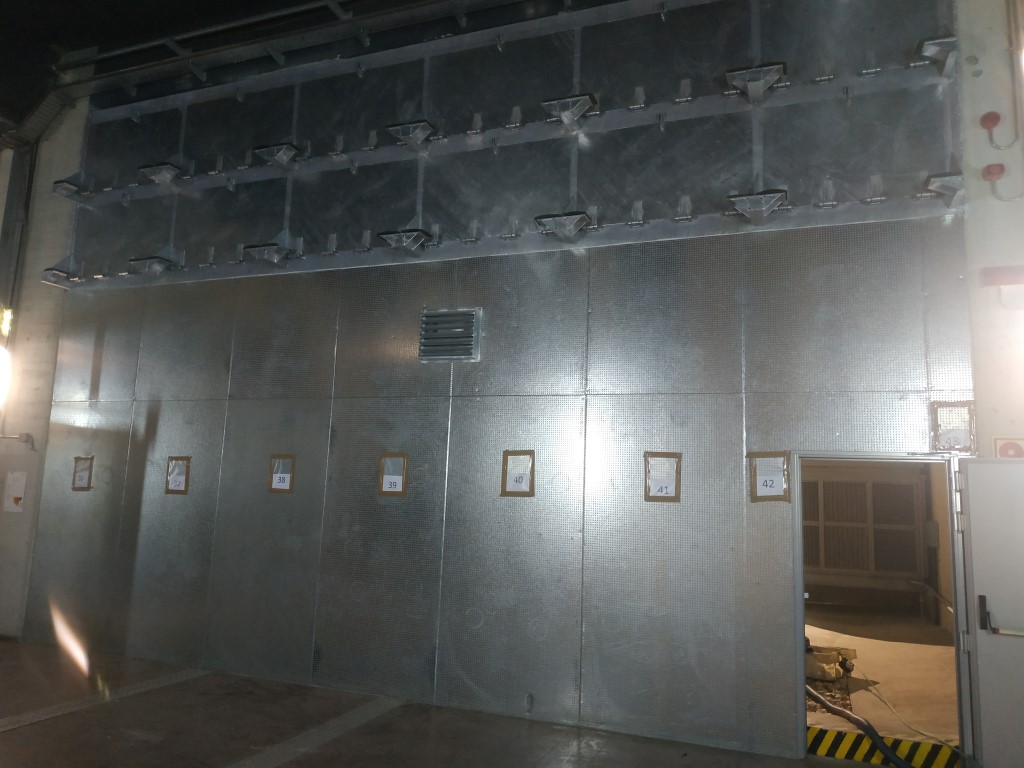

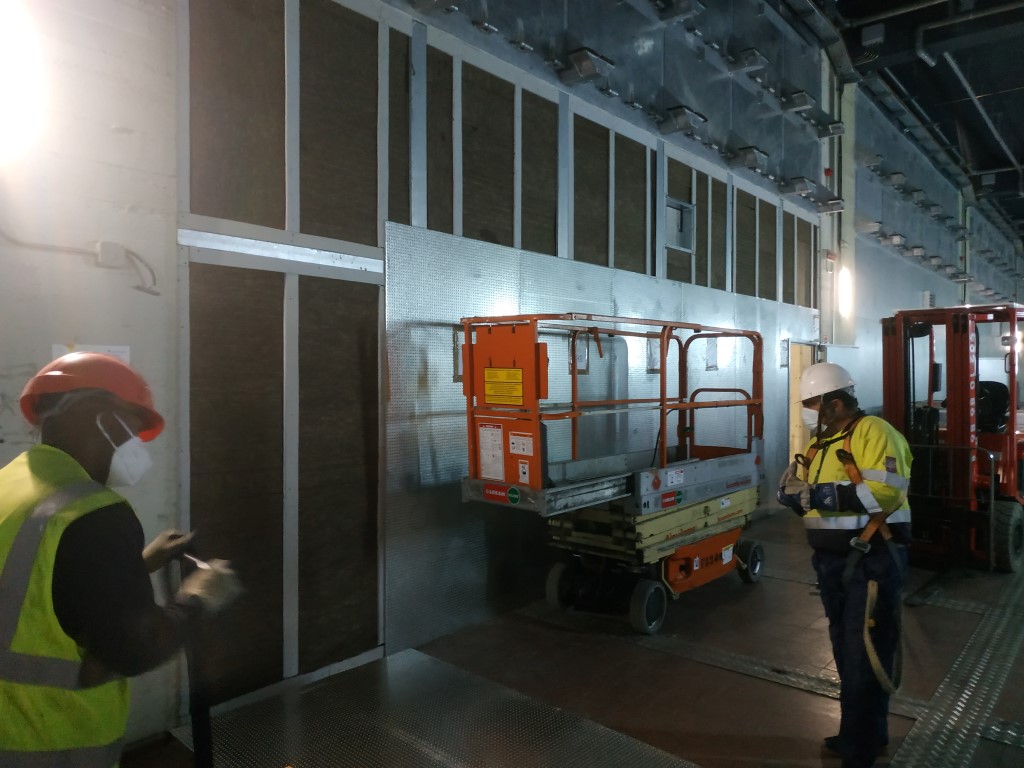

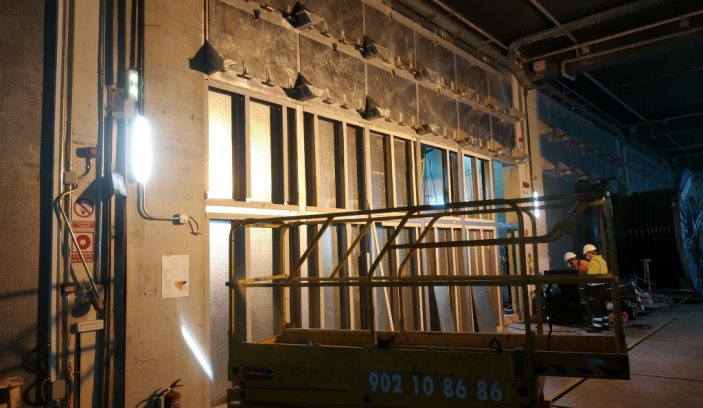

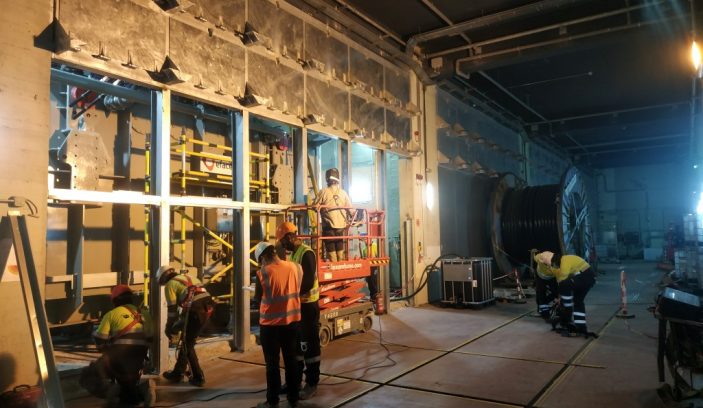

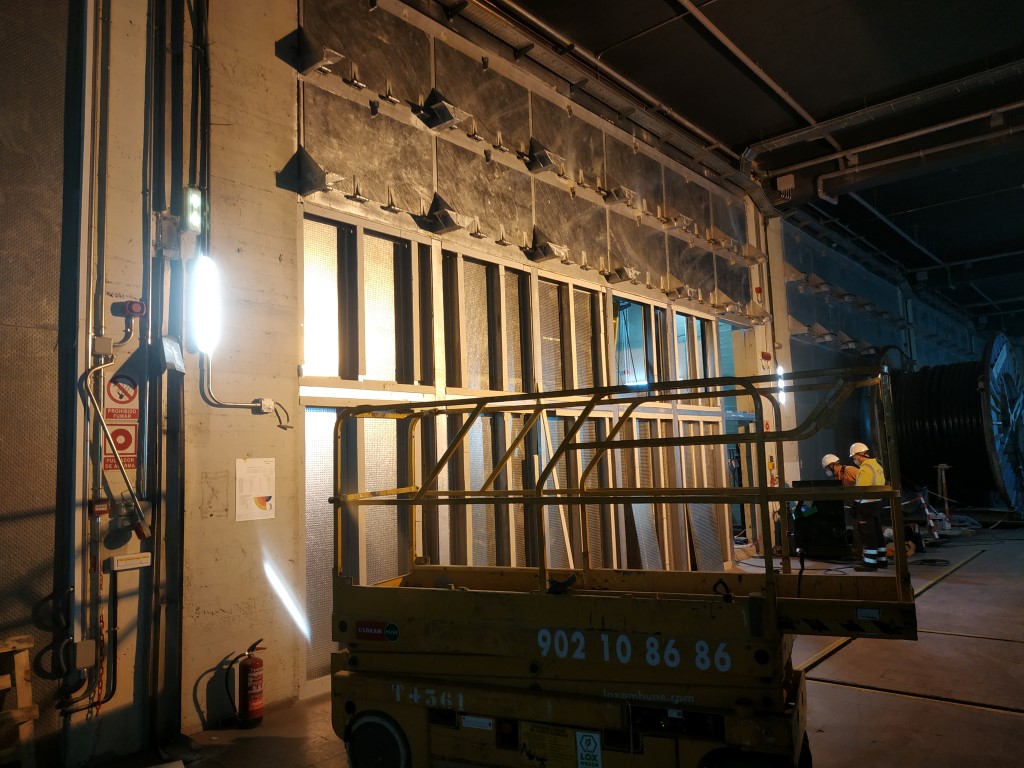

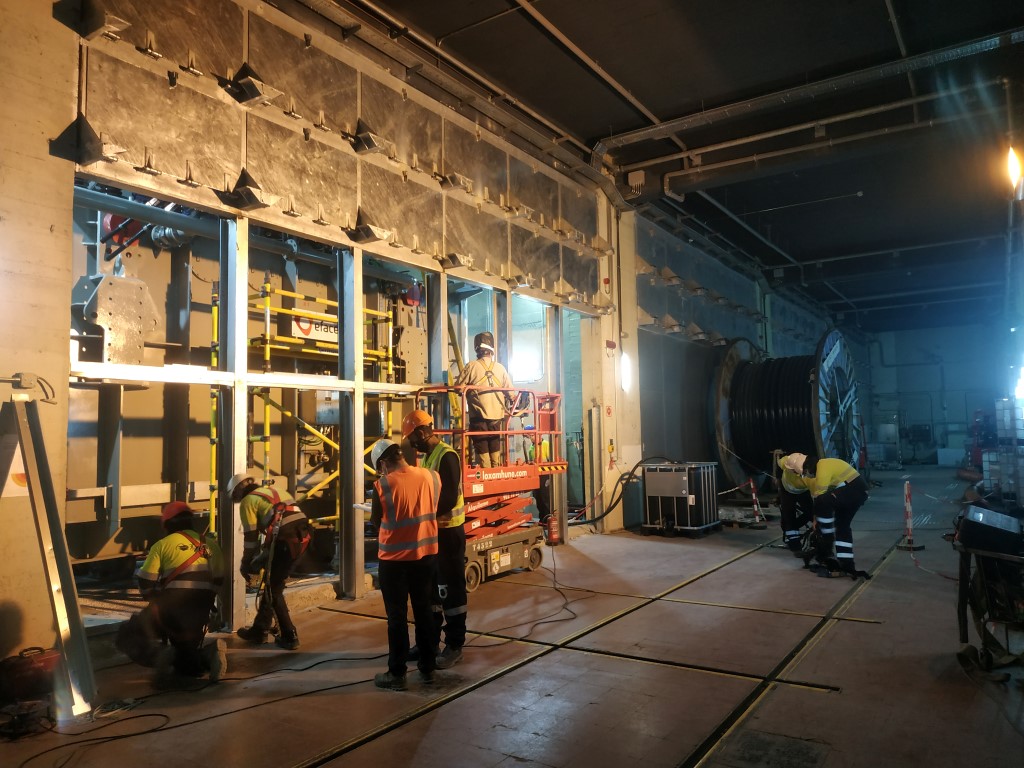

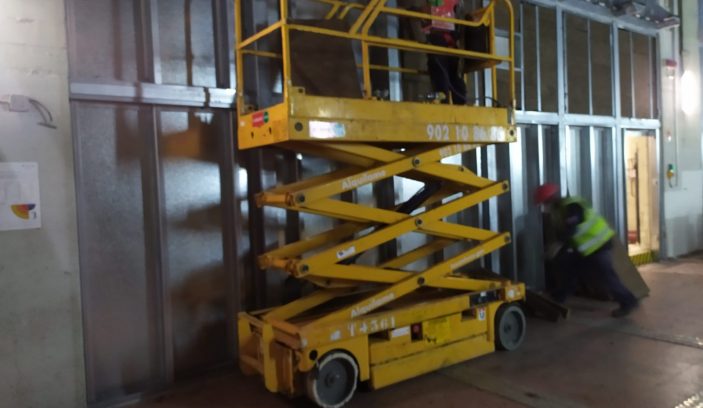

  • Desmontaje y montaje de los paneles del pasillo de Trafos

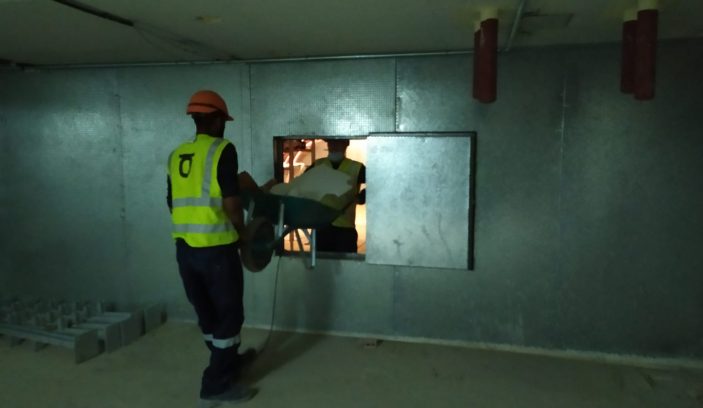

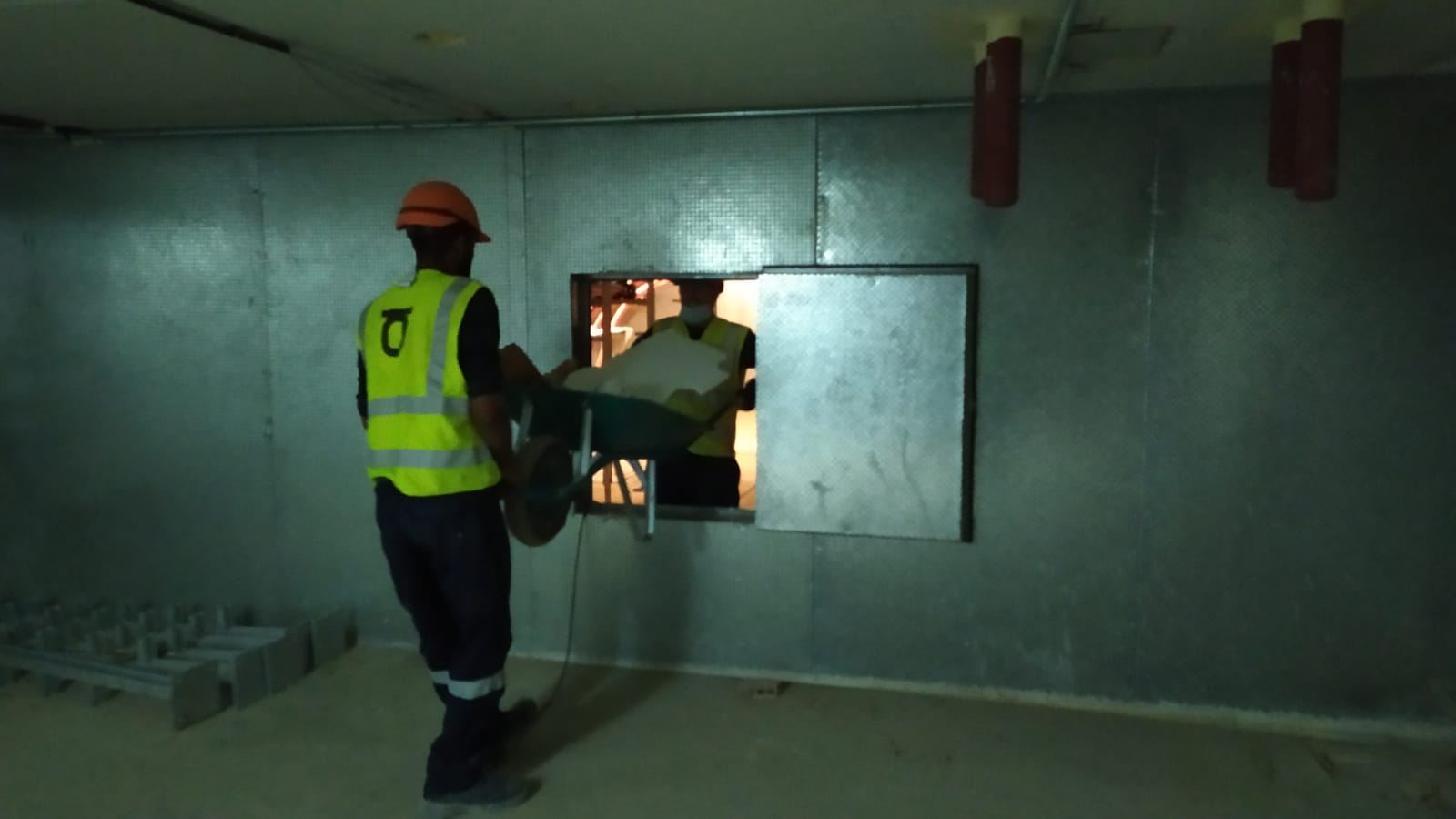

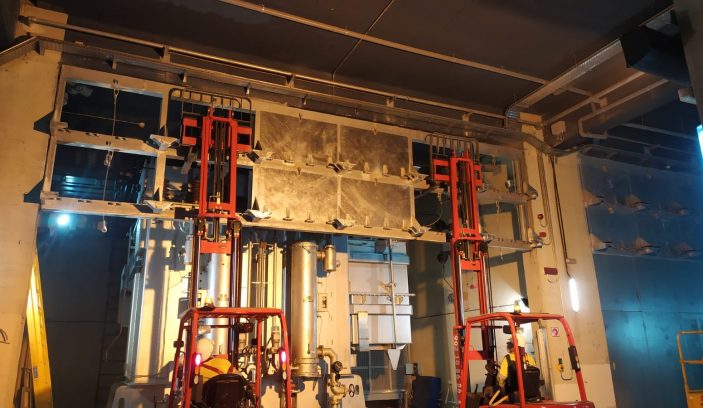

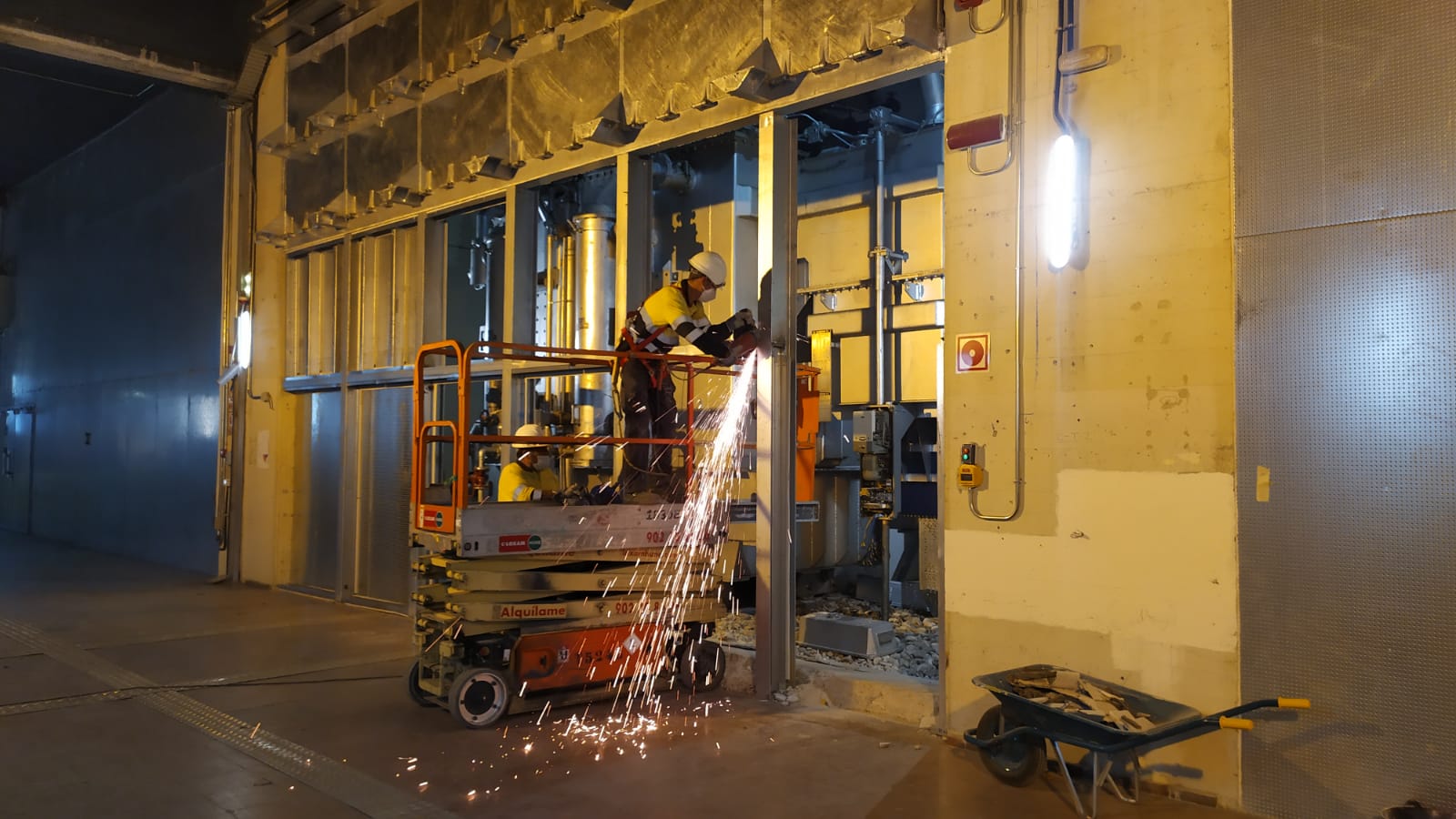

  • Desmontaje y reposición de clapetas y paneles en salas de Trafos.
  • Señalización vial y cortes de calle para los accesos de las góndolas y las grúas autopropulsadas los días de carga/descarga de los Trafos.
  • Realización de ensayos para el control de calidad (ensayos de hormigón y soldaduras)
